Пневматический встряхиватель деревьев

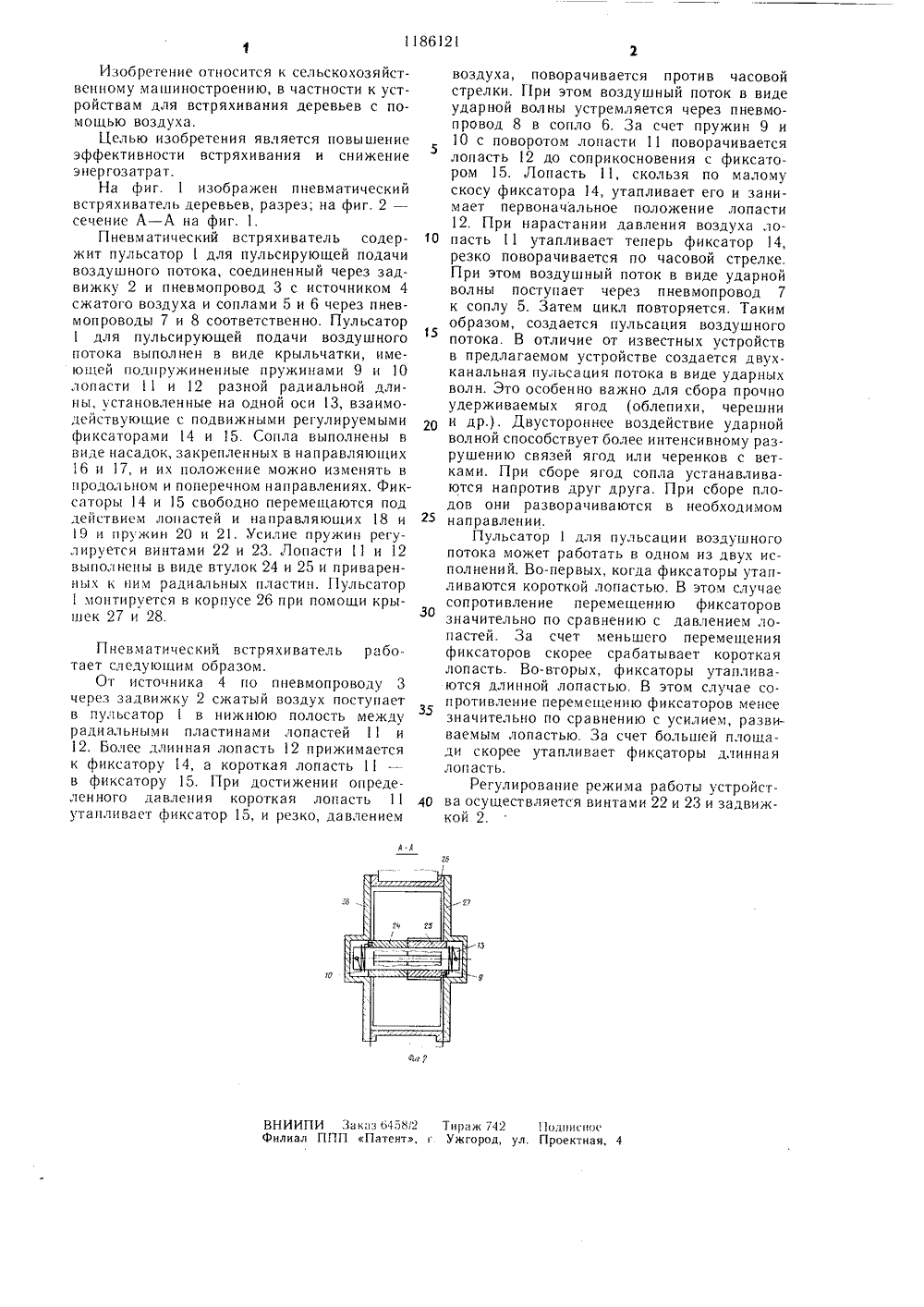

(504 А АНИЕ ИЗОБРЕТЕН а3 ЬСТВУ П. Тихонов,аштанова Трудового Кранженеров ирригого хозяйства ство СССР/26, 1976.пины для уборкоение, 1978,ОСУДАРСТ 8 ЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ К АВТОРСКОМУ СВИ(71) Ташкентский орденаного Знамени институт иции и механизации сельс(54) (57) ПНЕВМАТИЧЕСКИЙ ВСТРЯХИВАТЕЛЪ ДЕРЕВЪЕВ, содержаший источник сжатого воздуха, соединенный пневмопроводом с соплами, и пульсатор, отличающийся тем, что, с целью повышения эффективности встряхивания и снижения энергозатрат, пульсатор выполнен в виде установленной в пневмопроводе крыльчатки, имеюшей смежные лопасти разной длины, причем на пневмопроводе установлены подпружиненные фиксаторы для лопастей,1186121 Фигвниипи з аа быка Филиал ППП Патент, г Тираж 742 Подписчик Ужгород, ул. Проектная, 4 Изобретение относится к сельскохозяйственному машиностроению, в частности к устройствам для встряхивания деревьев с помощью воздуха.Целью изобретения является повышение эффективности встряхивания и снижение энергозатрат.На фиг. 1 изображен пневматический встряхиватель деревьев, разрез; на фиг. 2 - сечение А - А на фиг. 1.Пневматический встряхиватель содер жит пульсатор 1 для пульсирующей подачи воздушного потока, соединенный через задвижку 2 и пневмопровод 3 с источником 4 сжатого воздуха и соплами 5 и 6 через пневм оп ро воды 7 и 8 соответственно. Пул ьсатордля пульсирующей подачи воздушного потока выполнен в виде крыльчатки, имеющей подпружиненные пружинами 9 и 10 лопасти 11 и 12 разной радиальной длины, установленные на одной оси 13, взаимодействующие с подвижными регулируемыми фиксаторами 14 и 15, Сопла выполнены в виде насадок, закрепленных в направляющих 16 и 17, и их положение можно изменять в продольном и поперечном направлениях. Фиксаторы 14 и 15 свободно перемегцаются под действием лопастей и направляющих 18 и 25 9 и пружин 20 и 2. Усилие пружин регулируется винтами 22 и 23. Лопасти 11 и 12 выполнены в виде втулок 24 и 25 и приваренных к ним радиальных пластин. Пульсатор 1 монтируется в корпусе 26 при помощи крышек 27 и 28. Пневматический встряхиватель работает следующим образом,От источника 4 по пневмопроводу 3 через задвижку 2 сжатый воздух поступает в пульсаторв нижнюю полость между радиальными пластинами лопастей 11 и 12. Более длинная лопасть 12 прижимается к фиксатору 14, а короткая лопасть 11 в фиксатору 15. При достижении определенного давления короткая лопасть 11 л 0 утапливает фиксатор 15, и резко, давлением воздуха, поворачивается против часовой стрелки. При этом воздушный поток в виде ударной волны устремляется через пневмопровод 8 в сопло 6. За счет пружин 9 и 10 с поворотом лопасти 11 поворачивается лопасть 12 до соприкосновения с фиксатором 15. Лопасть 11, скользя по малому скосу фиксатора 4, утапливает его и занимает первоначальное положение лопасти 12. При нарастании давления воздуха лопасть 11 утапливает теперь фиксатор 14, резко поворачивается по часовой стрелке. При этом воздушный поток в виде ударной волны поступает через пневмопровод 7 к соплу 5. Затем цикл повторяется. Таким образом, создается пульсация воздушного потока. В отличие от известных устройств в предлагаемом устройстве создается двухканальная пульсация потока в виде ударных волн. Это особенно важно для сбора прочно удерживаемых ягод (облепихи, черешни и др,), Двустороннее воздействие ударной волной способствует более интенсивному разрушению связей ягод или черенков с ветками. При сборе ягод сопла устанавливаются напротив друг друга, При сборе плодов они разворачиваются в необходимом направлении.Пульсатор 1 для пульсации воздушного потока может работать в одном из двух исполнений. Во-первых, когда фиксаторы утапливаются короткой лопастью. В этом случае сопротивление перемещению фиксаторов значительно по сравнению с давлением лопастей. За счет меньшего перемещения фиксаторов скорее срабатывает короткая лопасть. Во-вторых, фиксаторы утапливаются длинной лопастью. В этом случае сопротивление перемещению фиксаторов менее значительно по сравнению с усилием, развиваемым лопастью. За счет болыпей площади скорее утапливает фиксаторы длинная лопасть.Регулирование режима работы устройства осуществляется винтами 22 и 23 и задвижкой 2.
