Дифференциальный микрокалориметр

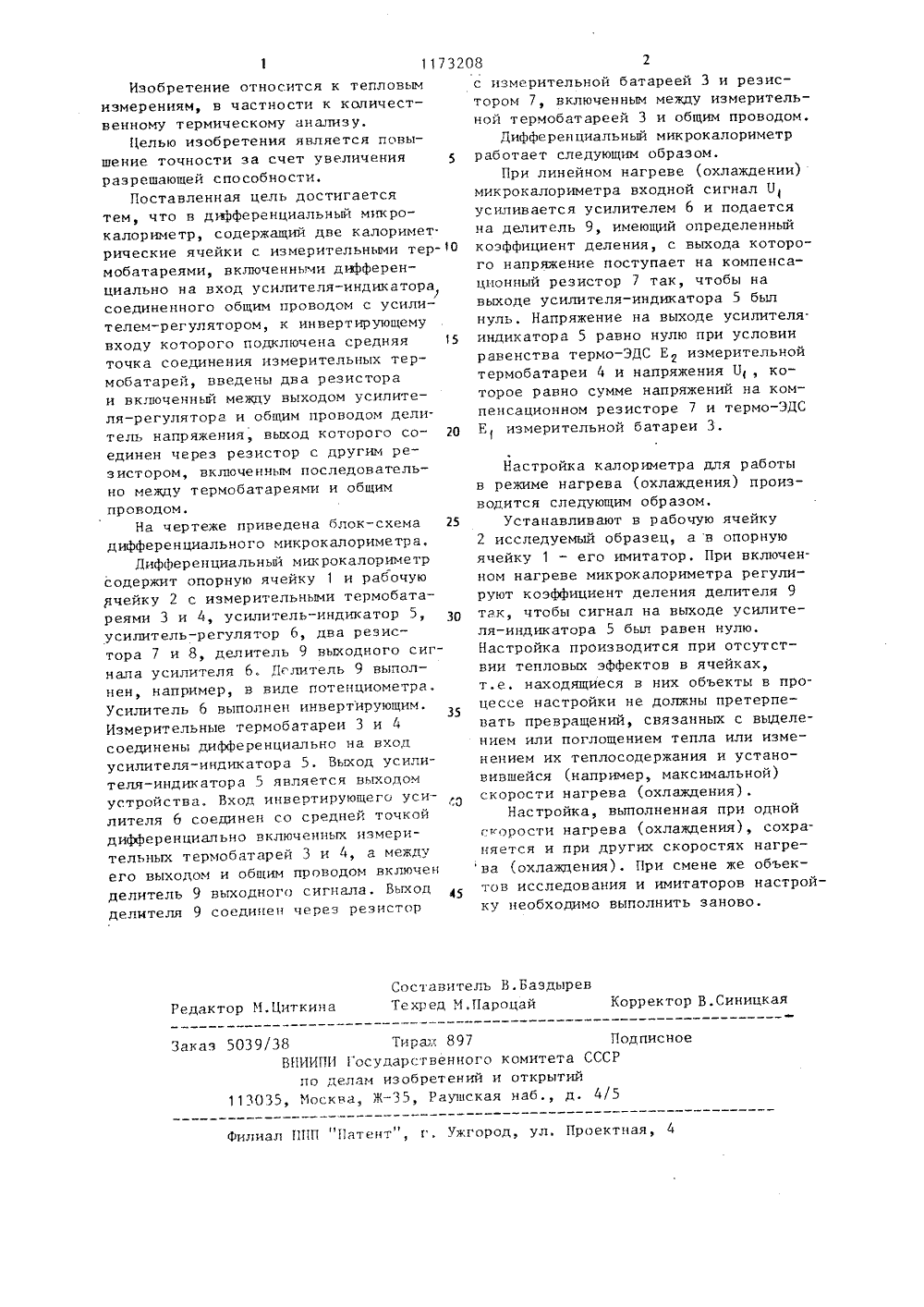

(5) 413 ПИСАНИЕ ИЗОБРЕТЕ К АВТОРСКОМ ЕТЕЛЬСТВУ 00 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(71) Отделение Ордена Ленина института химической физики АН СССР (53) 536.628.3 (088.8)(56) Авторское свидетельство СССР В 290184, кл. С 01 К 17/08, 1969,Авторское свидетельство СССР ф 1068741, кл. С 01 К 17/08, 1982. (54) (57) 1. ДИФФЕРЕНЦИАЛЬНЪ МИКРОКАЛОРИМЕТР, содержащий две калориметрические ячейки с измерительными термобатареями, включенными диффе 901173208 А ренциально на вход усилителя-индикатора, соединенного общим проводомс усилителем-регулятором, к инвертирующему входу которого подключенасредняя .точка соединения измерительных термобатарей, о т л и ч а ю -щ и й с я тем, что, с целью повьппения точности за счет увеличения разрешающей способности, в него введеныдва резистора и включенный междувыходом усилителя-регулятора и общимпроводом делитель напряжения, выходкоторого соединен через резистор сдругим резистором, включенным последовательно между термобатареями иобщим проводом.1173208 Составитель В.Баэдырев Техред М.Пароцай Корректор В,Синицкая Редактор М,Циткина Заказ 5039/38 Тирад 897 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 филиал ППП "Патент", г, Ужгород, ул. Проектная, 4 Изобретение относится к тепловым измерениям, в частности к количественному термическому анализу,Целью изобретения является повышение точности за счет увеличения 5 разрешающей способности.Поставленная цель достигается тем, что в дифференциальный микрокалориметр, содержащий две калориметрические ячейки с измерительными термобатареями, включенными дифференциально на вход усилителя-индикатора соединенного общим проводом с усилителем-регулятором, к инвертирующему входу которого подключена средняя точка соединения измерительных термобатарей, введены два резистора и включенный между выходом усилителя-регулятора и общим проводом делитель напряжения, выход которого со единен через резистор с другим резистором, включенным последовательно между термобатареями и общим проводом.На чертеже приведена блок-схема 25 дифференциального микрокалориметра.Дифференциальный микрокалориметр содержит опорную ячейку 1 и рабочую ячейку 2 с измерительными термобатареями 3 и 4, усилитель-индикатор 5, усилитель-регулятор 6, два резистора 7 и 8, делитель 9 выходного сигнала усилителя 6, 1 глитель 9 выполнен, например, в виде потенциометра, Усилитель 6 выполнен инвертирующим. Измерительные термобатареи 3 и 4 соединены дифференциально на вход усилителя-индикатора 5. Выход усилителя-индикатора 5 является выходом устройства, Вход инвертирующего усилителя 6 соединен со средней точкой дифференциально включенных измерительных термобатарей 3 и 4, а между его выходом и общим проводом включен делитель 9 выходного сигнала. Выход делителя 9 соединен через резистор с измерительной батареей 3 и резистором 7, включенным между измерительной термобатареей 3 и общим проводом.Дифференциальный микрокалориметр работает следующим образом.При линейном нагреве (охлаждении) микрокалориметра входной сигнал Б усиливается усилителем 6 и подается на делитель 9, имеющий определенный коэффициент деления, с выхода которого напряжение поступает на компенсационный резистор 7 так, чтобы на выходе усилителя-индикатора 5 был нуль, Напряжение на выходе усилителя. индикатора 5 равно нулю при условии равенства термо-ЭДС Е измерительной термобатареи 4 и напряжения Б 1, которое равно сумме напряжений на компенсационном резисторе 7 и термо-ЭДС Е 1 измерительной батареи 3,Настройка калориметра для работы в режиме нагрева (охлаждения) производится следующим образом.Устанавливают в рабочую ячейку 2 исследуемый образец, а в опорную ячейку 1 - его имитатор. При включенном нагреве микрокалориметра регулируют коэффициент деления делителя 9 так, чтобы сигнал на выходе усилителя-индикатора 5 был равен нулю, Настройка производится при отсутствии тепловых эффектов в ячейках, т.е, находящиеся в них объекты в процессе настройки не должны претерпевать превращений, связанных с выделением или поглощением тепла или изменением их теплосодержания и установившейся (например, максимальной) скорости нагрева (охлаждения).Настройка, выполненная при одной скорости нагрева (охлаждения), сохраняется и при других скоростях нагрева (охлаждения). При смене же объектов исследования и имитаторов настройку необходимо выполнить заново,
