Устройство для формирования напряжения развертки электронно лучевого осциллографа

Номер патента: 1171719

Авторы: Олийнык, Проць

ZIP архив

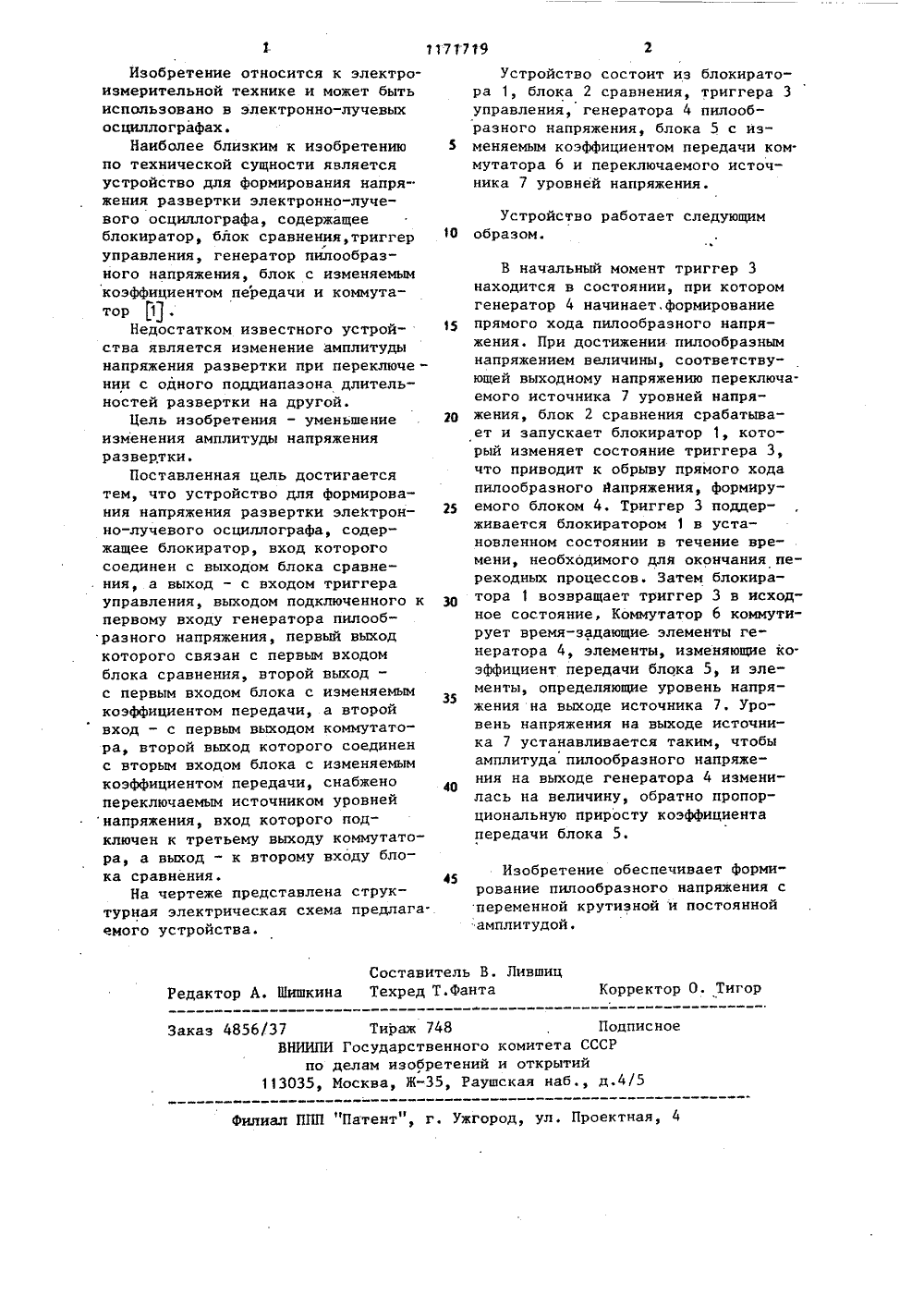

Текст

(51)4 С 01 К 13 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ НИЯ,ОПИСАНИЕ ИЗОБР К АВТОРСКОМУ СВИДЕТЕЛЬСТВ 8 напря связа рого срав ы т ния, перв и вь с первым входорой выход - с ока с изменяемь ходом бл а нения, вт входом бл коэффиц иин орои вх редачи, а выходом д которог ом блокантом писаниемы "Тек сцилвтоат перв й вь ю вх о соединен изменяемым вто едачи, о т л и -тем, что, с целью м(54) (57) УСТРОЙСТВО ДЛЯ НИЯ. НАПРЯЖЕНИЯ РАЗВЕРТК ЛУЧЕВОГО ОСЦИЛЛОГРАФА, блокиратор, вход которо с выходом блока сравнен ход - с входом триггера выходом подключенного к входу генератора пилооб ОРМИРОВА ЭЛЕКТРОН с измен зверт апряжени чен к трета выход -сравнения. ер зн(56) 1. Технилографа типа никс" США. Бюл. У ць и П.И 755 (088 ческое о 7904 фир одержащее о соединен я, а выуправления, п вому коэффициен ч а ю щ еуменьшенияпряжения рпереключае ния амплитуды наи, оно снабженоочником уровнейкоторого подклюподу коммутатора,му входу блокаЗаказ 4856/37 Тираж 748 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д.4/5Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 Изобретение относится к электро- измерительной технике и может быть использовано в электронно-лучевых осциллографах.Наиболее близким к изобретению по технической сущности является устройство для формирования напряжения развертки электронно-лучевого осциллографа, содержащее блокиратор, блок сравнения, триггер управления, генератор пилообразного напряжения, блок с изменяемым коэффициентом передачи и коммутатор Я.Недостатком известного устройства является изменение амплитуды напряжения развертки при переключении с одного поддиапазона длительностей развертки на другой.Цель изобретения - уменьшение изменения амплитуды напряжения развертки.Поставленная цель достигается тем, что устройство для формирования напряжения развертки электронно-лучевого осциллографа, содержащее блокиратор, вход которого соединен с выходом блока сравне. ния, а выход - с входом триггера управления, выходом подключенного к первому входу генератора пилообразного напряжения, первый выход которого связан с первым входом блока сравнения, второй выход - с первым входом блока с изменяемым коэффициентом передачи, а второй вход - с первым выходом коммутатора, второй выход которого соединен с вторым входом блока с изменяемым коэффициентом передачи, снабжено переключаемым источником уровней напряжения, вход которого подключен к третьему выходу коммутатора, а выход - к второму входу блока сравнения.На чертеже представлена структурная электрическая схема предлага. емого устройства. Устройство состоит из блокиратора 1, блока 2 сравнения, триггера 3управления, генератора 4 пилообразного напряжения, блока 5 с из меняемым коэффициентом передачи ком.мутатора 6 и переключаемого источника 7 уровней напряжения. Устройство работает следующим10 образом.Ь В начальный момент триггер 3находится в состоянии, при которомгенератор 4 начинает, формированиепрямого хода пилообразного напряжения. При достижении пилообразнымнапряжением величины, соответствующей выходному напряжению переключа.емого источника 7 уровней напряг жения, блок 2 сравнения срабатывает и запускает блокиратор 1, который изменяет состояние триггера 3,что приводит к обрыву прямого ходапилообразного йапряжения, формиру емого блоком 4. Триггер 3 поддерживается блокиратором 1 в установленном состоянии в течение времени, необходимого для окончания переходных процессов. Затем блокиратора 1 возвращает триггер 3 в исходное состояние, Коммутатор 6 коммутирует время-задающие элементы генератора 4, элементы, изменяющие ко.эффициент передачи блока 5, и элементы, определяющие уровень напряжения на выходе источника 7. Уровень напряжения на выходе источника 7 устанавливается таким, чтобыамплитуда пилообразного напряже"ния на выходе генератора 4 изменилась на величину, обратно пропорциональную приросту коэффициентапередачи блока 5. Изобретение обеспечивает формирование пилообразного напряжения с переменной крутизной и постоянной амплитудой.

Смотреть

Заявка

2794593, 11.07.1979

ПРЕДПРИЯТИЕ ПЯ В-8751

ПРОЦЬ БОГДАН ИВАНОВИЧ, ОЛИЙНЫК ПАВЕЛ ИВАНОВИЧ

МПК / Метки

МПК: G01R 13/24

Метки: лучевого, осциллографа, развертки, формирования, электронно

Опубликовано: 07.08.1985

Код ссылки
