Способ измерения размера и количества облачных частиц и осадков по заданным интервалам их спектрального распределения, а также водности облаков и осадков
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

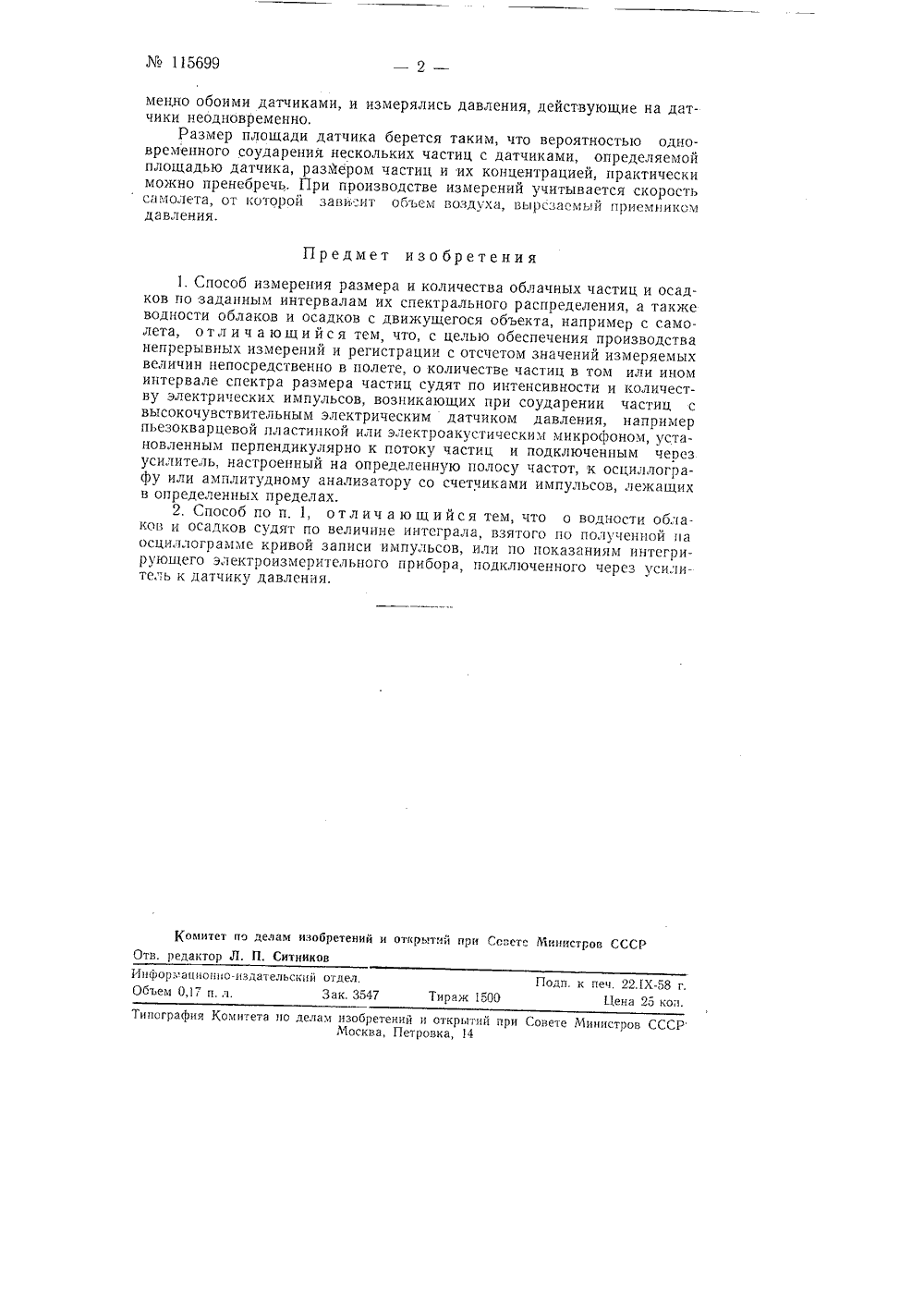

Е ИЗОБРЕ ОМУ СВИДЕТЕЛЬС К А Крюко М. Имянитов и АЗМЕРА И КОЛИЧЕСТВА ОБЛАЧНЫХОВ ПО ЗАДАННЫМ ИНТЕРВАЛАМспРеделения, А тАкже водностиАКОв и ОсАДКов ПОСОБ ИЗМЕРЕНИЯ ЧАСТИЦ И ОСАД Х СПЕКТРАЛЬНОГОаявлено 9 мая 1951 г. за1699576311 в Главное управление плрометеорологпяеской службы прп Совете Мпннстров СССР Предметом изобретения является способ измерения с движущегося объекта, например самолета, размера и количества частиц облаков и осадков по заданным интервалам их спектрального распределения, а также водности облаков и осадков.Известные для этой цели способы сложны, трудоемки н не позволяют получать непосредственно в полете, без последующего лаоораторного анализа взятых проб, сведения о размере и количестве частиц по заданным интервалам их спектрального распределения, а также водности облаков и осадков. Кроме того, известные способы не пригодны для измерения размера и количества частиц облаков и осадков радиусом более 50 р,Описываемый способ свободен от указанного недостаткаПо этому способу о количестве частиц в том или ином интервале спектра размера частиц судят по интенсивности и количеству электрических импульсов, возникающих при соударенни частиц с высокочувствительным электрическим датчиком давления, например, пьезокварцевой пластинкой или электроакустическим микрофоном, подключенным через усилитель, настроенный на определенную полосу частот, к осциллографу или амплитудному анализатору со счетчиками импульсов, лежащих в определенных пределах, а о водности облаков и осадков судят по величине интеграла, взятого по полученной на осциллограмме кривой записи импульсов или по показаниям интегрирующего электроизмерительного прибора, подключенного через усилитель к датчику давления.При измерении мелких капель, интенсивность импульса которых от соударения с датчиком равна интенсивности посторонних шумов, г 1 рпменяются два датчика давления, включенные по мостовой схеме, таким образом, чтобы компенсировались напряжения, создаваемые одновре115699 Предмет изобретения 1. Способ измерения размера и количества облачных частиц и осадков по заданным интервалам их спектрального распределения, а также водности облаков и осадков с движущегося объекта, например с самолета, о т л и ч а ю щ и й с я тем, что, с целью обеспечения производства непрерывных измерениЙ и регистрации с отсчетом значений измеряемых величин непосредственно в полете, о количестве частиц в том или ином интервале спектра размера частиц судят по интенсивности и количеству электрических импульсов, возникающих при соударении частиц с высокочувствительным электрическим датчиком давления, например пьезокварцевой пластинкой или электроакустическим микрофоном, установленным перпендикулярно к потоку частиц и подключенным через усилитель, настроенный на определенную полосу частот, к осциллографу или амплитудному анализатору со счетчиками импульсов, лежащих в определенных пределах.2. Способ по п. 1, отлич а ющийся тем, что о водности облаков и осадков судят по величине интеграла, взятого по полученной па осциллограмме кривой записи импульсов, или по показаниям интегрирующего электроизмерительного прибора, подключенного через усилитель к датчику давления. 1(омитет по делам изобретений и отнрьтий при Совете Министров СССРОтв. редактор Л. П, Ситников Подп. к печ. 22.1 Хг.Тираж 1500 Цена 25 коп. Инфор ацнонпо-издательский отдел. Объем 0,17 и. л. Зак. 3547 Типография Комитета по делам изобретений и открьпий при Совете Министров СССР Москва, Петровка, 14мецно обоими датчиками, и измерялись давления, действующие на датчики неодновременно.Размер площади датчика берется таким, что вероятностью одновременного соударения нескольких частиц с датчиками, определяемой площадью датчика, размером частиц и их концентрацией, практически можно пренебречь,. При производстве измерений учитывается скорость самолета, от которой зази:ит ооъем воздуха, вырсзаемый приемником давления.
