Способ настройки параллельных шлейфов, включенных в коаксиальную или волноводную линию

Номер патента: 114691

Автор: Бекетов

ZIP архив

Текст

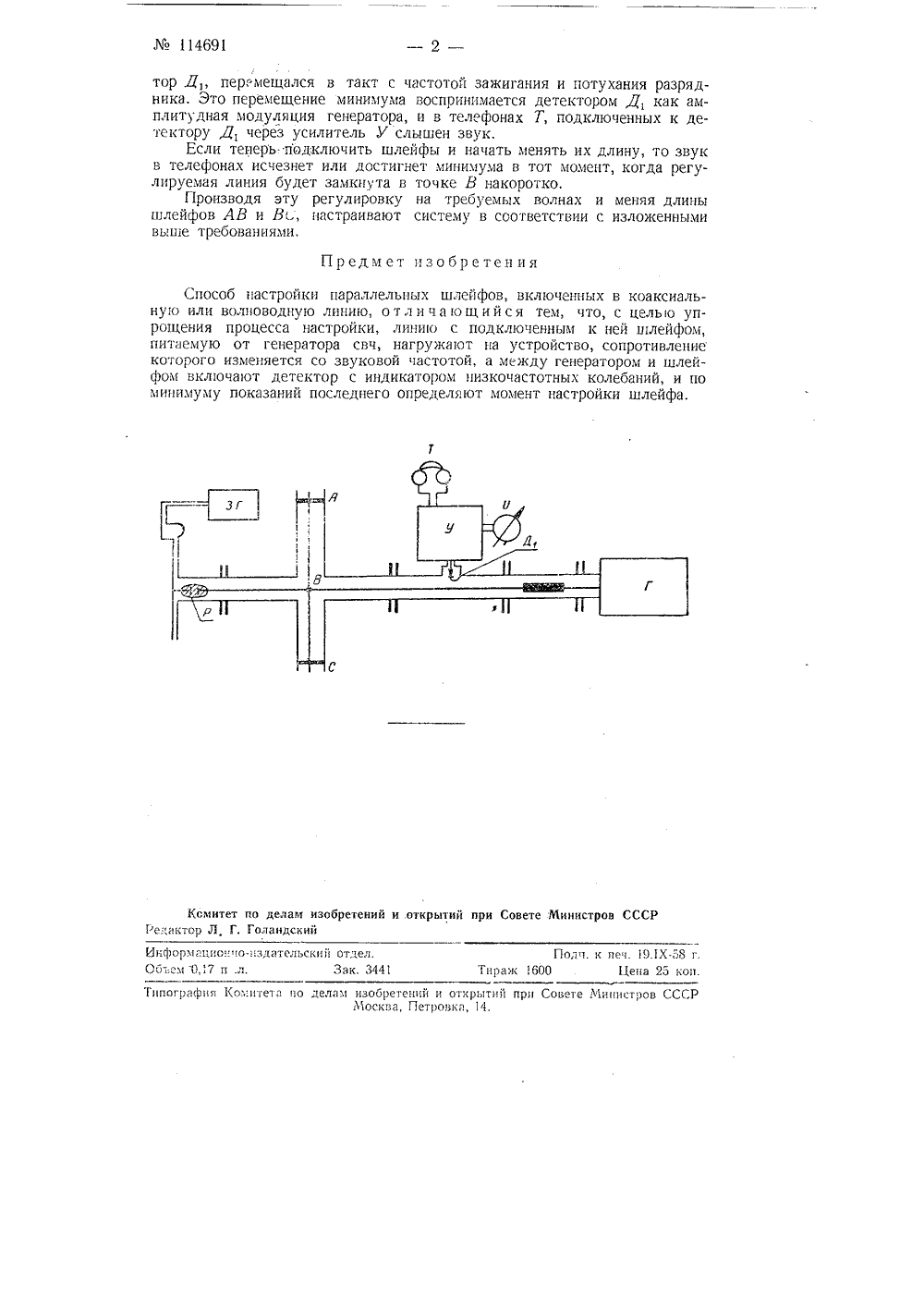

,11 я 114 о 91 Класс 21 а 4,СССР САНИ ЗОБРЕТЕНИ СВИДЕТЕЛЬСТВУ К АВТОРСКОМ Бекето АРАЛЛЕЛЬНЫХ ШЛЕЙФОВ, ЛЬНУЮ ИЛИ ВОЛ НОВОДН НИЮ СПОСОБ НАСТРОЙКИЛЮЧЕННЫХ В КОАКС Заявлено 14 июля 1951 г. за,Ъ 085"-1576485 в Министерство промышленности средств связиДля ряда целей на сверхвысоких частотах в коаксиальные и волноводные линии вводят параллельнь;е реактивные шлейфы, которые настраивают таким образом, чтобы они на определенной частоте закорачивали линию.Настройку осуществляют с помощью измерительной линии, подклю. ченной к одному концу, измеряемой линии, а к другому концу подключают переменное эталонное реактивное сопротивление, и изменением длин шлейфов добиваются такого положения, когда реактивное сопротивление, перестает влиять на перемещение узла напряжения в измерительной линии,Эти измерения очень кропотливы и требуют высокостабильной аппаратуры.С целью упрощения процесса настрсйки, что особенно важно при серийном производстве аппаратуры, предлагается линию с подключенным к ней шлейфом, питаемую от генератора сверхвысокой частоты (свч), нагрузить на устройство, сопротивление которого изменяется со звуковой частотой, а между генератором и шлейфом включить детектор с индикатором низкочастотных колебаний, и по минимуму показаний последнего определять момент настройки шлейфа.На чертеже представлена схема устройства для осуществления предлагаемого способа. К входным (выходным) зажимам линии вместо эталонного сопротивления подключен разрядник (неоновая лампа) Р, зажигаемый от генератора ЗГ звуковой частоты. К другим зажимам линии между генератором свч Г незатухающих колебаний сверхвысокой частоты и регулируемым шлейфом подключен детектор Д, с усилителем низкой частоты У, имеющим в качестве нагрузки либо головные телефон Т, либо вольтметр У.Если бы шлейфы АВ и ВС отсутствовали, то при зажигании или потухании разрядника Р узел напряжения в линии, где подключен детек114691 Предмет изобретения Способ настройки параллельных шлейфов, включенных в коаксиальную или волноводную лини 1 о, отличающийся тем, что, с цельо упрощения процесса настройки, линию с подключенным к ней шлейфом, питаемую от генератора свч, нагружают на устройство, сопротивление которого изменяется со звуковой частотой, а между генератором и шлейфом включают детектор с индикатором низкочастотных колебаний, и по минимуму показаний последнего определяют момент настройки шлейфа. Комитет по делам изобретений и открытий при Совете Министров ССРедактор Л, Г. Голандский Поди. к печ. 19.1 Хг Тирак 1600 Цена 25 коппограбив Комитета ио делам изобретений и открытий при Совете Министров ССС Москва, Петровка, 14.тор Д перемещался в такт с частотой зажигания и потухания разрядника. Это перемещение минимума воспринимается детектором Д, как амплитудная модуляция генератора, и в телефонах Т, подключенных к детектору Д, через усилитель У слышен звук.Если тенерь подключить шлейфы и начать менять их длину, то звук в телефонах исчезнет или достигнет минимума в тот момент, когда регулируемая линия будет замкнута в точке В накоротко,Производя эту регулировку на требуемых волнах и меняя длины шлейфов ЛВ и Вс, настраивают систему в соответствии с изложенными вь ше требованиями.

Смотреть

Заявка

576485, 14.07.1951

Бекетов В. И

МПК / Метки

МПК: G01R 23/04

Метки: включенных, волноводную, коаксиальную, линию, настройки, параллельных, шлейфов

Опубликовано: 01.01.1958
