Параллельно-последовательный способ определения формантных частот звука
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 114570
Автор: Лидих
Текст

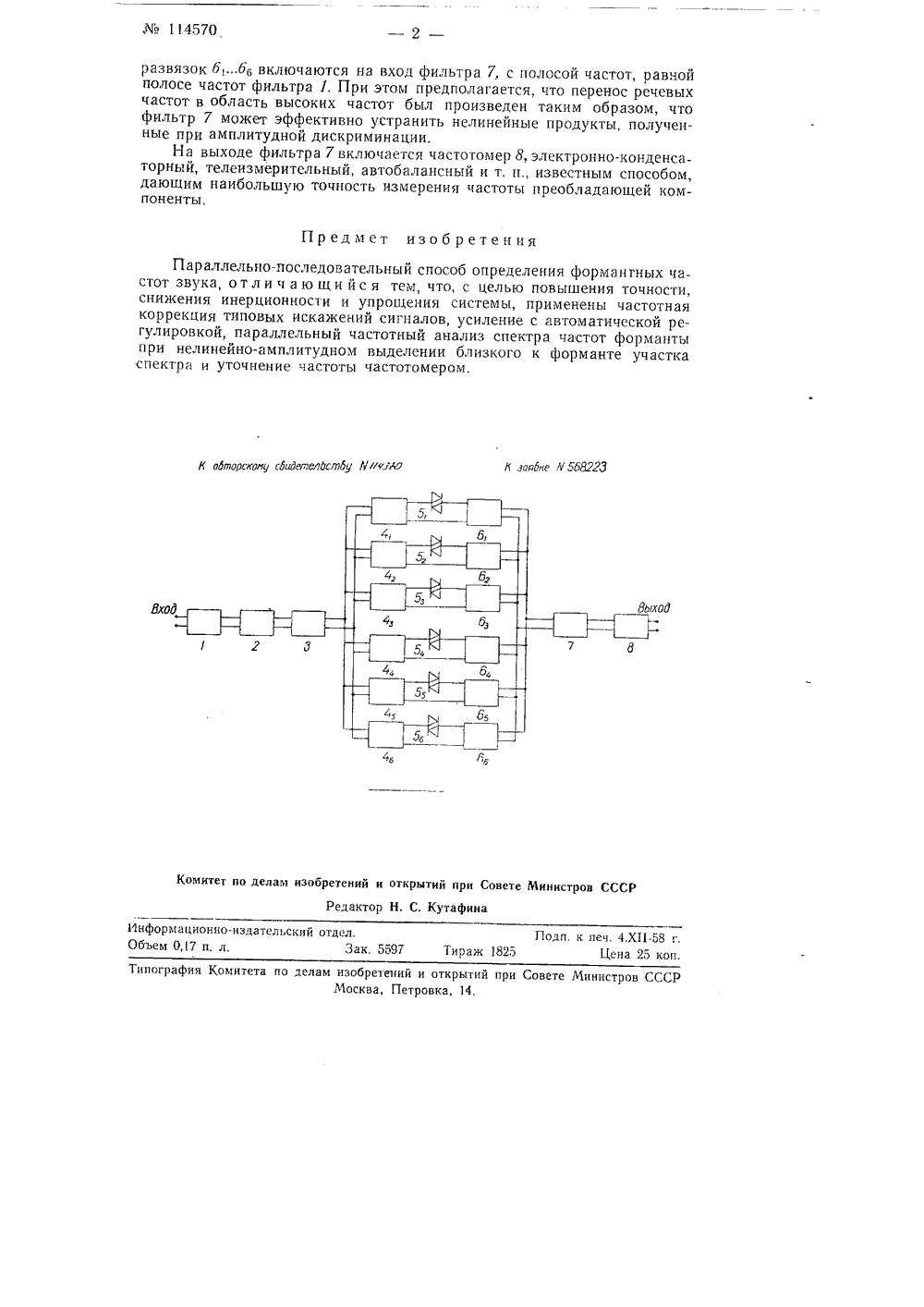

Мв 1145 О Класс 21 е, 36 СССР В.;",ЮЮ 311 А ИПАТЕЦТ 11. - с ТЕХИИЧЕС 1,А БИБЛИОТЕКа ОПИСАНИЕ ИЗОБРЕТЕНИ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУА. К, Лидих ПАРАЛЛЕЛЬНО-ПОСЛ ЕДОВАТЕЛЪНЫЙ СПОСОБОПРЕДЕЛЕНИЯ ФОРМАНТНЫХ ЧАСТОТ ЗВУКА явлено 25 февраля 1957 г. за Ме 568223 н Комитет по ленам изобретений и отирь 1 тнйпри Совете Министров ССГРИзвестны способы определения формантных частот звука из непрерывного спектра речи. Недостатком этих способов являются низкая точность определения частоты формант, большая инерционность и сложность устройств для их осуществления.В предлагаемом способе указанные недостатки в значительной степени устр:.иены,Отличительной особенностью описываемого способа является то, что, с целью повышения точности, снижения инерционности и упрощения системы, в нем применены частотная коррекция типовых искажений сигналов, усиление с автоматической регулировкой, параллельный частотный анализ спектра частот форманты при нелинейно-амплитудном выделении близкого к форманте участка спектра и уточнениечастоты частомером.На чертеже приведена принципиальная схема предлагаемого способа,Речевые сигналы полосы частот, характерной для первой форманты, перенесенные в область более высоких частот, выделяются фильтром 1 и поступают на вход корректирующего контура 2 Контур 2 корректирует преднамеренные (создаваемые для получения оптимальной частотной ха рактеристики тракта) или типовые частотные искажения передающей части.С выхода контура 2 сигналы поступают на клиппер 3 (или усилитель с автоматическим регулятором усиления), нормализующий уровеньсигнала на входах анализирующих резонансных усилителей (или фильтров) 4 ь 4246, Анализирующие устройства (фильтры) 4 ь 4 б разбивают указанную полосу частот на равные части. На выходе каждого из анализирующих устройств 4, .,4 в включается цепь, содержащая нелинейное сопротивление типа варистора 5, 56. Указанные нелинейные сопротивления действуют как экспандеры и обеспечивают амплитудно-нелинейну;о безынерционную относительную дискриминацию составляющих, проходящих через анализирующие фильтры 4,4,. Варисторы 5,5, через цепи,1 ЧО 114570 развязок б,бв включаются на вход фильтра 7, с полосой частот, равной полосе частот фильтра 1, При этом предполагается, что перенос речевых частот в область высоких частот был произведен таким образом, что фильтр 7 может эффективно устранить нелинейные продукты, полученные при амплитудной дискриминации.На выходе фильтра 7 включается частотомер 8, электронно-конденсаторный, телеизмерительный, автобалансный и т. и., известным способом, дающим наибольшую точность измерения частоты преобладающей компоненты,Предмет изобретения Параллельно-последовательный способ определения формангных частот звука, о т л и ч а ю щ и й с я тем, что, с целью повышения точности, снижения инерционности и упрощения системы, применены частотная коррекция типовых искажений сигналов, усиление с автоматической регулировкой, параллельный частотный анализ спектра частот форманты при нелинейно-амплитудном выделении близкого к форманте участка спектра и уточнение частоты частотомером. К зайке Ф 5 бЫЛ К аатарекому гаидетеластбу Иlнзю 46 Комитет по делам изобретений и открытий при Совете Министров СССР Редактор Н. С. КутафинаТипография Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Петровка, 14.
СмотретьЗаявка
568223, 25.02.1957
Лидих А. К
МПК / Метки
МПК: G01R 23/00
Метки: звука, параллельно-последовательный, формантных, частот
Опубликовано: 01.01.1958
Код ссылки
