Демодулятор частотно-манипулированных сигналов

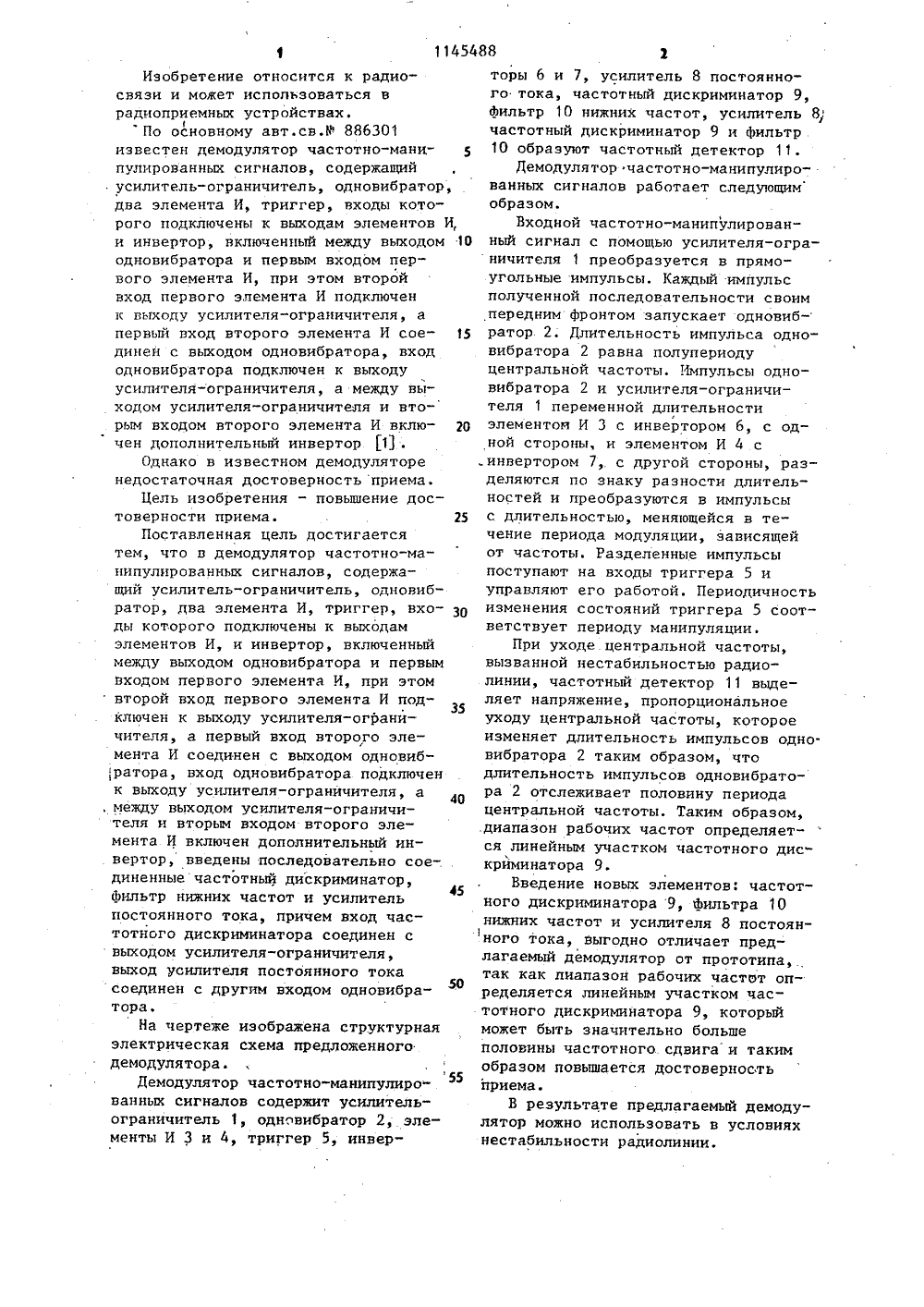

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИК 4(511 Н 04 Ь 27 14 ГОСУДАРСТВЕННЫЙ, КОМИТЕТ СССРПО ДЕЛАЮ ИЗОБРЕТЕНИЙ И ОТНРЬПИЙОПИСАНИЕ ИЗОБРЕТЕНК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(54)(57) ДЕМОДУЛЯТОР ЧАСТОТНО-МАНИПУЛИРОВАННЫХ СИГНАЛОВ по авт.св.У 886301, о т л и ч а ю щ и й с ятем, что, с целью повьппения достоверности приема, введены последовательно соединенные частотный дискриминатор, фильтр нижних частот и уси-,литель постоянного тока, причемвход частотного дискриминаторасоединен с выходом усилителя-ограничителя, выход усилителя постоянного тока соединен с другим входомодновибратора.Изобретение относится к радиосвязи и может использоваться врадиоприемных устройствах.По основному авт.св,У 88 б 301известен демодулятор частотно-манипулированных сигналов, содержащийусилитель-ограничитель, одновибратор,два элемента И, триггер, входы которого подключены к выходам элементов И,и инвертор, включенный между выходом 10одновибратора и первым входом первого элемента И, при этом второйвход первого элемента И подключенк выходу усилителя-ограничителя, апервый вход второго элемента И соединей с выходом одновибратора, входодновибратора подключен к выходуусилителя-ограничителя, а между выходом усилителя-ограничителя и вторым входом второго элемента И включен дополнительный инвертор 13 .Однако в известном демодуляторенедостаточная достоверность приема.Цель изобретения - повышение достоверности приема. 25Поставленная цель достигаетсятем, что в демодулятор частотно-манипулированных сигналов, содержа щий усилитель-ограничитель, одновибратор, два элемента И, триггер, вхо- З 0ды которого подключены к выходамэлементов И, и инвертор, включенныймежду выходом одновибратора и первымвходом первого элемента И, при этомвторой вход первого элемента И подключен к выходу усилителя-ограничителя, а первый вход второго элемента И соединен с выходом одновибратора, вход ддновибратора подключенк выходу усилителя-ограничителя, а, между выходом усилителя-ограничителя и вторым входом второго элемента И включен дополнительный инвертор, введены последовательно соединенные частотный дискриминатор,Фильтр нижних частот и усилитель45постоянного тока, причем вход частотного дискриминатора соединен свыходом усилителя-ограничителя,выход усилителя постоянного токасоединен с другим входом одновибратора.На чертеже изображена структурнаяэлектрическая схема предложенногодемодулятора.Демодулятор частотно-манипулиро"ванных сигналов содержит усилительограничитель 1, одновибратор 2, элементы И 3 и 4, триггер 5, инверторы б и 7, усилитель 8 постоянного тока, частотный дискриминатор 9, Фильтр 10 нижних частот, усилитель 8 частотный дискриминатор 9 и фильтр 10 образуют частотный детектор 11.Демодулятор частотно-манипулированных сигналов работает следующим образом.Входной частотно-манипулированный сигнал с помощью усилителя-ограничителя 1 преобразуется в прямоугольные импульсы. Каждый импульс полученной последовательности своим передним фронтом запускает одновиб- ратор 2. Длительность импульса одновибратора 2 равна полупериоду центральной частоты. Импульсы одновибратора 2 и усилителя-ограничителя 1 переменной длительности элементом И 3 с инвертором б, с одной стороны, и элементом И 4 с инвертором 7, с другой стороны, разделяются по знаку разности длительностей и преобразуются в импульсы с длительностью, меняющейся в течение периода модуляции, зависящей от частоты. Разделенные импульсы поступают на входы триггера 5 и управляют его работой. Периодичность изменения состояний триггера 5 соответствует периоду манипуляции.При уходе центральной частоты, вызванной нестабильностью радио- линии, частотный детектор 11 выделяет напряжение, пропорциональное уходу центральной частоты, которое изменяет длительность импульсов одновибратора 2 таким образом, что длительность импульсов одновибратора 2 отслеживает половину периода центральной частоты. Таким образом, .диапазон рабочих частот определяется линейным участком частотного дис" крйминатора 9.Введение новых элементов: частотного дискриминатора 9, Фильтра 10 нижних частот и усилителя 8 постоянного тока, выгодно отличает предлагаемый демодулятор от прототипа, так как диапазон рабочих частот определяется линейным участком частотного дискриминатора 9, который может быть значительно больше половины частотного. сдвига и таким образом повышается достоверность приема.В результате предлагаемый демодулятор можно использовать в условиях нестабильности радиолинии.
