Способ регулирования температуры перегрева пара в паровых котлах
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 114004
Автор: Айзенштат
Текст

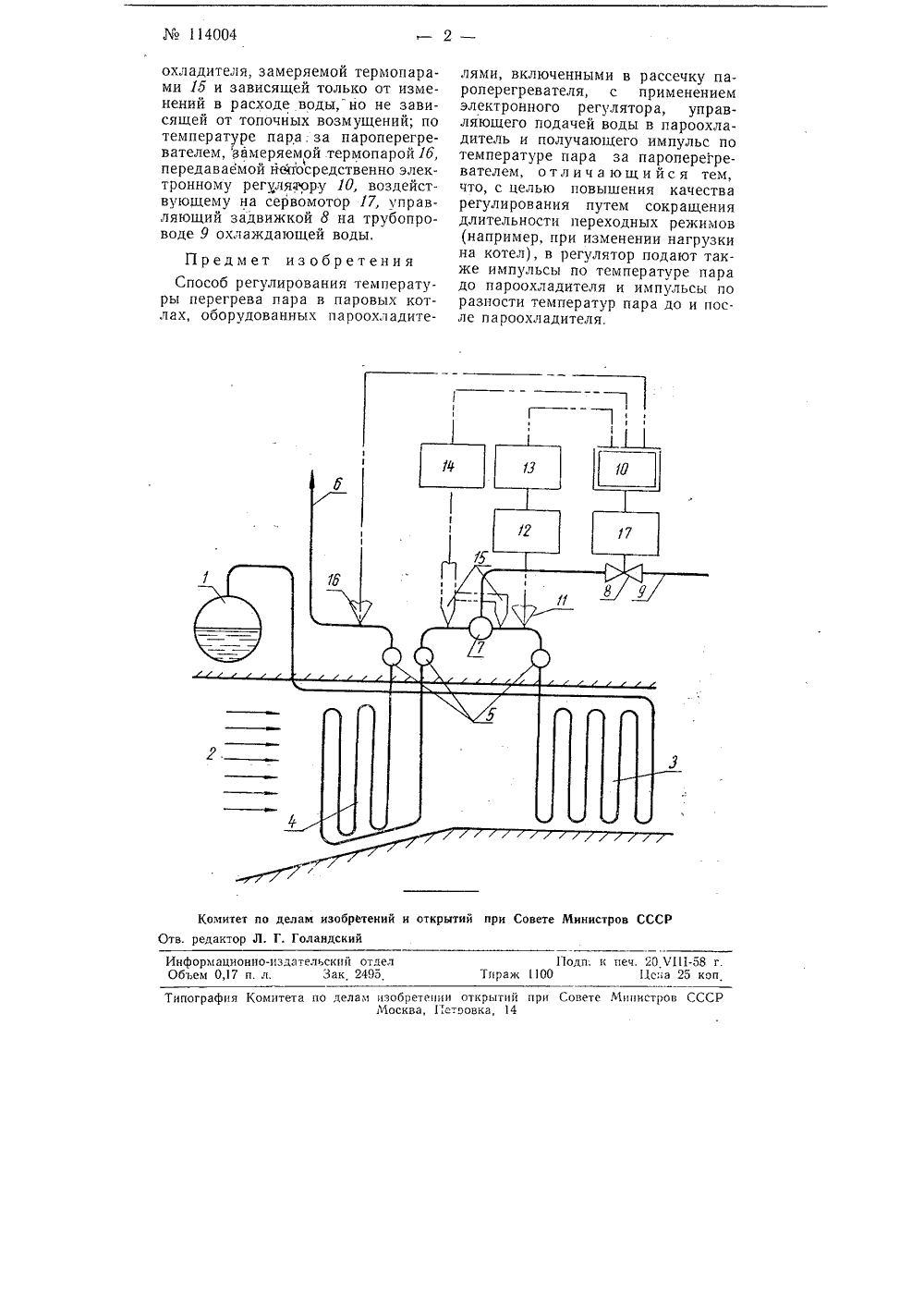

. . сип ПИСАНИЕ ИЗОБРЕТ ТВУ К АВТОРСКОМУ СВИДЕ. Айзенштат ОСОБ РЕГУЛИРОВАНИЯ ТЕМПЕРАТУРЫ ПАРА В ПАРОВЫХ КОТЛАХ ГРЕ аявлено 14 мая 1957 г. за Мо 572971 в Комитет по делам изобретений и открыти при Совете Министров СССРвание а по к спосотуры пеотлахаропере Изобретение относитсябам регулирования темпера регрева пара в паровых к с включенным в рассечку п гревателя пароохладителем.Известные способы регулирования температуры перегрева пара в паровых котлах, оборудованных пароохладителями, включенными в рассечку пароперегревателя, и работающих с применением электронного регулятора, управляющего подачей воды в пароохладитель и получающего импульс по температуре пара за пароперегревателем, - не обеспечивают сокращения длительности переходного режима при изменении нагрузки на котел,Предлагаемый способ регулирования температуры перегрева пара отличается подачей импульсов по температуре пара до пароохладителя и по разности температур пара до и после пароохладителя.Предлагаемый способ повышает качество регулирования, так как при этом сокращается длительность переходного режима, например, при изменении нагрузки на котел.На чертеже изображена схема,иллюстрирующая регулиро температуры перегрева пар предлагаемому способу.Насыщенный пар из барабана 1 парового котла поступает в омываемый газами 2 пароперегреватель, состоящий из входного 3 и выходного 4 пакетов змеевиков и коллекторов 5, перегревается в нем и по трубопроводу 6 направляется к потребителю.В рассечку пароперегревателя установлен пароохладитель 7 с регулирующей задвижкой 8 на трубопроводе 9 охлаждающей воды.На электронный рсгулятор 10 подаются импульсы: по температуре пара до пароохладителя от скоростной термопары 11, установленной на паропроводе при входе пара в пароохладитель, с преобразованием импульса последовательно в динамическом преобразователе 12 и дифференциаторе 13, что позволяет осуществить в схеме регулирования импульс по топочному и расходному возмщениям; по расходу охлаждающей воды путем дифференцирования в дифференциаторе 14 разности температуры пара до и после паро114004 Комитет по делам изобретений и открытий при Совете Министров ССтв. редактор Л. Г. Голандский Подп; к печ. 20,И 11-58 г.Гнраж 100 1 Хсна 25 коп,нформационно-издательскпн отделбьем 0,17 и. л. Зак 2495 лам изобретении открытий при Совете, Министров СССР Москва, 1;етоовка, 14 ографи омптета охладителя, замеряемой термопарами 15 и зависящей только от изменений в расходе воды,но не зависящей от топочных возмущений; по температуре пара. за пароперегревателем, замеряемой термопарой 1 б,передаваемой нйтосредственно электронному реглягору 10, воздействующему на сервомотор 17, управляющий задвижкой 8 на трубопроводе 9 охлаждающей воды. Предмет изобретенияСпособ регулирования температуры перегрева пара в паровых котлах, оборудованных пароохладителями, включенными в рассечку пароперегревателя, с применением электронного регулятора, управляющего подачей воды в пароохладитель и получающего импульс по температуре пара за пароперегревателем, о т л и ч а ю щ и й с я тем, что, с целью повышения качества регулирования путем сокращения длительности переходных режимов (например, при изменении нагрузки на котел), в регулятор подают также импульсы по температуре пара до пароохладителя и импульсы по разности температур пара до и после пароохладителя.
СмотретьЗаявка
572971, 14.05.1957
Айзенштат И. И
МПК / Метки
МПК: F22G 5/00
Метки: котлах, пара, паровых, перегрева, температуры
Опубликовано: 01.01.1958
Код ссылки
<a href="https://patents.su/2-114004-sposob-regulirovaniya-temperatury-peregreva-para-v-parovykh-kotlakh.html" target="_blank" rel="follow" title="База патентов СССР">Способ регулирования температуры перегрева пара в паровых котлах</a>
Импульсный регулятор температуры воды горячего водоснабжения
Номер патента: 911487
Опубликовано: 07.03.1982
Авторы: Катилас, Янушевский
МПК: G05D 23/19
Метки: водоснабжения, воды, горячего, импульсный, регулятор, температуры
...регулятора тем-. пературы воды горячего водоснабжения происходит следующим образомИмпульсный регулятор температуры воды горячего водоснабжения обес печивает заданную температуру воды4 в отводящем трубопроводе.При повышении температуры воды в отводящем трубопроводе от заданного уровня исполнительный элемент включа ет насос и открывает вентиль в тру" бопроводе рециркуляции, т.е открывает трубопровод рециркуляции.Часть воды из отводящего трубопровода поступает в подающий трубопровод и температура воды на выходе теплового потребителя понижается, так как в подающем трубопроводе происходит смешивание поступающей воды с охлажденной водой из отводящего . 2 б трубопровода. Температура воды в отводящем трубопроводе понижается.После того,...
Способ регулирования температуры воды на выходе водогрейного котла с линией рециркуляции
Номер патента: 1636648
Опубликовано: 23.03.1991
МПК: F24D 19/10
Метки: водогрейного, воды, выходе, котла, линией, рециркуляции, температуры
...котломи динамический преобразователь 15.Способ регулирования осуществляется следующим образомИзменение температуры воды на выходе водогрейного котла 1 воспринимается датчиком 6 температуры и передается на блок 12 умножения, где сигнал от датчика 6 температуры перемножается с сигналом, полученным в блоке 11 деления, где сигнал от датчика 8 расхода воды в линии"2 рециркуляпин делится па сигнал от датчика9 расхода воды через котел 1, Сигналот блока 12 умножения подвергаетсядинамическому преобразованию в блоке15 и поступает на сумматор 13, гдеиз него вычитается сигнал от датчи 50ка 6 температуры, Передаточная функция динамического преобразованиядолжна бить эквивалентна передаточной функции котла по каналу температура воды па входе в котел -...
Приспособление для подачи воды в паровой котел
Номер патента: 229
Опубликовано: 15.09.1924
Автор: Строганов
МПК: F16K 5/02, F22D 11/00
Метки: воды, котел, паровой, подачи
...не накачиванием двигателем, как при котлах системы Серполле, а вводом в него воды посредством особого крана.На фиг. 1 изображено схематически приспособление в вертикальном разрезе, а на фиг. 2 - разрез крана по 1 в 11 на фиг. 1. Устройство крана состоит в следующем:Обыкновенный порционный кран А имеет втулку В. Обычно втулка имеет отверстие, в данном же случае в ней делается выемка С с таким расчетом, что при вращении втулки в ту или другую сторону кран все время будет закрыт. Передача воды из бака В. в змеевик производится посредствои этого крана. Если при бесконечном вращении крана выемка С оказывается в положении, показанном на фиг, 1 и 2,. то оно наполняется водою из бака; когда же выемка С с водою переходит вниз, то вода из него...
Устройство для промывки пара питательной водой
Номер патента: 86641
Опубликовано: 01.01.1950
Автор: Маргулова
МПК: B01D 47/02
Метки: водой, пара, питательной, промывки
...и цитате;ьная водаво;оподогревател.На фиг. 1 и 2 изображена схема устройства в двух вариантах.Промывка пара питательной водой происходит в вертикальи1 пг. 1) пли горизонтальных (фиг. 2) трубах 1, которые сообщаютровое пространство барабана 2 котла с вертикальными центробекцысепараторами 3, )х трубам 1 пз водоподогреватеггя 4 по труоам э иводится питательная вода.В трубь 1 одновременно поступает пар пз оарабаиа 2 котла итательпая вода пз водогодогревателя 4. Питательная вода, перемелаясь с паром, производит его промывку, в результате чего происхорастворение в воде солей, выносимых паром из котла. После промыпаово;5 пап эму;1 ьспя паи 1)авл 51 етс 5 в ветика;еи 11 е цеит)обежиыепараторы 3, где происходит отде;ение влаги от пара....
Способ накопления талых вод в паровом поле
Номер патента: 1545969
Опубликовано: 28.02.1990
МПК: A01B 13/16, A01B 79/00
Метки: вод, накопления, паровом, поле, талых
...вод в паровом поле, вклкчающий создание кулис, гтлггцсгк- игггггг тем, что, с полью бо.с е ффективного накопления влаги и увеличения водопоглошактщей способности почв в паровом поле в условиях недостдточнсгх увлажнения и проявления ветровой эрозии, создают комковатую поверхность поля путем сплошного рыхления почвы плоскорежущими орудиями на глубину4 - 16 см послс промерзания почвы на глубину 6 - 7 см. СУДАРСТВЕННЫЙ КОМИТЕТО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМРИ ГКНТ СССР(71) Сибирское ндуобъединение Колос(56) С и стем а веден и яв Омской области. Рас. 41. Изобреение относится к сельскому хозяйству, д именно к способам накопления влаги в паровом поле зд счет талых вол.Цель изобретения - более эффективное накопление влаги и увеличение...
