Предохранитель к замку бомбодержателя
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 11088
Автор: Литнов
Текст

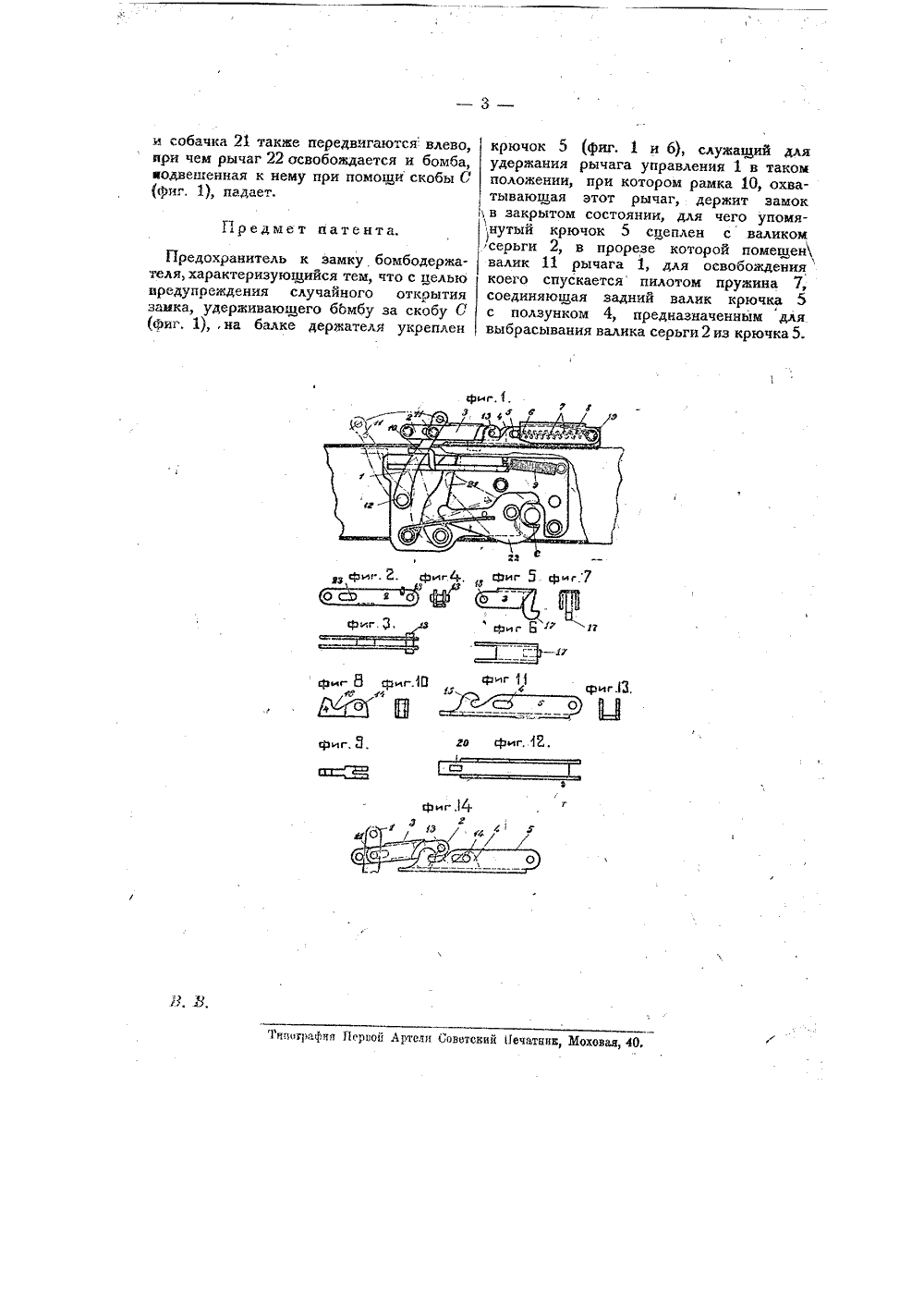

сс 62 е, 8 о ТЕНТ Н ЗОБРЕТЕНИЕ НИК предохранителя к замку бомб нту А. М, Литкова, заявленному(заяв, свид. Ж 141 54). ержателя.февраля 1927 год 9 выдаче патента опубликовано ЗО сентября 1929 года. Действие патент распространяется на 15 лет от 30 сентября 1929 года.Предлагаемое изобретение имеет целью предупреждение случайного открытия .замка, удерживающего бомбу.На чертеже фиг. 1 изображает вид сбоку йредлагаемого предохранителя со снятой щекой; фиг. 2, 3 и 4 в в серьги сбоку, сверху и с конца; фиг. 5, б и 7 - вид запора сбоку сверху и с конца; фиг, 8, 9 и 10 в в ползуна сбоку, сверху и с конца; фиг, 11, 12 и 13=вид крючка сбоку, сверху и с конца и фиг. 14 в в сбоку серьги, ползуна и крючка при отпущенном тросе.К балке бомбодержателя приваривается крючок 5 коробчатого вида.(фиг, 1, 11 - 14) с фасонным вырезом 15, в который входит валик 13, укрепленный на серьге 2 (фиг, 1, 2 - 4 и 14); между стенками крючка 5 движется ползун 4 (фиг. 1, 8 - 10 и 14) с фасонн.ям вырезом 16 и отверстием 14 для валика, входящего в прорез, сделанный в крючке 5; к концу ползуна 4 прикреплена спиральная пружина 7, другим концом закрепленная на конце крючка 5. Серьга 2 снабжена продольным прорезом 23 (фиг. 2), в который входит валик 11, укрепленный на рычаге управления 1 (фиг. 1 и 14), насаженном на валике, 12 1 замка. На сеоьгу 2 насажен запор 3 коробчатого сечения (фиг. 1, 5, б и 14) с приваренным языком 17, входящим в прорез 20 (фиг. 12) крючка 5, и с круглым отверстием 18, которым запао 3 насаживается на валик 11 рычага 1, Сверх крючка 5 накладывается коробка 6 (фиг, 1) с отверстиями 19, при помощи которых сна насаживается иа укрепленный в крючке 5 валик. Предохранительная рамка 10 с изогнутой передней частью имеет спереди прорез для охватывания рычага 1 и в середине прорез для собачки 21; рамка притягивается влево спиральной пружиной 9, укрепленной на щеках замка.Действие предохранителя состоит в следующем. Для фиксирования предохранителя к переднему отверстию 2 прикрепляется трос, идущий в кабину пилота, где он закрепляется. Для сбрасывания бомбы трос отпускается; тогда под действием пружины 7 ползунок 4 передвигается вправо, тянет за собой серьгу 2, валик 13 коей при этом выталкивается поверх крючка 5 (фиг. 14), таким образом рычаг 1 освобождается и натяжением прикрепленного к нему троса может быть передвинут влево; вместе с тем рамка 10Иредмет патента. фиг, 1,фиг 4, Фиг 5 фиг. йф " иг. 2 фиг,4 нотрафнн Первой Лртехн Советский 1 ечатннк, Мохован, 40 и собачка 21 также передвигаются влево,при чем рычаг 22 освобождается и бомба,иодвешенная к нему при помощи скобы С(фиг. Ц, падает. Предохранитель к замку бомбодержателя, характеризующийся тем, что с целью предупреждения случайного открытия замка, удерживающего бомбу за скобу С (фиг. Ц на балке держателя укреплен крючок 5 (фиг. 1 и б), служащий для удержания рычага управления 1 в таком положении, при котором рамка 10, охватывающая этот рычаг, держит замокв закрытом состоянии, для чего упомянутый крючок 5 сцеплен сваликом серьги 2, в прорезе которой помещен валик 11 рычага 1, для освобождения коего спускается пилотом пружина 7, соединяющая задний валик крючка 5 с ползунком 4, предназначенным для выбрасывания валика серьги 2 из крючка 5.
СмотретьЗаявка
14154, 07.02.1927
Литнов А. М
МПК / Метки
МПК: B64D 1/06
Метки: бомбодержателя, замку, предохранитель
Опубликовано: 30.09.1929
