Рифленый лист
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

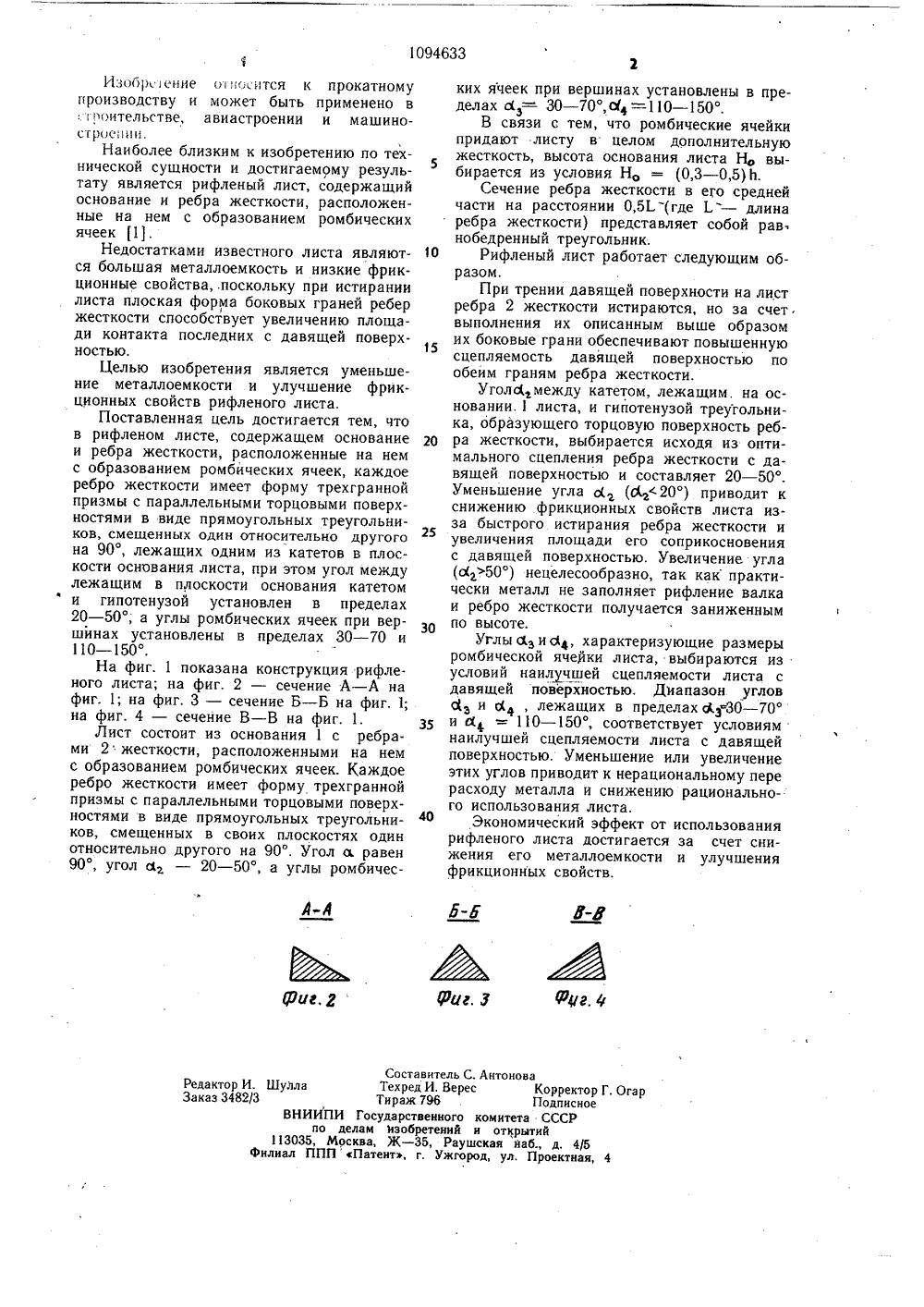

1094633 Составитель С. АнтоноваТехред И, Верес Корректор Г, ОгарТираж 796 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и от 1 рытий113035, Москва, Ж - 35, Раушская наб., д. 4/5филиал ППППатент, г. Ужгород, ул. Проектная, 4 Редактор И. Шулла Заказ 3482/3 Изоб 1 н.ение опоится к прокатномупроизводству и может быть применено в . троительстве, авиастроении и машино- строе 1 и и.Наиболее близким к изобретению по технической сущности и достигаемому результату является рифленый лист, содержащий основание и ребра жесткости, расположенные на нем с образованием ромбических ячеек 11).Недостатками известного листа являются большая металлоемкость и низкие фрикционные свойства,.поскольку при истирании листа плоская форма боковых граней ребер жесткости способствует увеличению площади контакта последних с давящей поверхностью,Целью изобретения является уменьшение металлоем кости и улучшение фрикционных свойств рифленого листа.Поставленная цель достигается тем, чтов рифленом листе, содержащем основание и ребра жесткости, расположенные на нем с образованием ромбических ячеек, каждое ребро жесткости имеет форму трехгранной призмы с параллельными торцовыми поверхностями в виде прямоугольных треугольников, смещенных один относительно другого на 90, лежащих одним из катетов в плоскости основания листа, при этом угол между лежащим в плоскости основания катетоми гипотенузой установлен в пределах20 - 50; а углы ромбических ячеек при вершинах установлены в пределах 30 - 70 и 110 в 1.На фиг. 1 показана конструкция рифленого листа; на фиг. 2 - сечение А - А на фиг. 1; на фиг. 3 - сечение Б - Б на фиг. 1; на фиг. 4 - сечение В - В на фиг. 1.Лист состоит из основания 1 с ребрами 2 жесткости, расположенными на нем с образованием ромбических ячеек. Каждое ребро жесткости имеет форму трехгранной призмы с параллельными торцовыми поверхностями в виде прямоугольных треугольников, смещенных в своих плоскостях один относительно другого на 90. Угол а равен 90, угол с - 20 - 50, а углы ромбических ячеек при вершинах установлены в пределах с = 30 - 70,Ы 4 -- 110 - 150,В связи с тем, что ромбические ячейкипридают листу в целом дополнительнуюжесткость, высота основания листа Но выбирается из условия Но = (0,3 - 0,5) и,Сечение ребра жесткости в его среднейчасти на расстоянии 0,51. (где 1.= длинаребра жесткости) представляет собой рав.нобедренный треугольник.10 Рифленый лист работает следующим образом.При трении давящей поверхности на листребра 2 жесткости истираются, но за счетвыполнения их описанным выше образомих боковые грани обеспечивают повышеннуюсцепляемость давящей поверхностью пообеим граням ребра жесткости.УголЫзмежду катетом, лежащим. на основании. 1 листа, и гипотенузой треугольника, образующего торцовую поверхность реб 20 ра жесткости, выбирается исходя из оптимального сцепления ребра жесткости с давящей поверхностью и составляет 20 - 50.Уменьшение угла Ы (са 20) приводит кснижению фрикционных свойств листа изза быстрого истирания ребра жесткости иувеличения площади его соприкосновенияс давящей поверхностью. Увеличение угла(Ы 50) нецелесообразно, так как практически металл не заполняет рифление валкаи ребро жесткости получается заниженнымпо высоте.Углы Фз и с 14, характеризующие размерыромбической ячейки листа, выбираются изусловий наилучшей сцепляемости листа сдавящей поверхностью, Диапазон угловс(з и с 14, лежащих в пределах йз- 70и Ы 4 -- 110 - 150, соответствует условиямнаилучшей сцепляемости листа с давящейповерхностью. Уменьшение или увеличениеэтих углов приводит к нерациональному перерасходу металла и снижению рационального использования листа.40Экономическии эффект от использованиямрифленого листа достигается за счет снижения его металлоем кости и улучшенияфрикционных свойств.
СмотретьЗаявка
3556150, 29.11.1982
ДНЕПРОПЕТРОВСКИЙ ОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИ МЕТАЛЛУРГИЧЕСКИЙ ИНСТИТУТ
ЛИХАНСКИЙ ВЛАДЛЕН СЕРГЕЕВИЧ, ГОЛУБЕВ ВИТАЛИЙ АЛЕКСАНДРОВИЧ, СОРОКИН ВЛАДИМИР АНАТОЛЬЕВИЧ, МАЗОВ МИХАИЛ ВАСИЛЬЕВИЧ, ОЛЬШЕВСКИЙ ГЕОРГИЙ АЛЕКСАНДРОВИЧ, СОРОКИН СЕРГЕЙ АНАТОЛЬЕВИЧ, ГОЛУБЕВА ЛЮДМИЛА ВИКТОРОВНА, КРАСНИКОВ ВЛАДИМИР НИКОЛАЕВИЧ
МПК / Метки
МПК: B21B 1/38
Опубликовано: 30.05.1984
Код ссылки
<a href="https://patents.su/2-1094633-riflenyjj-list.html" target="_blank" rel="follow" title="База патентов СССР">Рифленый лист</a>
