Устройство формирования и передачи вызывных сигналов по абонентским линиям

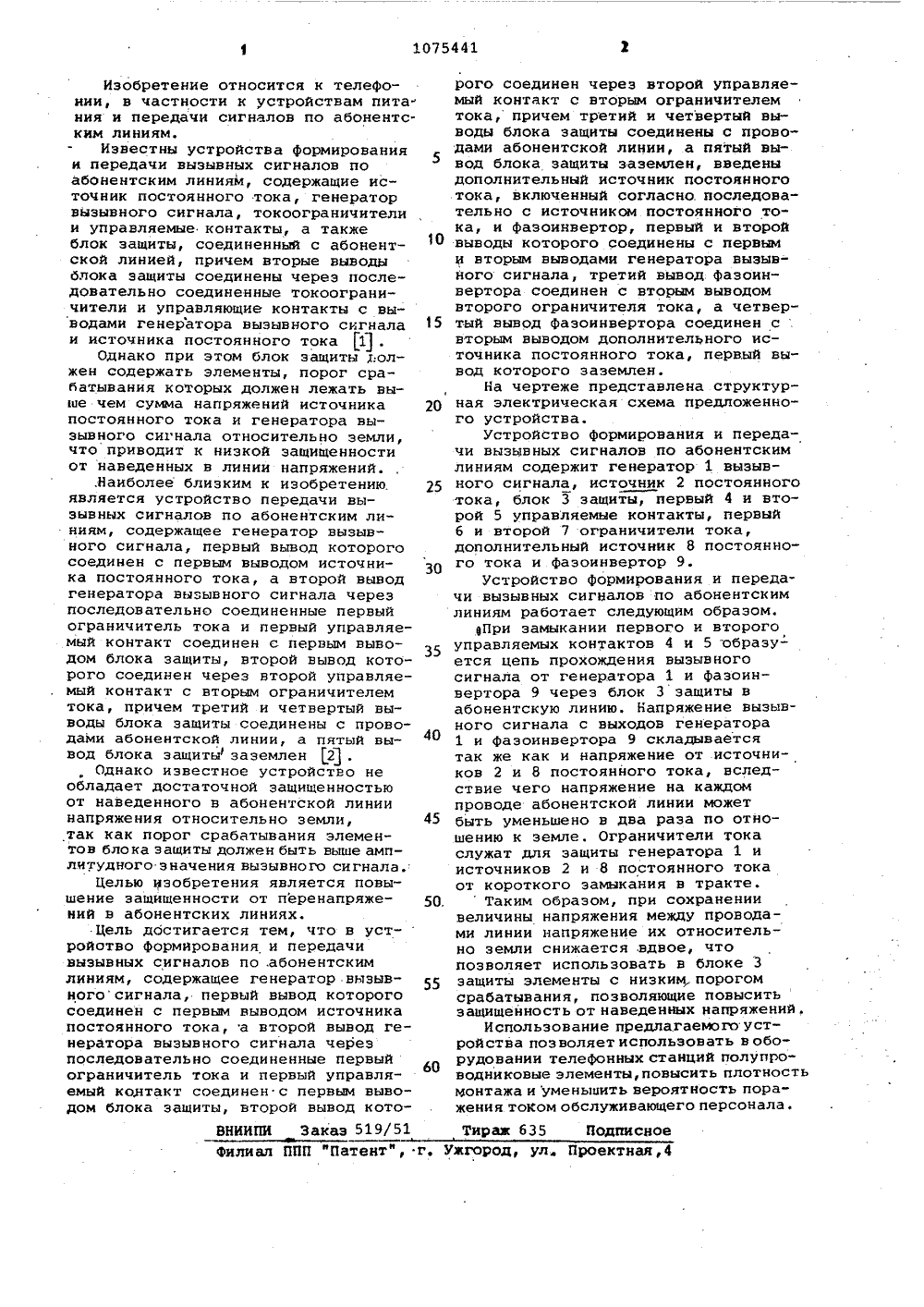

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК П 9) (11) УДАРСТВЕККЫДЕЛАМ ИЗОБ ОМИТЕТ СССРИЙ И ОТНЕЫТИй ЛИСАНИЕ ИЗОБРЕТЕН АВТОРСКОМУ СВИДЕТЕЛЬСТ(71) Рижское ордена Ленина производственное объединение ВЭФим. В.И. Ленина(54) (57) УСТРОЙСТВО ФОРМИРОВАНИЯИ ПЕРЕДАЧИ ВЫЗЫВНЬИ СИГНАЛОВ ПОАБОНЕНТСКИМ ЛИНИЯМ, содержащее генератор вызывного сигнала, первый. вывод которого соединен с первымвыводом источника постоянного тока второй вывод генератора вызывного сигнала через последовательносоединенные первый ограничительтока и первый управляемый контактсоединен с первым выводом блока защиты, второй вывод которого соединен через второй управляемый,контакт с вторым ограничителемтока, причем третий и четвертыйвыводы блока защиты соединены спроводами абонентской линии, а пятый вывод блока защиты заэемлен,о т л и ч а ю щ е е с я тем, что,с целью повышения защищенности отперенапряжений в абонентских линиях, введены дополнительный источник постоянного тока, включенный согласно последовательно с источником постоянного тока, и фазоинвертор, первый и второй выводыкоторого соединены с первым и вторыч выводами генератора вызывногосигнала, третий вывод фазоинвертора соединен с вторым выводом второго ограничителя тока, а четвертыйвывод фазоинвертора соединен свторым выводом дополнительного источника постоянного тока, первыйвывод которого заземлен.ния и передачи сигналов по абонентским линиям. Известны устройства формирования и передачи вызывных сигналов поабонентским линиями, содержащие источник постоянного тока, генераторвызывного сигнала, токоограничители и управляемые контакты, а также блок защиты, соединенный с абонентской линией, причем вторые выводы блока защиты соединены через последовательно соединенные токоограничители и управляющие контакты с выводами генератора вызывного сигнала и источника постоянного тока 11.Однако при этом блок защиты должен содержать элементы, порог срабатывания которых должен лежать выше чем сумма напряжений источника постоянного тока и генератора вызывного сигнала относительно земли, что приводит к низкой защищенности от наведенных в линии напряжений..Наиболее близким к изобретению. является устройство передачи вызывных сигналов по абонентским линиям, содержащее генератор вызывного сигнала, первый вывод которого соединен с первым выводом источника постоянного тока, а второй вывод генератора вызывного сигнала через последовательно соединенные первый ограничитель тока и первый управляемый контакт соединен с первым выводом блока защиты, второй вывод которого соединен через второй управляемый контакт с вторым ограничителем тока, причем третий и четвертый выводы блока защиты соединены с проводами абонентской линии, а пятый вывод блока защиты заэемлен 2 .Однако известное устройство не обладает достаточной защищенностью от наведенного в абонентской линии напряжения относительно земли, так как порог срабатывания элементов блока защиты должен быть выше амплитудного значения вызывного сигнала,Целью изобретения является повышение защищенности от перенапряжений в абонентских линиях.Цель дбстигается тем, что в устройство формирования и передачи вызывных сигналов по,абонентским линиям, содержащее генератор вызывногосигнала, первый вывод которого соединен с первым выводом источника постоянного тока, а второй вывод генератора вызывного сигнала через последовательно соединенные первый ограничитель тока и первый управляемый контакт соединен с первым выводом блока защиты, второй вывод котоВНИИПИ Заказ 519/51филиал ППП "Патент", г. 10 15 20 25 30 35 40 рого соединен через второй управляемый контакт с вторым ограничителемтока, причем третий и четвертый выводы блока защиты соединены с проводами абонентской линии, а пятый вывод блока защиты заземлен, введеныдополнительный источник постоянного тока, включенный согласно. последовательно с источником постоянного тока, и фазоинвертор, первый и второйвыводы которого соединены с первыми вторым выводами генератора вызывного сигнала, третий вывод фазоинвертора соединен с вторым выводомвторого ограничителя тока, а четвертый вывод фазоинвертора соединен свторым выводом дополнительного источника постоянного тока, первый вывод которого эаземлен.На чертеже представлена структурная электрическая схема предложенного устройства. Устройство формирования и передачи вызывных сигналов по абонентским линиям содержит генератор 1 вызывного сигнала, источник 2 постоянноготока, блок 3 защиты, первый 4 и второй 5 управляемые контакты, первыйб и второй 7 ограничители тока,дополнительный источник 8 постоянного тока и фаэоинвертор 9.Устройство формирования и передачи вызывных сигналов по абонентским линиям работает следующим образом.При замыкании первогО и второго управляемых контактов 4 и 5 образуется цепь прохождения вызывного сигнала от генератора 1 и фазоинвертора 9 через блок 3 защиты в абонентскую линию. Напряжение вызывного сигнала с выходов генератора 1 и фаэоинвертора 9 складывается так же как и напряжение от источников 2 и 8 постоянного тока, вследствие чего напряжение на каждом проводе абонентской линии может быть уменьшено в два раза по отношению к земле. Ограничители тока служат для защиты генератора 1 и источников 2 н 8 постоянного тока от короткого замыкания в тракте.Таким образом, при сохранении величины напряжения между проводами линии напряжение их относительно земли снижается .вдвое, что позволяет использовать в блоке 3 защиты элементы с низким порогом срабатывания, позволяющие повысить защищенность от наведенных напряжений.Использование предлагаемого устройства позволяет испольэовать в оборудовании телефонных станций полупроводниковые элементы, повысить плотность монтажа и уменьшить вероятность пора- жени я током обслуживающего персонала . Тираж 635 Подписное ужгород, ул Проектная,4
