Штангодержатель
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1063932
Авторы: Агаронов, Колоколова, Кремена, Перевозчиков, Слонимский
Текст

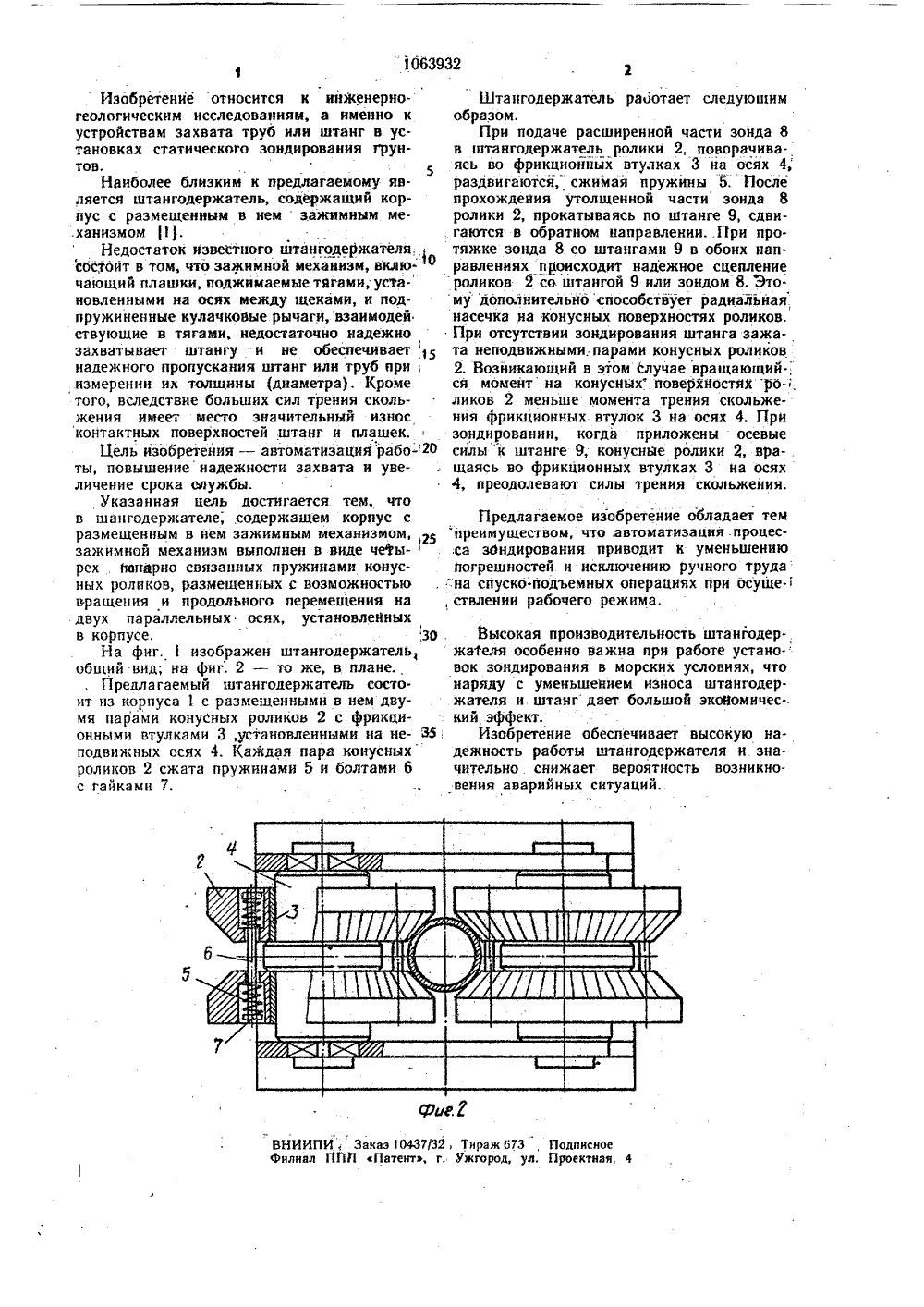

СООЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИН ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКР(71) Всесоюзное морское научиственное объединение инженернСоюзморинжгеология(54) (57) ШТАНГОДЕРЖАТЕЛЬ, содержащий корпус с размещенным в нем зажнмнйм механизмом, отЛичающайся тем, что, с целью автоматизацйй работы, повышения надежности захвата и увеличения срока службы, зажимной механизм выполнен в виде четырех попарно связанных пружинами конусных роликов, размещенных с возможностью,вращения и продольного перемещения на двух параллельных осях, установленных в корпусе;1063932 ВНИИПИ, Заказ 1043 Филиал ППП Патент 2, Тираж б 73, Подписное г. Ужгород, ул. Проектная,Изобретение относится к инженерно- геологическим исследованиям, а именно к устройствам захвата труб или штанг в установках статического зондирования грунтов.5Наиболее близким к предлагаемому яв. ляется штангодержатель, содержащий корпус с размещенным в нем зажимным ме,ханизмом 111.Недостаток известного штангодержателя.состоит в том, что зажимной механизм, вклю- О чающий плашки, поджимаемые тягами, установленными на осях между щеками, и подпружиненные кулачковые рычаги, взаимодей ствующие в тягами, недостаточно надежно захватывает штангу и не обеспечивает 15 надежного пропускания штанг или труб при, измерении их толщины (диаметра). Кроме того, вследствие больших сил трения скольжения имеет место значительный износ контактных поверхностей штанг и плашек,Цель изобретения - автоматизация работы, повышение надежности захвата и увеличение срока еиужбы.Указанная цель достигается тем, что в шангодержателе, содержащем корпус с размещенным в нем зажимным механизмом, зажимной механизм выполнен в виде чегы-рех попарно связанных пружинами конусных роликов, размещенных с возможностью вращения и продольного перемещения на двух параллельных осях, уста новлейных в корпусе. ,ЗОНа фиг. 1 изображен штангодержатель, общий внд; на фиг. 2 - то же, в. плане.Предлагаемый штангодержатель состоит из корпуса 1 с размещенными в нем двумя парами конусных роликов 2 с фрикционными втулками З,установленными на не- З 5 подвижных осях 4, 1(аждая пара конусных роликов 2 сжата пружинами Ь и болтами 6 с гайками 7. Штангодержатель раоотает следующим образом.При подаче расширенной части зонда 8 в штангодержатель ролики 2, поворачиваясь во фрикциоййых втулках 3 на осях 4, раздвигаются, сжимая пружины 5. После прохождения утолщенной части зонда 8 ролики 2, прокатываясь по штанге 9, сдвигаются в обратном направленииПри протяжке зонда 8 со штангами 9 в обоих направлениях происходит надежное сцепление роликов 2 со штангой 9 или зондом 8. Этому дополнительно способствует радиальная насечка на конусных поверхностях роликов. При отсутствии зондирования штанга зажата неподвижными, парами конусных роликов 2. Возникающий в этом случае вращающий-; ся момент на конуснцх поверхяостях Рб-, ликов 2 меньше момента трения скольжения фрикционных втулок 3 на осях 4. При зондировании, когда приложены осевые силы "к штанге 9, конуснце ролики 2, вра- . щаясь во фрикционных втулках 3 на осях 4, преодолевают силы трения скольжения. Предлагаемое изобретение обладает тем преимуществом, что автоматизация . процес,са зондирования приводит к уменьшению погрешностей и исключению ручного труда на спуско-подъемных операциях при осуще- , ствлении рабочего режима. Высокая производительность штангодержателя особенно важна при работе устано- вок зондирования в морских условиях, что наряду с уменьшением износа штангодержателя и штанг дает большой экойомичес-. кий эффект,Изобретение обеспечивает высокую надежность работы штангодержателя и значительно снижает вероятность возникновения аварийных ситуаций.
СмотретьЗаявка
3477278, 28.07.1982
ВСЕСОЮЗНОЕ МОРСКОЕ НАУЧНО-ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ ИНЖЕНЕРНОЙ ГЕОЛОГИИ "СОЮЗМОРИНЖГЕОЛОГИЯ"
АГАРОНОВ АЛЕКСАНДР СЕРГЕЕВИЧ, КРЕМЕНА ИГОРЬ СТЕПАНОВИЧ, КОЛОКОЛОВА АЛЛА НИКОЛАЕВНА, СЛОНИМСКИЙ ЛЕОНИД ДАВИДОВИЧ, ПЕРЕВОЗЧИКОВ АЛЕКСАНДР МИХАЙЛОВИЧ
МПК / Метки
МПК: E02D 1/00
Метки: штангодержатель
Опубликовано: 30.12.1983
Код ссылки
<a href="https://patents.su/2-1063932-shtangoderzhatel.html" target="_blank" rel="follow" title="База патентов СССР">Штангодержатель</a>
