Способ управления яркостью электронно-лучевой трубки в осциллографе со ждущей разверткой
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 106313
Автор: Федоров
Текст

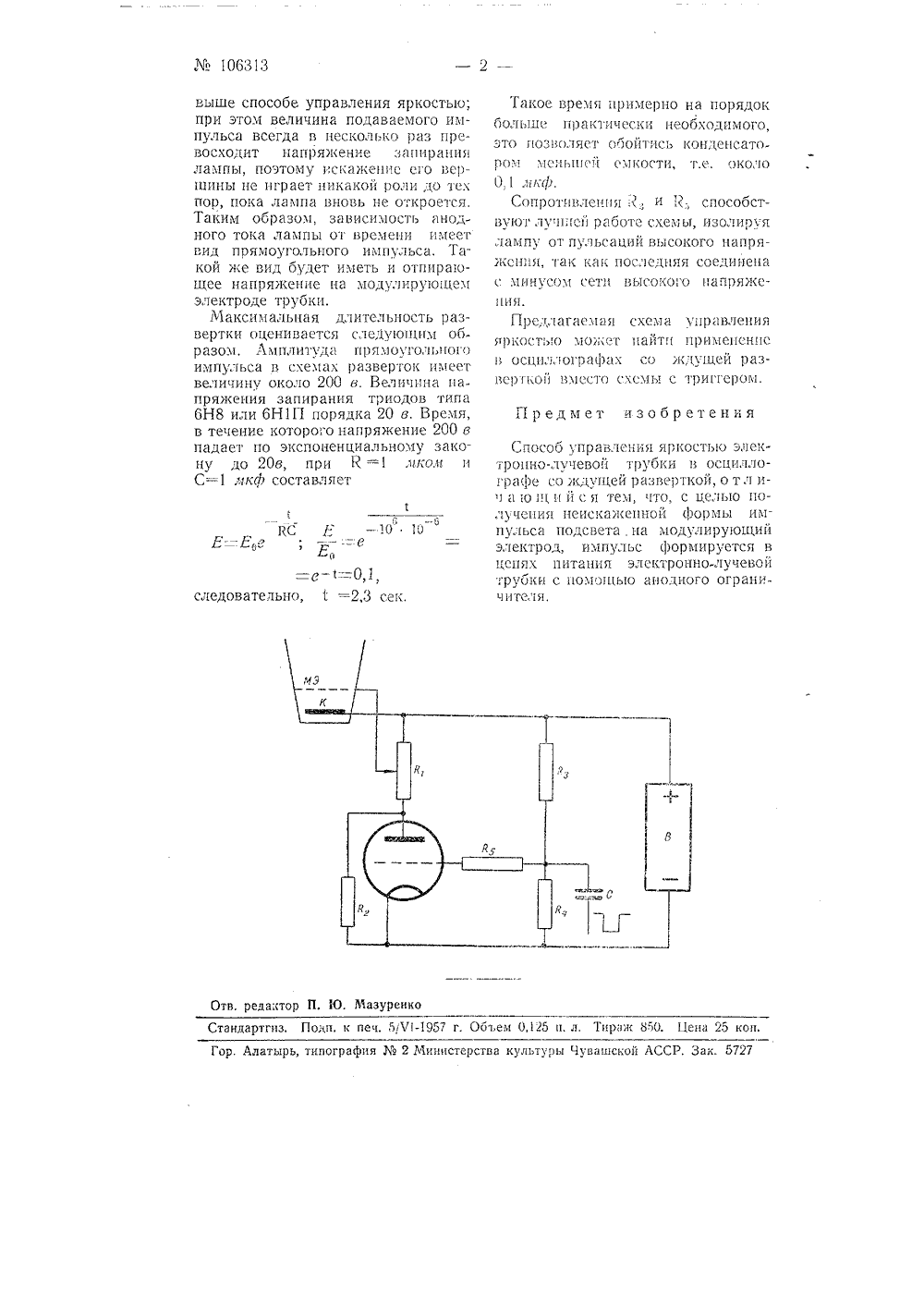

Ю. Н. федоров СПОСОБ УПРАВЛЕНИЯ ЯРКОСТЬЮ ЭЛЕКТРОННО-ЛУЧЕВОЙ ТРУБКИ В ОСЦИЛЛОГРАФЕ СО ЖДУ 1 ЦЕЙ РАЗВЕ 1 ТКОЙЗаявлено 9 января 1956 г. за М 09004/Я 154758 Существующие способы управления яркостью электронно-лучевой трубки в осциллографе со кдущей разверткой имеют ряд недостатков. Основным недостатком способа, основанного на том, что по Ояитель. ный прямоугольный импульс подает. ся на л 10 дулиру 1 ощиЙ электрод трубки через высоковольтный разделительный конденсатор, является то, что цепочка КС искажает прямоугольный импульс, превращая плоскую вершину в спадающую по экспоненциальному закону. В результате этого яркость линии развертки уменьшается от ее начала к концу и, кроме того, трубка дефокусируется. К недостаткам другого способа, основанного на том, что потенциал модулирующего электрода определяется напряжением на аноде одной из ламп спусковой схемы с двумя устойчивыми состояниями, следует отнести необходимость соблюдения точной симметрии спусковой схемы, что требует подбора сопротивлений и конденсаторов с очень высокими допусками. Кроме того, необходимо специальное устройство, предназначенное для формирования запускающих импульсов.Все перечисленные требования практически трудно выполнимы, поэтому данная схема в целом работает неточно,Предлагаемая схема управления яркостью электронно-лучевой трубки в осци,лографе со ждущей разверткой, основанная на формировании прямоугольного импульса в цепи питания электронно-лучевой трубки с помощьо анодного ограничителя, свободна От недостатков, присущих двум способам бланкирования луча, упомянутых выше.Сущность спосооа заключается в том, что ток лампы (см, чертеж) вызывает такое падение напряжения на сопротивлении ,1, при котором трубка не зажигается при всех полояениях движка сопротивления Кза исключением самого верхнего по чертежу конца сопротивления. Если же лампа заперта, то луч горит при всех положениях движка сопротивления Й за исключением самого нижнего. Это достигается надлеяащим выбором сопротивления Ка. Яркость свечения зависит от положения движка сопротивления КЧерез емкость С подается прямоугольный отрицательный импульс, имеющийся обычно в схемах разверток. ЦепьИ., Р, искажает его точно так яе, как цепь емкость - сопротивлен 1 е в известном, упомянутом. Мазуренко в, редант тандартгиз. Поди. к печ. 5171-1957 г. Объем О,25 и. л, Тираж 850. 1 ена 25 коп.ор, Алатырь, типография2 Министерства культуры Чувашской АССР. Зак. 5727 выше способе управления яркостью; при этом величина подаваемого импульса всегда в песколы о раз превосходит напряжение запрани лампы, поэтому искажение его вершины не играет никакой роли до тех пор, пока лампа вновь не откроется. Таким образом, зависимость анод- ного тока лампы от времени имеет вид прямоугольного импульса. Такой же вид будет иметь и отпирающее напряжение на модулирующем электроде трубки.Максималы 1 ая длительность развертки оценивается следующим образом. Амплитуда прямоугольюго импульса в схемах разверток имеет величину около 200 в, Величина напряжения запирания триодов типа 6 Н 8 или 6 Н 1 П порядка 20 в. Бремя, в течение которого напряжение 200 в падает по экспоненциальному закону до 20 в, при К - 1 д(о 1 и С=1 лкф составляет Такое время примерно на порядок больше гикт вСски необходимого, это позволяет обойтись кондепсатором мспьш( й ( м кости, т.е. Около О.1 .Лиф.Сопротивления ., и 1; способствуют лучшей работе схемы, изолируя лампу от пульсаций высокого напряжения, так как последняя соединена с минусом сети высо:(ого папряжеПП 51.Пред,аге 1 сма 51 схеъ 13 упр 1 вления яркостьо может найти применение в Осцил,ОГ 1) аф ах со жду 1 цеи 13 е 13- верткой вместо схемы с триггером. Способ управления яркостью электронно-лучевой трубки в осциллоГра 1)е со ждущей 1 э(1 зве 1)тко 11, О т л и- и ающп йся тем, что, с целью пол чепия пеискаткенной формы импульса подсвета.на модулирующий электрод, импульс формируется в цепях питания электронно-лучевой трубки с позюпью анодпого ограничителя.
СмотретьЗаявка
454758, 09.01.1956
Федоров Ю. Н
МПК / Метки
МПК: G01R 13/32, H01J 29/98
Метки: ждущей, осциллографе, разверткой, трубки, электронно-лучевой, яркостью
Опубликовано: 01.01.1957
Код ссылки
<a href="https://patents.su/2-106313-sposob-upravleniya-yarkostyu-ehlektronno-luchevojj-trubki-v-oscillografe-so-zhdushhejj-razvertkojj.html" target="_blank" rel="follow" title="База патентов СССР">Способ управления яркостью электронно-лучевой трубки в осциллографе со ждущей разверткой</a>
