Способ прогнозирования ползучести материалов

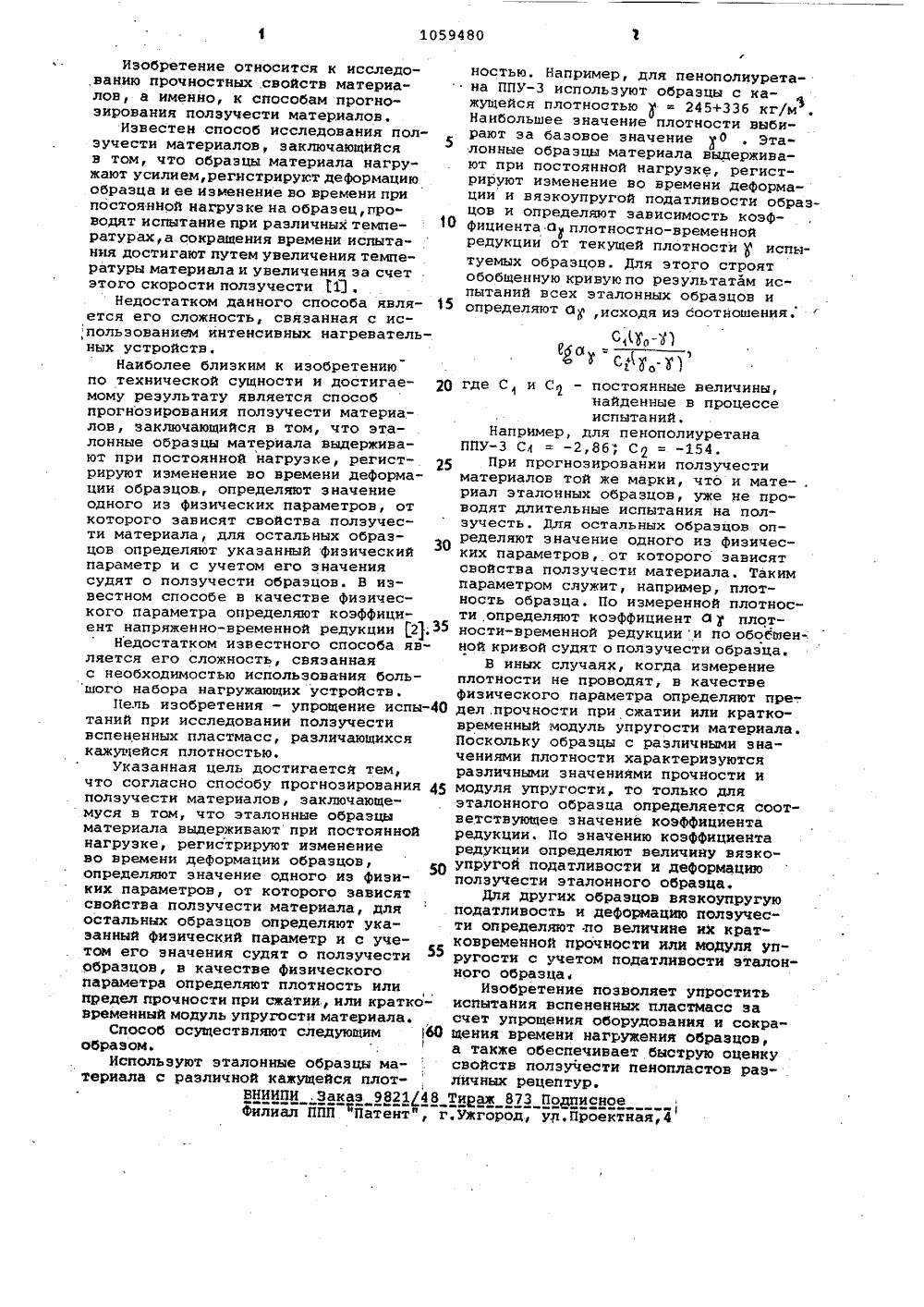

( 21) ( 25) ( 22) ( 46) ( 72) и О.Г е изи- занала, яют Крас тель (53) й Тара вани пено дине 2. уржумцев напряженно-вр елинейной вяэк а полимеров",81 (прототип),.С Максимов Р.Д менной аналогии при упругости. "Механи, М 2, с. 379 УДАРСТВЕННЫЙ КОМИТЕТ СССДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТЮ Н АВТОРСНОМУСВИДЕ 3486630/25"283486631/25-2831.08,8207. 12, 83. Бюл. В 45А.Г, Дементьев, Г.С. БрандманТаракановВсесоюзный ордена Трудового ого Знамени научно-исследований институт синтетических смол 620, 172. 251. 2(088. 8)1. Ыамов И.В Брандман О.Г анов О.Г. К вопросу прогнозиродлительной деформируемости ластов, "Высокомолекулярные Сое ия", 1980, Р б, с. 413-416,ОЯ 011г ц".01 й 3/08л(54)(57) СПОСОБ ПРОГНОЗИРОВАНИЯПОЛЗУЧЕСТИ МАТЕРИАЛОВ, заключающий ся.в том, что эталонные образцыматериала выдерживают при постоянной нагрузке, регистрируют иэменениво времени деформации образцов,определяют значение одного иэ фческих параметров, от котороговисят свойства ползучес 1 и матердля остальных образцов определуказанный физический параметр ис учетом его значения судят,о ползучести образцов, о т л и ч а ю щ ис я тем, что, с целью упрощенияиспытаний при исследовании ползучести вспененных пластмасс, различающихся кажущейся плотностью, в ка.честве физического параметра определяют плотность или предел прочности нри сжатии, или кратковременныймодуль упругости материала.Изобретение относится к исследо,ванию прочностных свойств материалов, а именно, к способам прогнозирования ползучести материалов,Известен способ исследования полэучести материалов, заключающийсяв том, что образцы материала нагружают усилием, регистрируют деформациюобразца и ее изменение во времени припостоянной нагрузке на образец,проводят испытание при различных температурах,а сокращения времени испытания достигают путем увеличения температуры материала и увеличения эа счетэтого скорости полэучести 11,Недостатком данного способа является его сложность, связанная с ис;пользованием интенсивных нагревательных устройств.Наиболее близким к изобретениюпо технической сущности и достигаемому результату является способпрогнозирования ползучести материалов, заключающийся в том, что эталонные образцы материала выдерживают при постоянной нагрузке, регистрируют изменение во времени деформации образцов., определяют значениеодного из физических параметров, откоторого зависят свойства полэучести материала, для остальных образцов определяют укаэанный физическийпараметр и с учетом его значениясудят о полэучести образцов. В известном способе в качестве Физического параметра определяют коэффициент напряженно-временной редукции 2.З 5Недостатком известного способа является его сложность, связаннаяс необходимостью использования большого набора нагружающих устройств.Пель изобретения - упрощение испы таний при исследовании ползучестивспененных пластмасс, различающихсякажущейся плотностью,Указанная цель достигается тем,что согласно способу прогнозирования 45ползучести материалов, заключающемуся в том, что эталонные образцыматериала выдерживают при постояннойнагрузке, регистрируют изменениево времени деформации образцов,определяют значение одного из физиких параметров, от которого зависятсвойства ползучести материала, дляостальных образцов определяют укаэанный Физический параметр и с учетом его значения судят о ползучестиобразцов, в качестве физическогопараметра определяют плотность илипредел прочности при сжатии, или кратковременный модуль упругости материала.Способ осуществляют следующим 60образом.Используют эталонные образцы материала с различной кажущейся плотВНИИПИ .Заказ 982148Фйлйал ППП "Патентф, г ностью, Например, для пенополиуретана ППуиспользуют образцы с кажущейся плотностью у245+336 кг/мНаибольшее значение плотности выбирают за базовое значение уО . Эталонные образцы материала выдерживают при постоянной нагрузке, регистрируют изменение во времени деформации и вяэкоупругой податливости образцов и определяют зависимость коэффициента Оплотностно-временнойредукции от текущей плотностииспытуемых образцов, Для этого строятобобщенную кривую по результатам испытаний всех эталонных образцов иопределяют Оу,исходя иэ соотношения.С 1)- 11Окас,-)где С 1 и С - постоянные величины,найденные в процессеиспытаний.Например, для пенополиуретанаППУС =: - 2,86, С = -154.При прогнозировании ползучестиматериалов той же марки, что и мате- .риал эталонных образцов, уже не проводят длительные испытания на ползучесть. Для остальных образцов определяют значение одного из физических параметров, от которого зависятсвойства ползучести материала. Такимпараметром служит, например, плотность образца. По измеренной плотности,определяют коэффициент О у плотности-временной редукции и по обобщен-,ной кривой судят о полэучести образца.В иных случаях, когда измерениеплотности не проводят, в качествефизического параметра определяют пре".дел .прочности при сжатии или кратковременный модуль упругости материала.Поскольку образцы с различными значениями плотности характеризуютсяразличными значениями прочности имодуля упругости, то только дляэталонного образца определяется соответствующее значение коэффициентаредукции. По значению коэффициентаредукции определяют величину вязкоупругой податливости и деформациюползучести эталонного образца,Для других образцов вяэкоупругуюподатливость и деформацию ползучести определяют по величине их кратковременной прочности или модуля упругости с учетом податливости эталонного образцаИзобретение позволяет упроститьиспытания вспененных пластмасс засчет упрощения оборудования и сокращения времени нагружения образцов,а также обеспечивает быструю оценкусвойств ползучести пенопластов раэ"личных рецептур.Тираж 873 Полисноеавва вав ва авававвааааааа
