Управляемый генератор импульсов

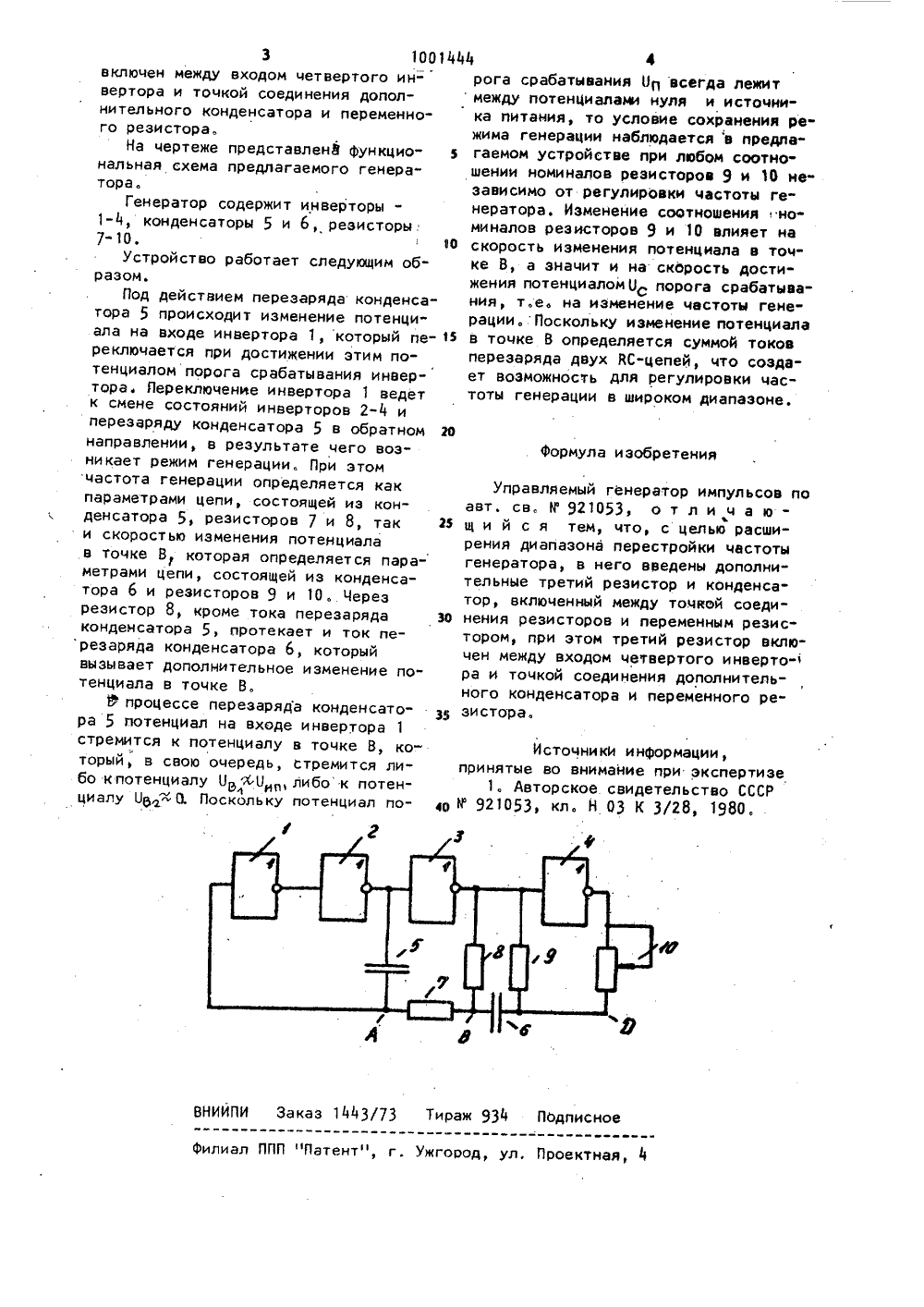

Союз Советски кСоциалистическихРеспублик 1)1001444 К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ополнктельное к авт. свив-ву Р 921.07,81 (21) 3312597/18-2 1)М. Кл. Н 03 К 3/28 заявки М присоединен еуддрстеаввмй кфмкт В) Приорнте Опублико но 28.02,8 Бюллетень до делам кэобратеннй и еткрытнй(72) Авторы изобретения В,С.Островский озловск Заявитель АТОР ИМПУЛЬСОВ ЛЯ ЕМЫЙ Цел ь изоапазона пер рение ди- генерато етения - ра тройки част ра Поставленная цель достигается тем,о в управляемый генератор импульсов, содержащий три последовательно соединенных инвертора, конденсатор, включенный между выходом второго и входом первого инвертора, постоянный и переменный резисторы, соединенные последовательно, причем второй вывод постоянного резистора подключен ко входу первого инвертора, четвертый инвертор и дополнительный резистор, включенный между выходом третьего инвертора и первым переменного. резистора, второй вывод переменного резистора соединен с выходом четвертого инвертора, вход которого подключен к выходу треего инвертора, в него введены доть олнительны енсатор, в оединения истором, и резисторов и переменн ри этом третий резист Изобретение относится к импульснойхнике и может быть использовано втройствах с перестройкой частоты. По основному автсв, 8 921053 известен управляемый генератор импульсов, содержащий четыре последовательно включенных инвертора, кон - денсатор, два постоянных резистора и переменный резистор, Конденсатор одной обкладкой соединен с выходом инвертора, а второй - со входом инвертора и резистором, второй вывод которого сое динен с резисторами . Второй вывод резистора соединен с выходом инвертора, а второй вывод резистора - с выходом инвертора1 1В известном управляемом генераторе импульсов при некоторых соотношениях резисторов времязадающей цепи происходит срыв режима генерации, что приводит к необходимости ограничения диапазона перестройки частоты генератора,третии резистор и конюченный между точкой1001 формула и зобретения 34 Подписн Заказ 1443/73 Т НИ ПП "Патент", г. Ужгор фил роектная включен между входом четвертого инвертора и точкой соединения дополнительного конденсатора и переменного резистора,На чертеже представлена функциональная схема предлагаемого генератора.Генератор содержит инверторы-4, конденсаторы 5 и 6резисторы 7-10.Устройство работает следующим образом.Под действием перезаряда конденсатора 5 происходит изменение потенциала на входе инвертора 1, который переключается при достижении этим потенциалом порога срабатывания инвертора. Переключение инвертора 1 ведетк смене состояний инверторов 2-4 и перезаряду конденсатора 5 в обратном направлении, в результате чего возникает режим генерации. При этом частота генерации определяется как параметрами цепи, состоящей из конденсатора 5, резисторов 7 и 8, так и скоростью изменения потенциала в точке В которая определяется параметрами цепи, состоящей из конденсатора 6 и резисторов 9 и 10Через резистор 8, кроме тока перезаряда конденсатора 5 протекает и ток перезаряда конденсатора 6, который вызывает дополнительное изменение потенциала в точке В.Ф процессе перезаряда конденсатора 5 потенциал на входе инвертора 1 стремится к потенциалу в точке В, который, в свою очередь, стремится либо к потенциалу ОХ О, либо к потенциалу О О. Поскольку потенциал по 444 4рога срабатывания Оп всегда лежитмежду потенциалами нуля и источника питания, то условие сохранения режима генерации наблюдается в предла"гаемом устройстве при любом соотношении номиналов резисторов 9 и 10 независимо от регулировки частоты ге"нератора. Изменение соотношения , номиналов резисторов 9 и 1 О влияет на в скорость изменения потенциала в точке В, а значит и на скорость достижения потенциалом О порога срабатывания, т.е. на изменение частоты генерации.Поскольку изменение потенциала И в точке В определяется суммой токовпереэаряда двух ВС-цепей, что создает воэможность для регулировки частоты генерации в широком диапазоне. Управляемый генератор импульсов поавт. св. Ю 921053, о т л и ч а ю щ и й с я тем, что, с целью расширения диапазона перестройки частоты генератора, в него введены дополнительные третий резистор и конденсатор, включенный между точкой соедиЗо нения резисторов и переменным резистором, при этом третий резистор включен между входом четвертого инверто- ра и точкой соединения дополнительного конденсатора и переменного рез эистора. Источники информации,принятые во внимание при экспертизе1, Авторское свидетельство СССР4 в Ю 921053, кл. Н 03 К 3/28, 1980,
