Генератор псевдослучайных сигналов
Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Описание

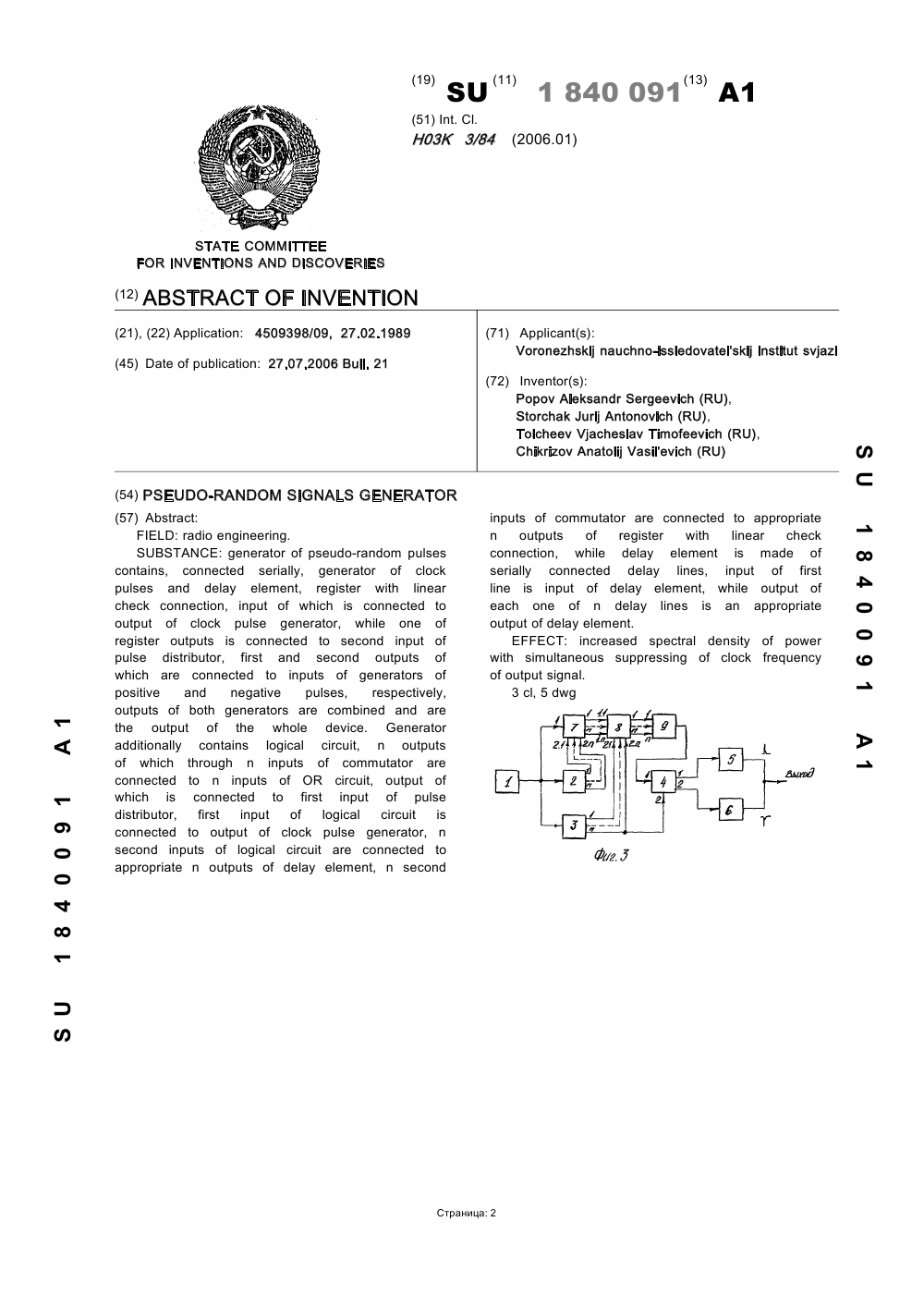

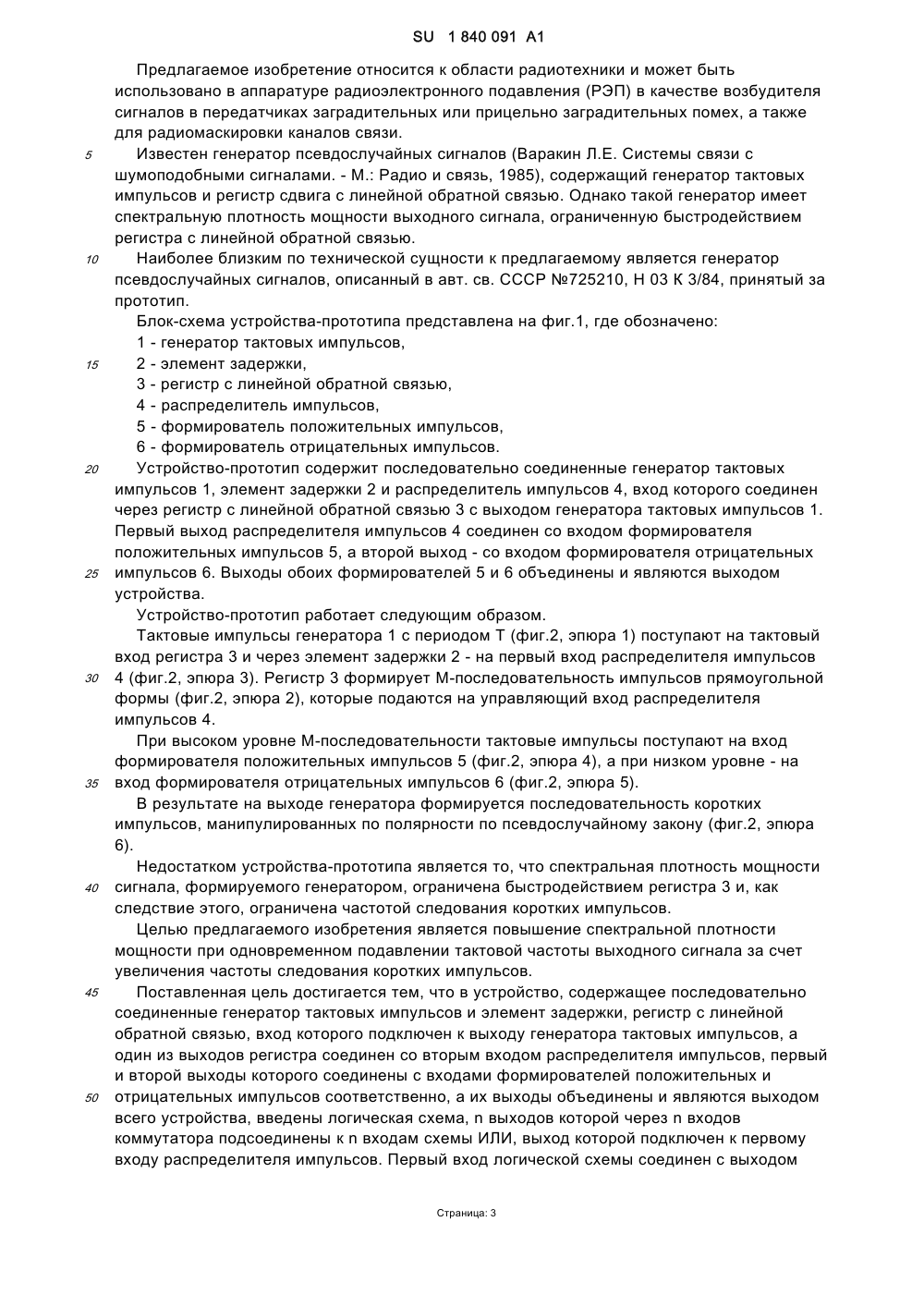

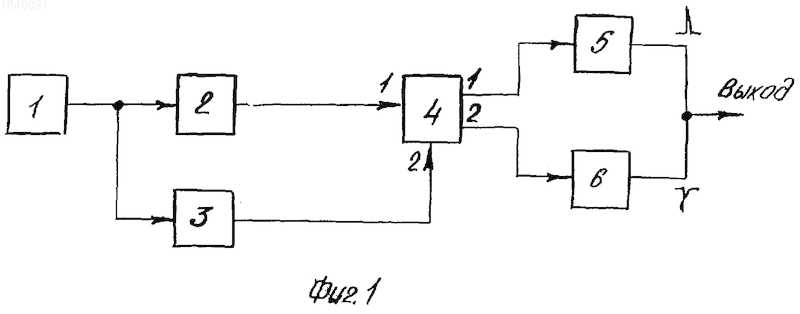

1. Генератор псевдослучайных сигналов, содержащий последовательно соединенные генератор тактовых импульсов и линию задержки, регистр сдвига с линейной обратной связью, вход которого соединен с выходом генератора тактовых импульсов, распределитель импульсов, управляющий вход которого соединен с выходом одного из разрядов регистра сдвига с линейной обратной связью, формирователь импульсов положительной полярности и формирователь импульсов отрицательной полярности, выходы которых объединены и являются выходом устройства, а выходы подключены соответственно к первому и второму выходам распределителя импульсов, отличающийся тем, что, с целью расширения области применения за счет обеспечения более равномерного спектра выходных сигналов и повышения спектральной плотности мощности выходных сигналов, в него введены логический узел, первый вход которого соединен с выходом генератора тактовых импульсов, многоканальный коммутатор, первый вход каждого канала которого соединен с выходом соответствующего разряда регистра сдвига с линейной обратной связью, элемент ИЛИ, каждый вход которого соединен с выходом соответствующего канала многоканального коммутатора, а выход подключен к входу распределителя импульсов, при этом второй вход каждого канала многоканального коммутатора соединен с соответствующим выходом логического узла, линия задержки выполнена многосекционной с числом секций, равным числу разрядов регистра сдвига с линейной обратной связью, выход каждой секции линии задержки соединен с соответствующим вторым входом логического узла.

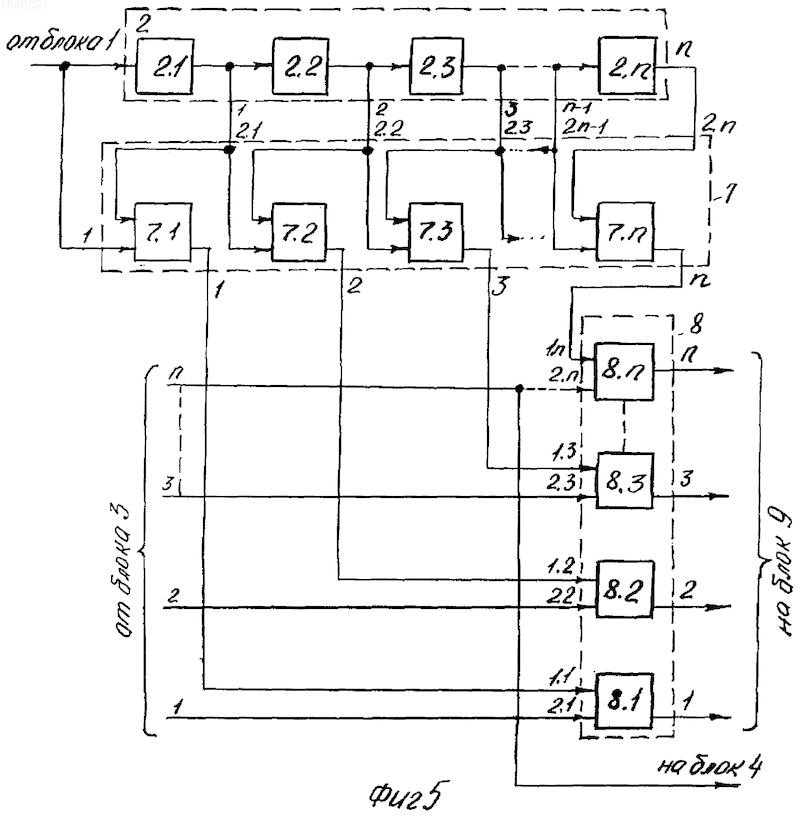

2. Генератор по п.1, отличающийся тем, что каждый канал многоканального коммутатора содержит элемент И, выход и первый, второй входы которого являются выходом и соответствующими входами соответствующего канала многоканального коммутатора.
3. Генератор по п.1, отличающийся тем, что логический узел содержит элементы ИСКЛЮЧАЮЩЕЕ ИЛИ, выход каждого из которых является соответствующим выходом логического узла, первым входом которого является первый вход первого элемента ИСКЛЮЧАЮЩЕЕ ИЛИ, вторые входы, кроме последнего, логического узла выполнены в виде соединенных между собой второго входа соответствующего предыдущего элемента ИСКЛЮЧАЮЩЕЕ ИЛИ, начиная с первого, и первого входа соответствующего последующего элемента ИСКЛЮЧАЮЩЕЕ ИЛИ, а последним вторым входом логического узла является второй вход последнего элемента ИСКЛЮЧАЮЩЕЕ ИЛИ.

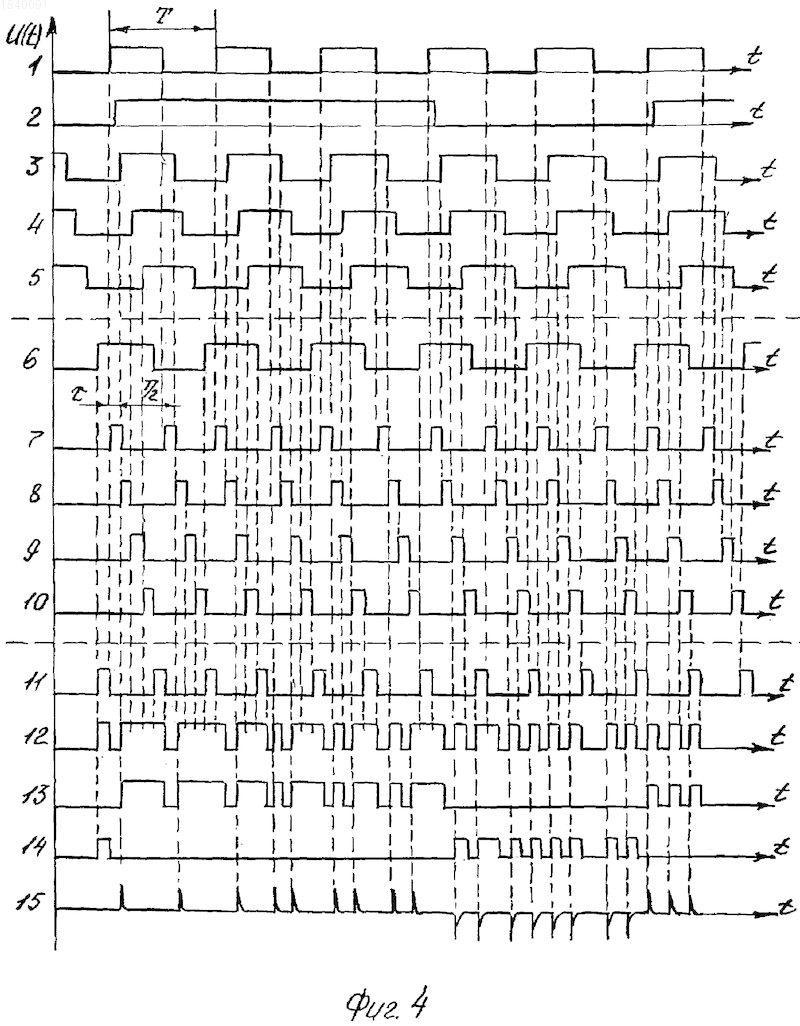

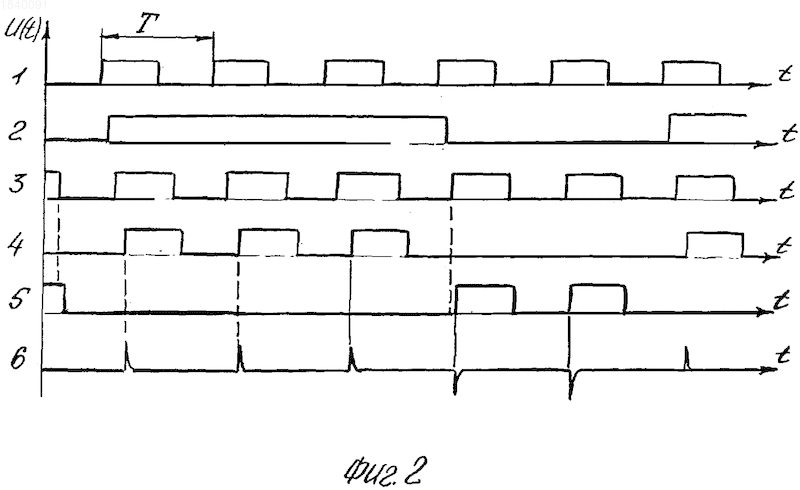

Рисунки
Заявка
4509398/09, 27.02.1989
Воронежский научно-исследовательский институт связи
Попов Александр Сергеевич, Сторчак Юрий Антонович, Толчеев Вячеслав Тимофеевич, Чикризов Анатолий Васильевич
МПК / Метки
МПК: H03K 3/84
Метки: генератор, псевдослучайных«, сигналов
Опубликовано: 27.07.2006
