Спускальная доска

Номер патента: 881519

Опубликовано: 15.11.1981

Авторы: Газин, Золотых, Милько

МПК: F28F 9/18

Метки: аппарата, доске, отверстий, прошивки, работы, теплообменного, трубной

...этого давление в емкости б резко падает, и вместе с выбрасыванием жидкости происходит удаление продуктов эрозии из зоны обработки. После снижения давления в емкости б она опускается в исходное положение под действием пружины 2 и собственного веса. Далее цикл повторяется до достижения заданной глубины прошивки, которая обеспечивается механизмом 3 вертикального перемещения по заданной программе с помощью управляющего .блока 15. Этот же блок осуществляет постепенное увеличение рабочего давления газа по мере углубления электрода в трубную доску. Пружина 2 подобрана таким образом, что по мере углубления электрода 1 в трубную доску 7 и его износа происходит уменьшение зазора между емкостью б и трубнойдоской 7 во время подачи газа в...

Номер патента: 100328

Опубликовано: 01.01.1955

Автор: Чичахишвили

МПК: A61D 7/00

Метки: капсулодержатель

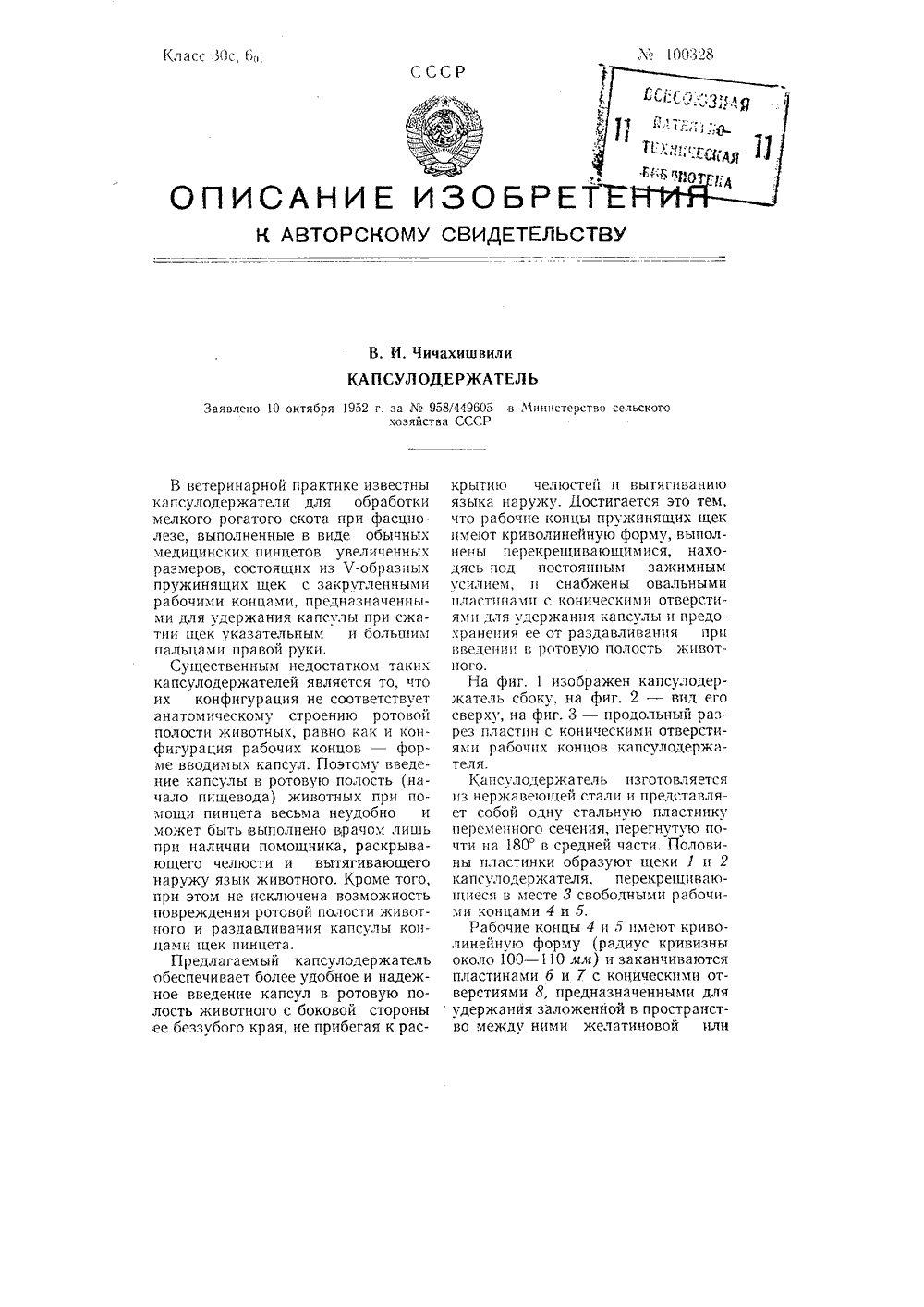

...фиг. 1 изображен капсулодержатель сбоку, на фиг. 2 - вид его сверху, на фиг. 3 продольныи разрез пластин с коническими отверстиями рабочих концов капсулодержателя.Капсулодержатель изготовляется пз нержаве 1 ощей стали и представляет собой одну стальную пластинку переменного сечения, перегнутую почти на 180 в средней части. Половины пластинки образуют щеки 1 и 2 капсулодержателя, перекрещивающиеся в месте 3 свободными рабочими концами 4 и 5.Рабочие концы 4 и Б имеют криволинейную форму (радиус кривизны около 100 в 1 мм) и заканчиваются пластинами б и 7 с коническими отверстиями 8, предназначенными дляудержания заложенной в пространство между ними желатиновой или1 О 0328 Фнг. 1 2 Фиг. 2 б Отв. редактор И. В. Макаров. Л 104955 от 6/Й...

Номер патента: 1708356

Опубликовано: 30.01.1992

Автор: Савченко

МПК: A61M 16/04, A61M 5/00

Метки: верхних, восстановления, дыхательных, проходимости, путей

...проксимальный конец аспирационной трубки 5 подсоединен к вакуум-аспиратору(не показан). Интубационная трубка 2 представляет собой обычное приспособление для интубации больного, являющееся элементом системы искусственной вентиляции легких (ИВЛ) и, как правило, выполнена из нетоксичной пластмассы или резины и не может быть использована без элемента жесткости, Аспирационная трубка 5 выполнена из любого коррозионно-стойкого металла либо жесткого пластика и сохраняет приданную ей форму, Край рабочего конца аспирационной трубки 5 округлен, например завальцован,Устройство 1 в сборе (фиг. 2) представляет собой интубационную трубку 2 с установленной в ней аспирационной трубкой 5 с предварительно заданной необходимой формой, Интубационная...

Номер патента: 1813007

Опубликовано: 30.04.1993

Автор: Крюков

МПК: B01D 27/06, B01D 29/07

Метки: фильтр

...полка 10, имеющая меньшую ширину, чем 6 д более широкая полка 11, контактирует С кромкой 12 с частью наружного витка 14 ( фильтрующей шторы у ее внешнего края и внедрена в нее, а полка 11 большей ширины внедрена кромкой 13 в боковую поверхность участка 15 фильтрующей шторы, удаленного от ее края. Это обеспечивает д надежную фиксацию внешнего края фильтрующей шторы и, кроме того, исключает просачивание неочищенной жидкости под весь концевой участок наружного виткафильтрующей шторы, Концыэлемента 8 установлены в торцевых крышках 5 между их кольцевыми выступами 6 и фильтрующей шторой 2. Причем благодаря разной ширине полок 10 и 11 и упругости материала шторы 5 2; элемент 8 располагается в крышках 5 без перекоса, взаимодействия с...

Номер патента: 2941

Опубликовано: 31.05.1927

Автор: Плотников

МПК: G01B 3/04, G01B 3/24

Метки: доска, листов, проволоки, толщины

...которой сделан, сходящийся уступами, вырез д(, при чем ширина выреза отдельных уступов равна диаметром наиболее часто употребляе-мыхпроволоки и толщинам листового металла. По сторонам уступов нанесены соответствующие толинам цыфры, а по внешней стороне д Ъ доски - миллиметровые деления.Видоизмененная калиберная доска, предназначаемая для грубого, прибли-зительного и точного измерения (фиг, 2), имеет три выреза, предста-вляющие собою три острых угла (без, уступов по сторонам), обращенныеленному 24 декабря 1924 года1223). своими отверстиями в противоположные стороны, при чем начальная ширина отверстия 1 втрое больше - де, а последнее вдвое меньше Ь д. На стороне д нанесены деления соответствующие диаметрампроволоки, при чем указанные...
