Способ геоэлектроразведки

СПОСОБ ГЕОЭЛЕКТРОРАЗВЕДКИ, включающий возбуждение заземленной электрической линией периодически разночастотных импульсов тока, измерение на площади в стационарных пунктах первой разности потенциалов электрического поля, по которой судят о свойствах разреза, отличающийся тем, что, с целью повышения точности определения изменения геоэлектрических свойств разреза во времени, дополнительно возбуждают импульсы тока в линейно независимых направлениях, в указанных направлениях дополнительно измеряют первые и вторые разности потенциала электрического поля, по измеренным разностям определяют элементы матрицы тензора геоэлектрических свойств разреза, исходя из системы уравнений:









где ²v^x(y,z)_x(y,z)(I,II,III) конечные разности потенциала при линейно независимых положениях I, II, III,
t^x(y,z)_xx(yx,zx) коэффициент, характеризующий трехмерный геоэлектрический разряд,
строят полярные диаграммы этих элементов, а о геоэлектрических свойствах разреза судят по аномальным отклонениям во времени и пространстве элементов матрицы Z и полярных диаграмм.

Изобретение относится к электроразведке и может быть применено при исследовании изменения электропроводности во времени в стационарных пунктах наблюдений, в частности для прогноза землетрясения, контроля за экологической обстановкой и др.
Целью изобретения является повышение точности определения изменения геоэлектрических свойств разреза во времени путем измерения компонент электрического поля, их пространственных производных и формирования интерпретационных алгоритмов, защищенных от действия локальных приповерхностных неоднородностей.
Поставленная цель достигается тем, что геоэлектрический разрез последовательно возбуждается разнонаправленными электрическими линиями. В линию подается периодический сигнал тока. В пунктах наблюдения перпендикулярными установками измеряют первую и вторую разности потенциалов или их отношения. По измеренным величинам определяют элементы матрицы тензорной характеристики электропроводности. Изменение этих элементов во времени и пространстве характеризует изменение геоэлектрических свойств.
Сущность способа заключается в следующем. В трехмерных разрезах пространственные разности потенциала связаны линейными уравнениями вида:
²U_x^x(I, II, III) t_xx^x U_x + t_xy^x U_y + t_xz^x U_z
²U_y^x(I, II, III) t_yx^x U_x + t_yy^x U_y + t_yz^x U_z
²U_z^x(I, II, III) t_zx^z U_x + t_zy^x U_y + t_zz^x U_z
²U_x^y(I, II, III) t_xx^y U_x + t_xy^y U_y + t_xz^y U_z
²U_y^y(I, II, III) t_yx^y U_x + t_yy^y U_y + t_yz^y U_z
²U_z^y(I, II, III) t_zx^y U_x + t_zy^y U_y + t_zz^y U_z
²U_x^z(I, II, III) t_xx^z U_x + t_xy^z U_y + t_xz^z U_z
²U_y^z(I, II, III) t_yx^z U_y + t_yy^z U_y + t_yz^z U_z
²U_z^z(I, II, III) t_zz^y U_z + t_zy^z U_y + t_zz^z U_z, (1) где t_{xx(yx, zx)}^{x(y, z)} коэффициенты, характеризующие трехмерный геоэлектрический разрез;
I, II, III линейно-независимые направления, в которых возбуждается разрез;
U_x, U_y, Y_z первые пространственные разности потенциалов в направлениях x(y, z);
²U_{x(y, x)}^{x(y, z)} вторые пространственные разности потенциалов в направлении x(y, z).
Элементы t зависят от геоэлектрических свойств разреза, местонахождения точки наблюдения и типа источника возбуждения. Они не зависят от интенсивности и поляризации источника.
На поверхности земли, где U_z 0, система (1) упрощается:
²U_x^x(I, II) t_xx^x U_x + t_xy^x U_y
²U_y^x(I, II) t_yx^x U_x + t_yy^x U_y (2)
²U_x^y(I, II) t_xx^x U_x + t_xy^y U_y
²U_y^y(I, II) t_yx^y U_x + t_yy^y U_y.
Коэффициенты t характеризуют трехмерный геоэлектрический разрез и обладают следующим свойствами.
1. Защищены от действия локальных приповерхностных неоднородностей, возникающих вблизи возбуждающей и измерительной установок.
2. Позволяют судить о направлении максимального изменения свойства разреза в каждом пункте измерения.
На фиг. 1 сравнивается устойчивость определения традиционных параметров Е_х и Е_у и дифференциально-нормированных па- раметров /E_x; /E_y
t_xx^x; t_yx^y; t_yy^y. Разрез состоит из полупространства, содержащего сферу повышенного сопротивления. Моделируется профилирование установкой меньшего радиуса сферы. Модель возбуждается заземленным диполем постоянного тока, азимуты которого 0,30 и 60^о. Графики компонент электрического поля существенно зависят от поляризации источника. Гораздо более устойчивы графики отношений пространственной производной поля к напряженности. Не зависимы от поляризации источника элементы дифференциальной матрицы. В такой модели изменение поляризации возбуждающего тока может происходить из-за возникновения неоднородности вблизи источника. Неоднородность исказит значения Е и Е/Е, но не действует на t.

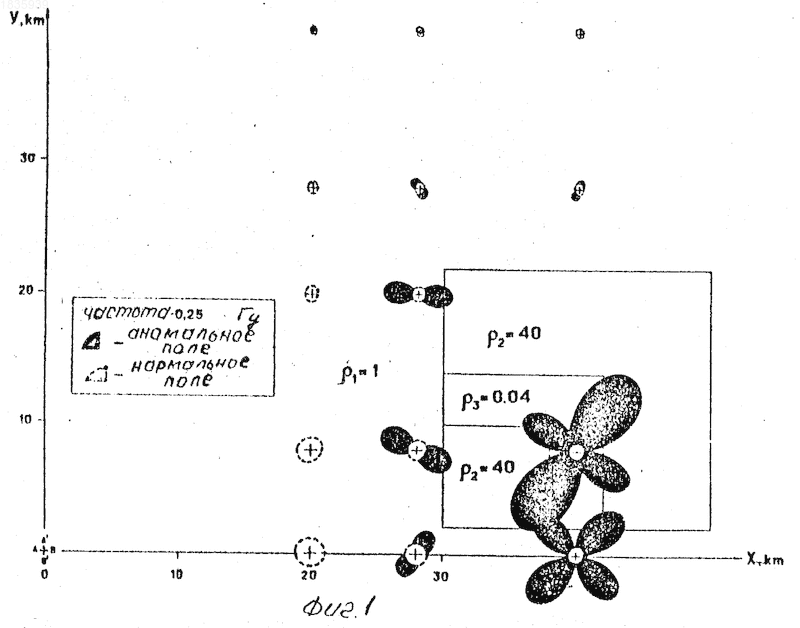

На фиг. 2 показано, как с помощью круговых диаграмм дифференциально-нормированной характеристики можно определить градиенты неоднородности трехмерного геоэлектрического разреза. Двухслойная проводящая модель содержит выступ высокоомного основания, осложненный проводящим каналом. Модель возбуждается двумя перпендикулярными заземленными диполями, расположенными на поверхности и генерирующими синусоидальные импульсы тока с частотой 0,25 Гц. Не закрашены диаграммы, полученные из поверхности одномерного двухслойного разреза. Это окружности: свойства разреза одинаковы во всех горизонтальных направлениях. Радиус окружностей уменьшается с удалением от источника возбуждения. Закрашены диаграммы на поверхности трехмерного разреза. Направление максимальных осей указывает на направление максимальной неоднородности. Площадь диаграмм уменьшается при уменьшении неоднородности. В стороне от неоднородности диаграммы для одномерной и трехмерной модели совпадают.

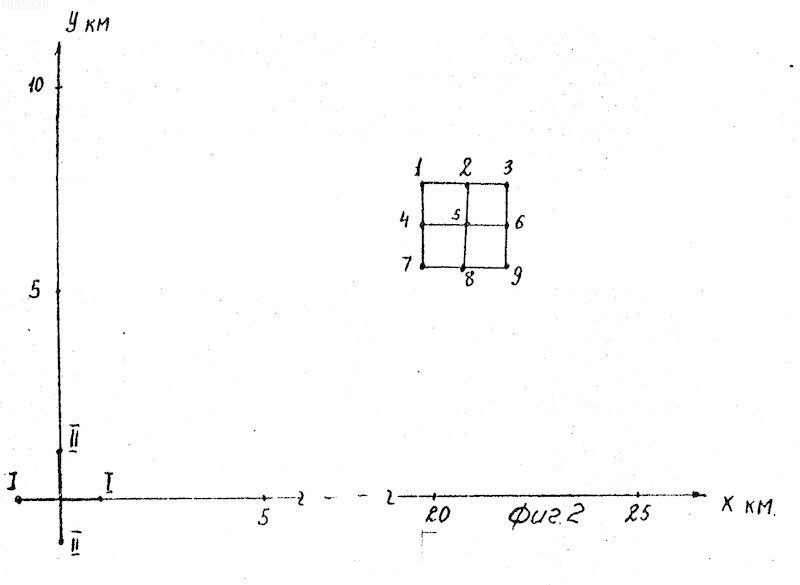

На фиг.3 показана схема датчиков возбуждения и приема сигналов на поверхности Земли. Возбуждение осуществляется последовательно перпендикулярными электрическими линиями I-I и II-II. Регистрация сигнала производится девятиэлектродной измерительной установкой. Например, для того чтобы воспользоваться системой (2) необходимо сигнал U_x снять с электродов 4 и 6; сигнал U_y с электродов 2 и 8; сигнал ²U_x с электродов 4-6; сигнал ²U_y с электродов 1, 7, 3 и 9.
Способ реализуется следующим образом.
Для практического определения коэффициентов, например, системы (2) необходимо при двух линейно независимых положениях источника (положения I, II), измерить первые и вторые пространственные разности потенциалов и определить коэффициенты t.
Например,
t^x_xx
Возбуждение разреза осуществляется перпендикулярными заземленными электрическими линиями АВ размером 1-2 км. Токовые импульсы генерируются используемыми при стационарных работах источниками периодических сигналов силой в несколько сотен ампер. Используются три частоты возбуждения ₁; ₂= 0,1 ₁; ₃=0,1 ₂ такие, что ₁ в данных геоэлектрических условиях обеспечивает изучение разреза на глубину в 2-3 км.
Выполняются площадные измерения. Последовательно от каждой из возбуждающих линий регистрируются сигналы U_x, U_y, ²U_x, ²U_y.
Стационарные пункты наблюдений располагаются с учетом геосейсмических особенностей района исследования. Измерения выполняются 4-6 раз в сутки.
Объектом изучения данным способом являются аномальные изменения во времени элементов тензорной характеристики электропроводности, которые могут быть вызваны, в частности, изменением напряжений горных пород, предшествующим землетрясению; изменением экологической обстановки при закачке промышленных отходов; извлечением полезных ископаемых при эксплуатации месторождений и др.

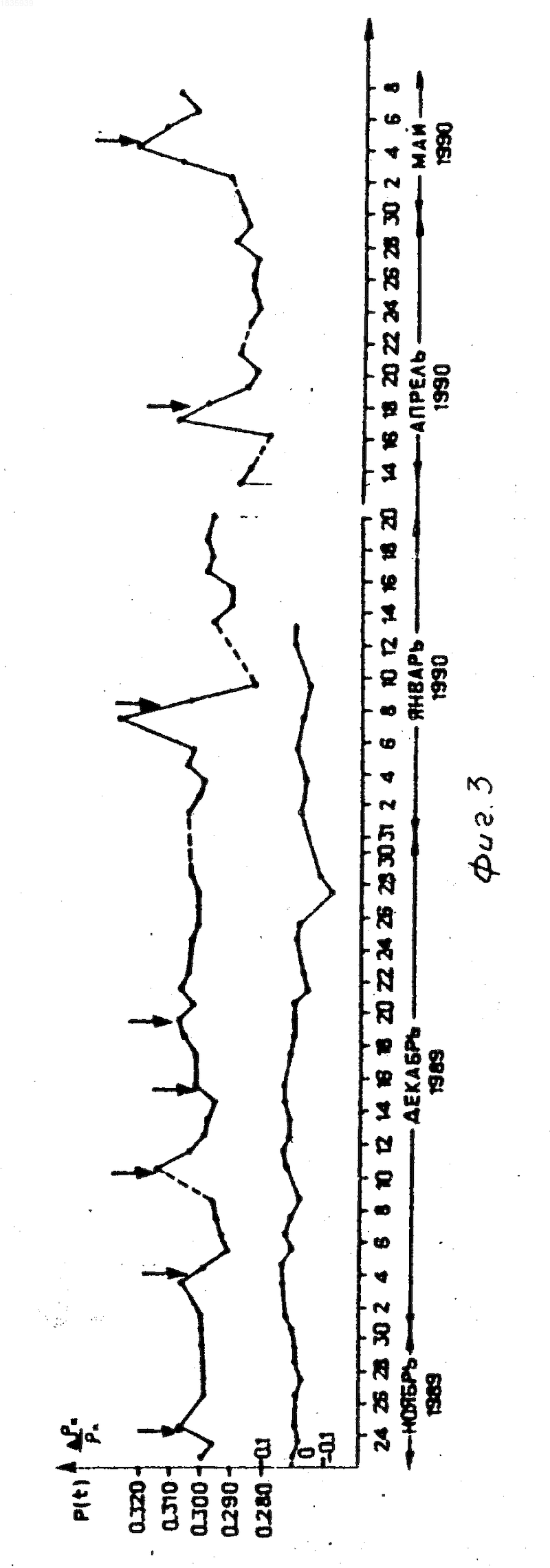

Интерпретационным параметром являются аномальные (на 10 и более) изменения во времени и пространстве коэффициентов t, полярных диаграмм этих коэффициентов и их частотных или пространственных трансформаций.
Технико-экономические преимущества предлагаемого способа по сравнению с известными заключаются в том, что повышение точности определения изменений геоэлектрических свойств разреза приведет к существенному уменьшению негативных последствий геодинамических процессов и экологического загрязнения.
Использование: для исследования изменения во времени электропроводности в стационарных пунктах наблюдения, в частности для прогноза землетрясения или контроля за экологической обстановкой. Сущность изобретения: способ заключается в возбуждении импульсов тока в разрезе заземленными перпендикулярными электрическими линиями и измерении первых и вторых разностей потенциалов при помощи системы заземленных дипольных и квадрупольных установок. По измеренным разностям определяется тензорная характеристика электропроводности. По изменениям элементов тензорной характеристики во времени судят об изменении геоэлектрических свойств разреза. 3 ил.
