Модельный заряд для испытаний взрывчатого вещества
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1811747
Авторы: Андреевских, Денденков, Фомичева, Хабаров
Формула
1. Модельный заряд для испытаний взрывчатого вещества, выполненный в виде прутка из исследуемого ВВ с дискретным изменяющимся поперечным сечением, отличающийся тем, что, с целью повышения точности и определения критического сечения взрывчатого вещества путем уменьшения влияния продуктов взрыва прореагировавших участков прутка на детонационный процесс, каждая часть прутка с постоянным сечением образована расположенными под углом друг к другу прямолинейными участками.
2. Заряд по п.1, отличающийся тем, что каждая часть прутка постоянного сечения образована расположенными под углом 90o друг к другу прямолинейными участками.
Описание
Цель изобретения повышение точности определения критического сечения взрывчатого вещества путем уменьшения влияния продуктов взрыва прореагировавших участков прутка на детонационный процесс.

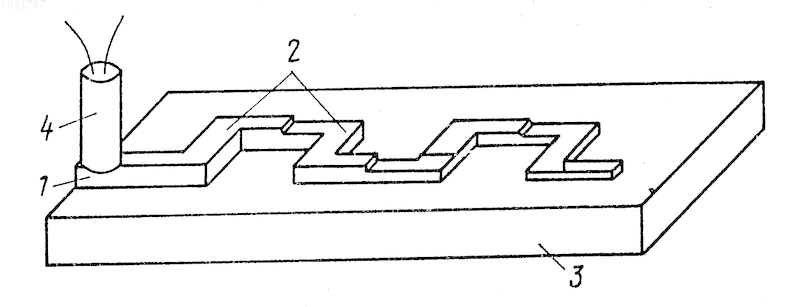

На чертеже изображен модельный заряд, выполненный в виде прутка 1 переменного сечения из исследуемого BB с изогнутым участком 2, системы регистрации пластины из инертного материала 3 и средства инициирования 4.
Модельный заряд для исследования взрывчатого вещества работает следующим образом.
Средство инициирования 4 детонирует пруток 1 со стороны его большего сечения. В прутке 1 начинает распространяться последовательно по его участкам детонационная волна, причем сечение прутка BB от участка к участку уменьшается, но на каждом участке оно постоянно. На каждом изогнутом участке 2 прутка BB происходит поворот потока продуктов взрыва и действие этого "поршня" за поворотом снимается. Поэтому вырождение детонации начинается при сравнительно больших значениях сечений прутка BB, чем, например, в прототипе, что способствует более правильному определению критического (работоспособного) сечения, например, для взрывных систем, имеющих прутки с поворотами ВВ.
Изобретение относится к исследованию взрывчатых веществ, в частности к определению детонационных свойств BB по их критическим сечениям. Цель изобретения состоит в повышении точности определения критического сечения взрывчатого вещества путем уменьшения влияния продуктов взрыва прореагировавших участков прутка на протекание процесса в нем. Модельный заряд взрывчатого вещества содержит пруток 1 с дискретно изменяющимся поперечным сечением. Каждая часть прутка с постоянным сечением образована расположенными под углом 90o друг к другу прямолинейными участками 2. Для инициирования заряда используется электродетонатор 4, а для регистрации протекания процесса - пластина из инертного материала. 1 з.п. ф-лы, 1 ил.
Рисунки
Заявка
4815688/23, 16.04.1990
Всесоюзный научно-исследовательский институт экспериментальной физики
Фомичева Л. В, Хабаров И. П, Андреевских Л. А, Денденков Ю. П
МПК / Метки
МПК: G01N 33/22
Метки: вещества, взрывчатого, заряд, испытаний, модельный
Опубликовано: 10.02.1997
