Пьезоэлектрический преобразователь
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
ПЬЕЗОЭЛЕКТРИЧЕСКИЙ ПРЕОБРАЗОВАТЕЛЬ, содержащий низкоомную базу, выполненную в виде трехгранной призмы с тупым углом при вершине тыльных граней, и размещенный на ее основании с акустическим контактом с ним слой пьезополупроводника с диффузионной высокоомной областью, отличающийся тем, что, с целью уменьшения искажений амплитудно-частотной характеристики, угол при вершине тыльных граней выбран в пределах 115 - 130o.
Описание
Целью изобретения является уменьшение искажений амплитудно-частотной характеристики пьезоэлектрического преобразователя.

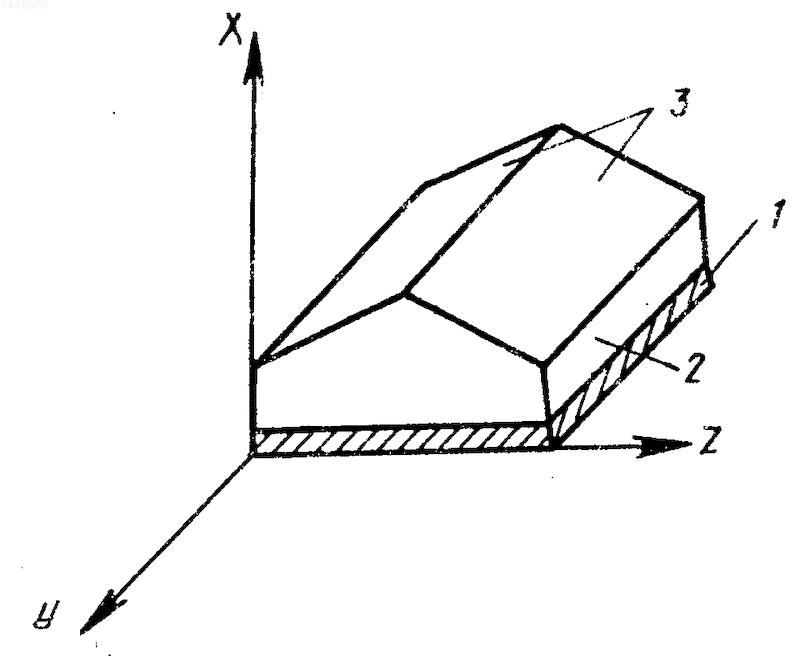

На чертеже показана конструкция пьезоэлектрического преобразователя.
Преобразователь содержит низкоомную базу 1 и слой пьезополупроводника 2 с диффузионной высокоомной областью. Низкоомная база 1 выполнена в виде трехгранной призмы с тупым углом при вершине тыльных граней 3. Угол при вершине тыльных граней 3 составляет 115-130о. Слой пьезополупроводника 2 присоединен одной стороной к основанию трехгранной призмы с акустическим контактом с ним, а другой стороной к звукопроводу (на чертеже не показан). Слой пьезополупроводника 2 может быть выполнен, например, из сульфида кадмия, селенида кадмия.
Пьезоэлектрический преобразователь работает следующим образом. При подаче на диффузионную высокоомную область слоя пьезополупроводника 2 переменного электрического напряжения в нем возбуждается ультразвуковая волна, передаваемая в звукопровод. Низкоомная база 1 является механической основой для слоя пьезополупроводника 2 и одновременно служит тыльной акустической нагрузкой полуволнового слоя пьезополупроводника 2.
Оптимальными в режиме приема низкоомными базами 1 являются такие, которые обеспечивают минимальный угол между нормалью к фронту волны, пришедшей из низкоомной базы 1, и плоскостью, в которой лежит слой пьезополупроводника 2, т. е. осью 2 пьезополупроводникового кристалла. Это условие обеспечивается при выборе угла при вершине тыльных граней 3 от 115 до 130о. Эти же углы являются оптимальными для подавления тыльного сигнала в режиме излучения, поскольку обеспечивают падение сдвиговых волн на границу раздела под углом не более 62о, что обуславливает их полное внутреннее отражение и отсутствие их прохождения в звукопровод.
В пьезоэлектрическом преобразователе, выполненном в соответствии с изобретением, на частотах 10-40 МГц обеспечивается уменьшение уровня тыльного сигнала, например, на 24-45 дБ (а при нанесении на тыльные грани 3 поглотителя - до 34-49 дБ), что уменьшает искажения амплитудно-частотной характеристики. Ее неравномерность на частотах ниже 50 МГц составляет 0,1-0,4 дБ, на частотах выше 50 МГц - не более 0,1 дБ.
Изобретение относится к радиоэлектронике. Целью изобретения является уменьшение искажений амплитудно-частотной характеристики пьезоэлектрического преобразователя. В преобразователе, содержащем низкоомную базу 1 и слой пьезополупроводника 2 с диффузионной высокоомной областью, низкоомная база выполнена в виде трехгранной призмы с тупым углом при вершине тыльных граней 3 в пределах 115 - 130°. Такие углы являются оптимальными с точки зрения обеспечения минимального угла между нормалью к фронту волны, пришедшей из низкообмной базы 1, и плоскостью, в которой лежит слой пьезополупроводника 2, в режиме приема. Они оптимальны и для подавления тыльного сигнала в режиме излучения, поскольку при этом обеспечивается полное внутреннее отражение сдвиговых волн. 1 ил.
Рисунки
Заявка
4252165/22, 25.05.1987
Адоньев В. Г, Невский Ю. Е
МПК / Метки
МПК: H01L 41/08, H03H 9/00
Метки: пьезоэлектрический
Опубликовано: 15.12.1994
Код ссылки
<a href="https://patents.su/1-1448986-pezoehlektricheskijj-preobrazovatel.html" target="_blank" rel="follow" title="База патентов СССР">Пьезоэлектрический преобразователь</a>
