Сверхрегенеративный приемопередатчик
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1236906
Автор: Иванов
Формула
1. Сверхрегенеративный приемопередатчик по авт. св. N 1106262, отличающийся тем, что, с целью повышения чувствительности, в него введены два ключа, резистор и источник модулирующего напряжения, причем первый ключ включен между первым входом и вторым выходом автогенератора, последовательно соединенные резистор и второй ключ включены между вторым входом и вторым выходом автогенератора, а управляющие входы ключей соединены с выходами источника модулирующего напряжения.
2. Приемопередатчик по п.1, отличающийся тем, что первый и второй ключи выполнены на первом и втором транзисторах, причем первыми и вторыми входами ключей являются соответственно эмиттеры и коллекторы транзисторов, а управляющими входами ключей базы транзисторов.
Описание
Цель изобретения повышение чувствительности.

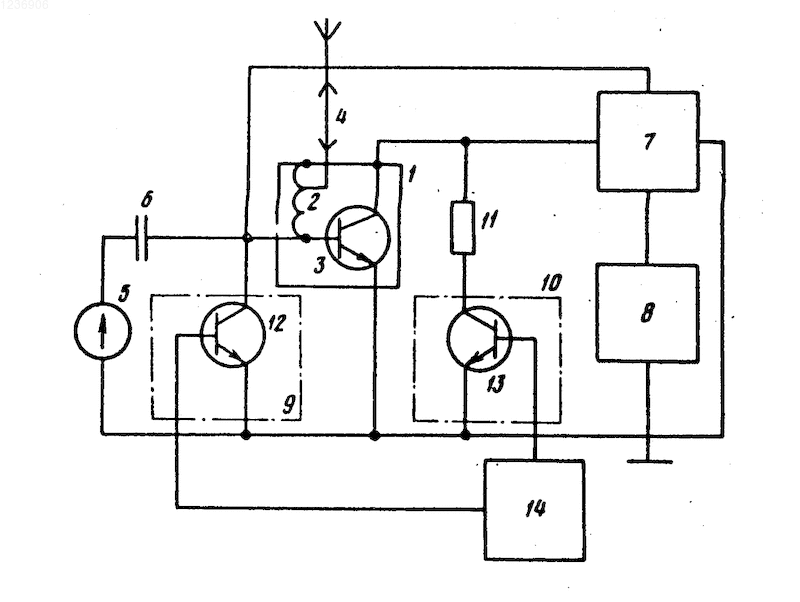

На чертеже представлена структурная электрическая схема предложенного приемоответчика.
Приемоответчик содержит автогенератор 1, включающий резонатор 2 и транзистор 3, антенну 4, генератор 5 суперирующих импульсов, конденсатор 6, блок 7 стабилизации среднего тока, источник 8 питания, ключи 9 и 10, резистор 11, при этом ключи 9 и 10 выполнены на транзисторах 12 и 13, и источник 14 модулирующего напряжения.
Сверхрегенеративный приемопередатчик работает следующим образом. При отсутствии на управляющих входах ключей 9 и 10 модулирующих импульсов оба ключа разомкнуты. На конденсаторе 6 устанавливается постоянное напряжение в запирающем направлении Eсб под воздействием суперирующих импульсов и постоянной составляющей тока базы транзистор 3 автогенератора 1, задаваемое блоком 7 стабилизации среднего тока.
При этом обеспечивается необходимое превышение пусковым током Iп граничного значения Iгр и соответственно необходимое время задержки
З, т.е. заданная чувствительность устройства. Резистор 11 отключен от второго выхода автогенератора, поэтому весь ток с первого выхода блока 7 стабилизации среднего тока протекает через автогенератор 1.При поступлении на управляющие входы ключей 9 и 10 (базы транзисторов 12 и 13) отпирающих модулирующих импульсов оба ключа открываются. Замыкание первого ключа 9 приводит к запиранию автогенератора 1 и прекращению генерации радиоимпульсов на время действия модулирующего импульса.
В течение импульса
m конденсатор 6 заряжается суперирующими импульсами в запирающем направлении, поэтому по окончании действия модулирующего импульса, вызывающего размыкание ключа 9, конденсатор 6 разряжается до исходного уровня Eсб. При этом пусковой ток постепенно возрастает до установившегося нормального значения, а чувствительность устройства от максимального значения плавно снижается в течение b до нормального уровня.Ответный сигнал при попадании запросных импульсов в интервал восстановления
b вследствие высокой чувствительности нормально формируется и модуляция сигнала не вызывает ухудшения наблюдения ответного сигнала на наземном радиолокаторе.Ключ 10 и резистор 11 исключают влияние изменения информативного параметра модулирующего сигнала периода повторения Tm на чувствительность устройства.
Ключ 10 замыкается и размыкается одновременно с ключом 9. Таким образом, при запирании автогенератора 1 (при замкнутом ключе 9) весь ток с первого выхода блока 7 стабилизации течет через резистор 11, так как ключ 10 тоже замкнут. Величина резистора 11 выбирается равной эквивалентному сопротивлению автогенератора 1 постоянного тока. Вследствие этого средний за период модуляции Tm ток, текущий через блок 7 стабилизации среднего тока, не зависит от периода Tm и длительности импульса
m модулирующего сигнала.Транзисторы 12 и 13 работают в ключевом режиме.
С целью компенсации увеличения длительности паузы в излучении за счет разряда конденсатора 6 управляющие входы ключей 9 и 10 подключены к разным выходам источника 14 модулирующего напряжения, в котором можно предусмотреть соответствующее увеличение длительности импульса, поступающего на вход ключа 10.
1. Сверхрегенеративный приемопередатчик по авт. св. N 1106262, отличающийся тем, что, с целью повышения чувствительности, в него введены два ключа, резистор и источник модулирующего напряжения, причем первый ключ включен между первым входом и вторым выходом автогенератора, последовательно соединенные резистор и второй ключ включены между вторым входом и вторым выходом автогенератора, а управляющие входы ключей соединены с выходами источника модулирующего напряжения.
2. Приемопередатчик по п.1, отличающийся тем, что первый и второй ключи выполнены на первом и втором транзисторах, причем первыми и вторыми входами ключей являются соответственно эмиттеры и коллекторы транзисторов, а управляющими входами ключами - базы транзисторов.
Рисунки
Заявка
3860668/09, 29.12.1984
Уральский политехнический институт им. С. М. Кирова
Иванов В. Э
МПК / Метки
МПК: G01S 7/00
Метки: приемопередатчик, сверхрегенеративный
Опубликовано: 20.02.1997
