Переключатель

1. Переключатель, содержащий корпус с крепежными лепестками с закрепленными в нем коммутационными модулями, каждый из которых включает в себя корпус с направляющим пазом, шток с направляющим пазом и фиксирующий элемент, который размещен в упомянутых пазах корпуса и штока, орган управления, опорный элемент, установленный на штоке, возвратную пружину, размещенную между опорным элементом и корпусом переключателя, отличающийся том, что, с целью упрощения конструкции, увеличения срока службы и повышения надежности, фиксирующий элемент выполнен в виде шарика.
2. Переключатель по п.1, отличающийся тем, что опорный элемент выполнен в виде цилиндра со ступеньками на внешней и внутренней поверхностях цилиндра у одного из его торцов, причем у указанного торца выполнены фигурные пазы, часть каждого из которых параллельна оси цилиндра, а часть перпендикулярна ей.
3. Переключатель по п.1 или 2, отличающийся тем, что корпус каждого коммутационного модуля выполнен с пазами, а лепестки корпуса переключателя имеют скосы, которое упираются в кромки указанных пазов так, что усилие прижима корпуса модуля к корпусу переключателя направлено вдоль оси модуля к органу управления.

Изобретение относится к электротехнике, а более конкретно к кнопочным переключателям, содержащим один или несколько коммутационных модулей с механизмом фиксации каждой кнопки, и может быть использовано для коммутации электрических цепей постоянного и переменного токов в радиоэлектронной аппаратуре.
Известны кнопочные переключатели, содержащие корпус, в котором закреплены коммутационные модули, возвратные пружины, которые установлены на штоках модулей, опорные элементы и механизм фиксации [1]
Их механизмы фиксации быстро изнашиваются, а крепление коммутационных модулей к корпусу переключателя недостаточно надежно.
Известны также кнопочные переключатели [2] содержащие корпус с крепежными лепестками с закрепленными в нем коммутационными модулями, каждый из которых включает в себя корпус с направляющим пазом, шток с направляющим пазом и фиксирующий элемент, который размещен в упомянутых пазах корпуса и штока, орган управления, опорный элемент, установленный на штоке, и возвратную пружину, размещенную между опорным элементом и корпусом переключателя.
Эти переключатели обладают ограниченным сроком службы из-за большого износа направляющих пазов, вследствие постоянного перемещения в них фиксирующего элемента в виде оси, недостаточно надежны и сложны из-за большого количества деталей и их конфигурации.
Кроме этого, при сборке переключателей их детали нужно ориентировать по поворотным степеням свободы тела и устанавливать сложными движениями, вследствие чего трудно автоматизировать сборку этих переключателей.
Целью изобретения является повышение надежности, увеличение срока службы, а также упрощение конструкции.
Поставленная цель достигается тем, что в переключателе фиксирующий элемент выполнен в виде шарика.
Опорный элемент выполнен в виде цилиндра со ступеньками на внешней и внутренней поверхностях цилиндра и одного из его торцов, причем у указанного торца выполнены фигурные пазы, часть каждого из которых параллельна оси цилиндра, а часть перпендикулярна ей.
Переключатель может быть однокнопочным или многокнопочным, одномодульным или многомодульным. Крепление модулей к корпусу переключателя в значительной мере определяет надежность работы переключателя и технологичность его сборки, причем с точки зрения надежности лучшим является то крепление, которое при сборке создавало бы усилие вдоль оси модуля.
С этой целью корпус каждого коммутационного модуля выполнен с пазами, а лепестки корпуса переключателя имеют скосы, которые упираются в кромки указанных пазов, так что усилие прижима корпуса коммутационного модуля к корпусу переключателя направлено вдоль оси модуля к органу управления.

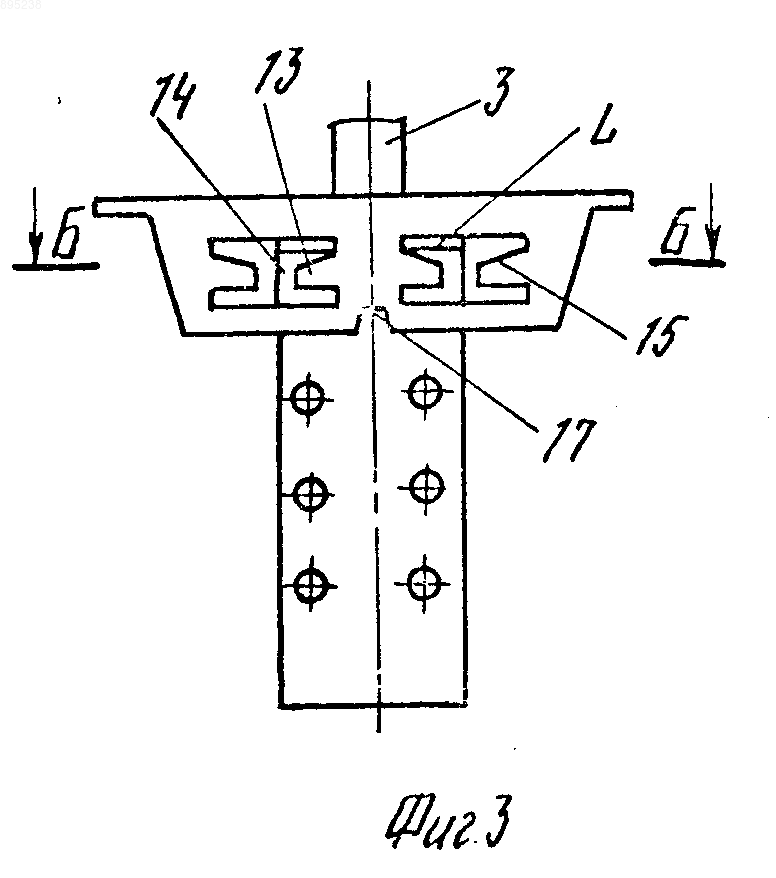

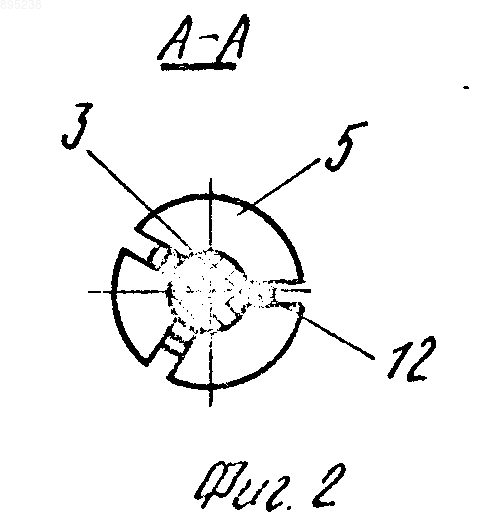

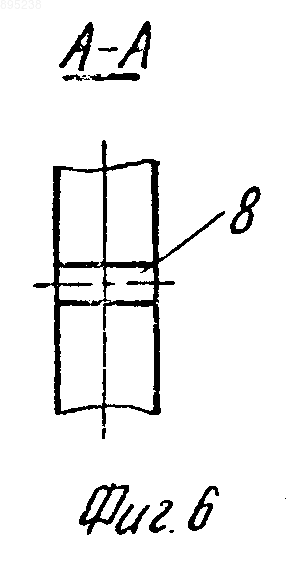

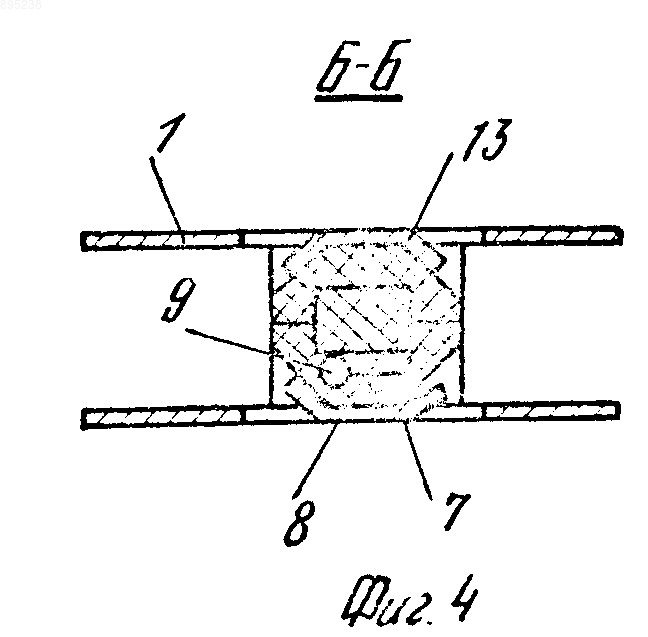

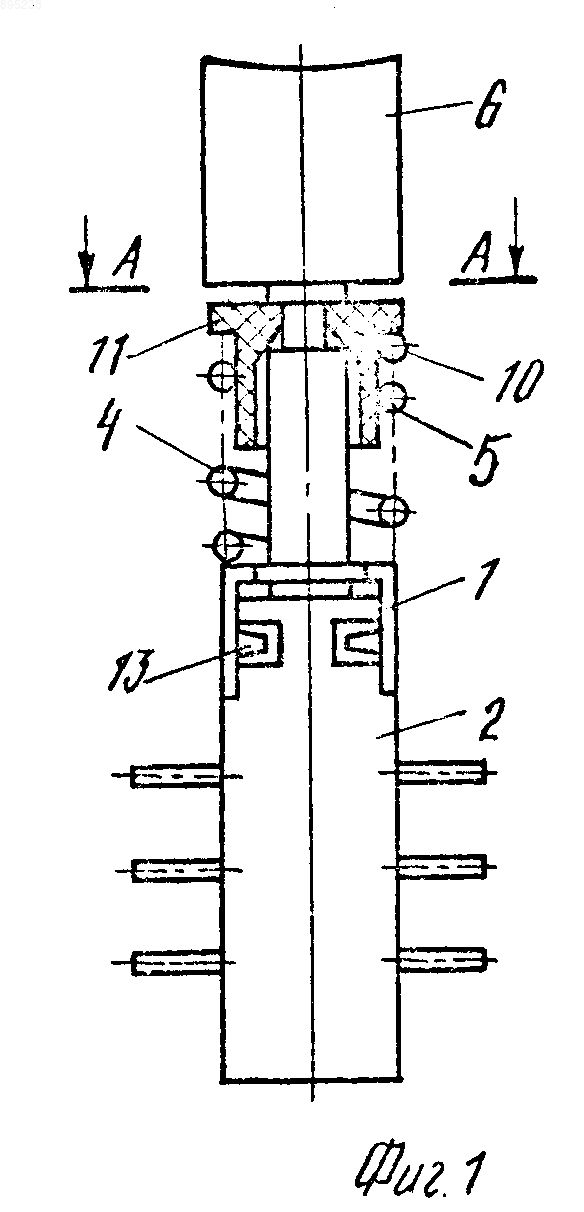

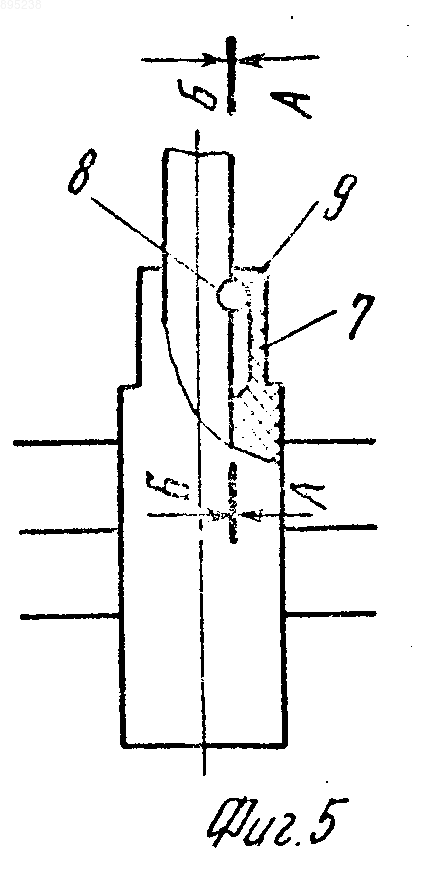

На фиг. 1 показан общий вид одномодульного переключателя; на фиг.2 - сечение А-А на фиг.1; на фиг.3 общий вид переключателя с элементами крепления коммутационного модуля к корпусу переключателя; на фиг.4 сечение Б-Б на фиг. 3; на фиг.5 коммутационный модуль с разрезом в вертикальной плоскости механизма фиксации; на фиг.6 направляющий паз штока;

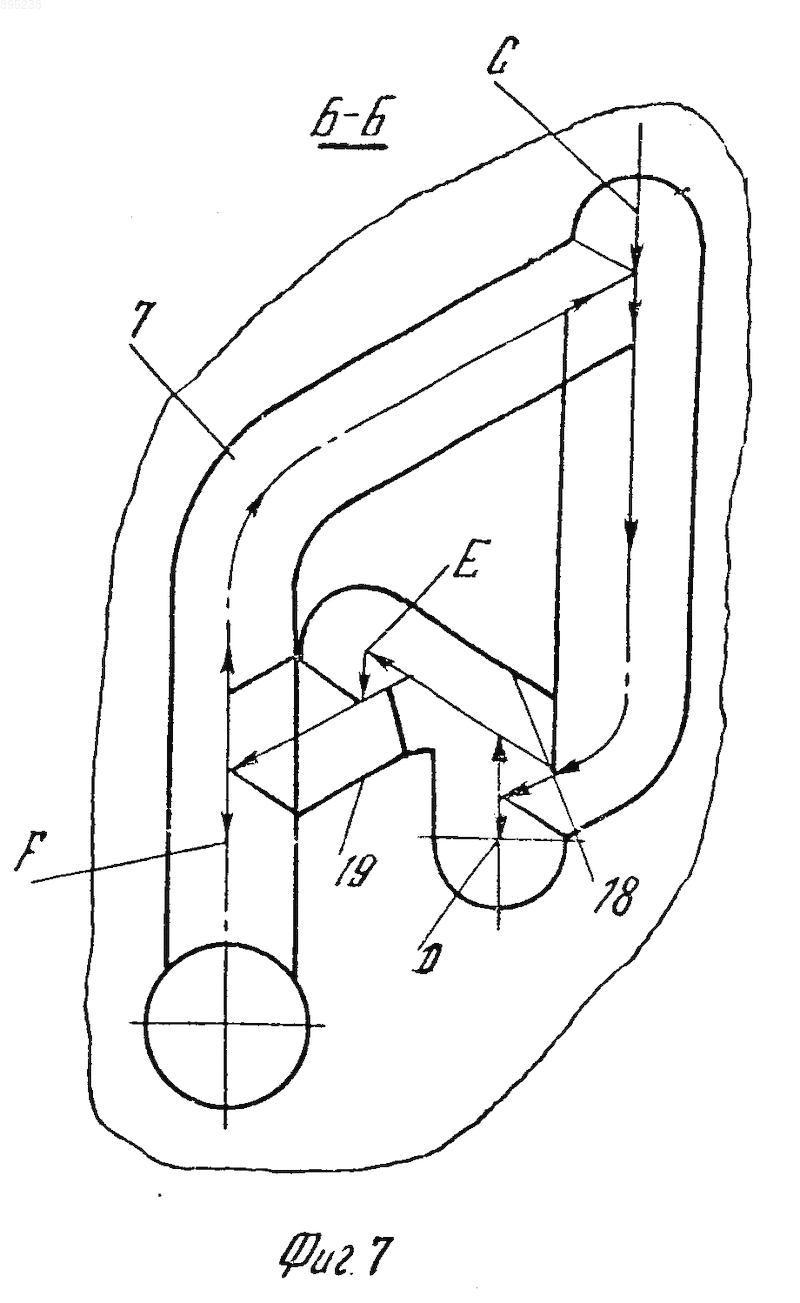

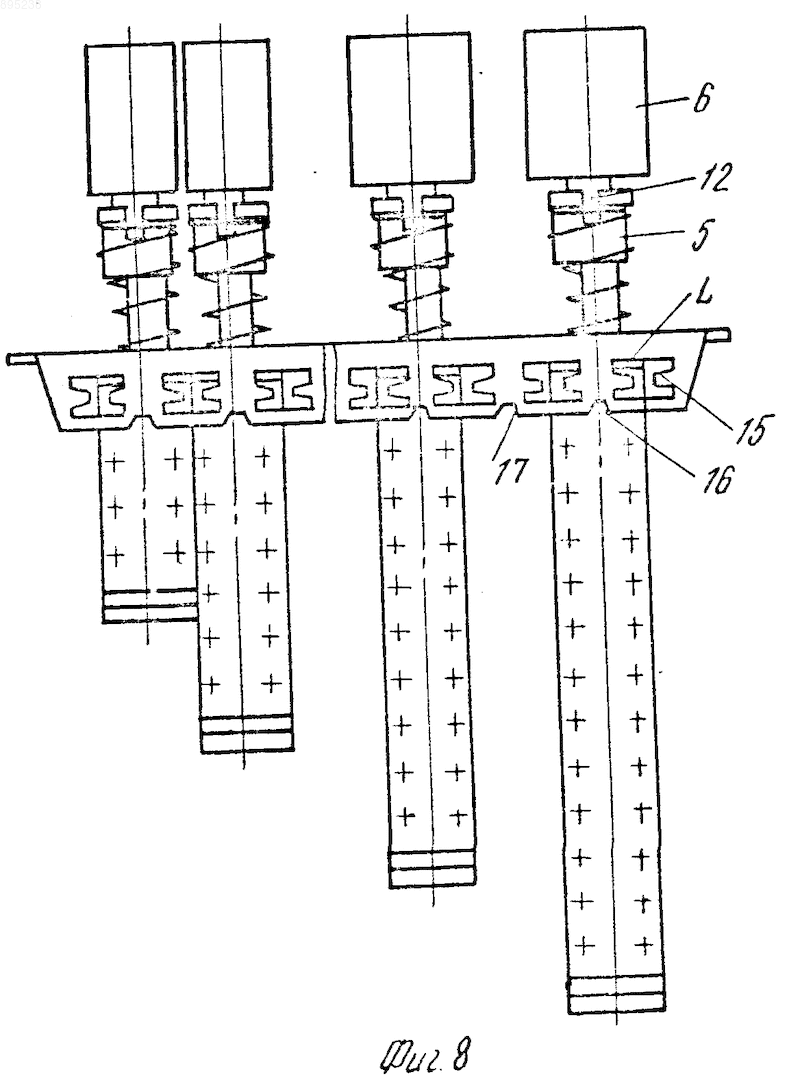

на фиг. 7 направляющий паз в корпусе коммутационного модуля и стрелками показан путь движения шарика; на фиг.8 дан общий вид многомодульного переключателя.
Переключатель состоит из корпуса 1, коммутационных модулей 2, каждый из которых содержит неподвижную систему шток 3, механизм фиксации, возвратную пружину 4, опорный элемент 5 и орган управления кнопку 6.
Механизм фиксации состоит из направляющего паза (фиг.4,7), на внутренней поверхности корпуса коммутационного модуля 2, направляющего паза 8, выполненного на поверхности штока 3,
Между пазами 7 и 8 установлен фиксирующий элемент-шарик 9. Направляющие пазы 7 и 8 образуют обойму для шарика 9 в каждом положении штока и обеспечивают ему заданное направленное движение.
Опорный элемент 5 выполнен в виде цилиндра со ступеньками на внутренней его поверхности и ступеньками 11 на внешней поверхности у одного из его торцов. У этого торца выполнены фигурные пазы 12, часть каждого из которых параллельна оси цилиндра, а часть перпендикулярна ей.
Крепление коммутационного модуля 2 к корпусу 1 производится крепежными лепестками 13 корпуса 1, которые при подгибке входят в пазы 14 модуля 2.
Лепестки 13 своими скосами 15 поджимают модуль 2 через грань L паза 14, причем усилие прижима не вызывает напряжений, приводящих к поломке модуля 2. Для центровки коммутационной ячейки имеется конусный выступ 16, который входит в отверстие 17 корпуса 1. Паз 7 имеет косой выступ 18 и скос 19.
Переключатель работает следующим образом. При нажатии на кнопку 6 вместе со штоком 3 шарик 9 перемещается из точки С (фиг.7) в точку D по направляющему пазу 7. При отпускании кнопки шток 3 под действием пружины 4 стремится возвратиться в исходное положение, а поскольку шарик 7 имеет жесткую связь со штоком 3 в направлении оси переключателя через направляющий паз 8, то его движение вдоль оси переключателя будет совпадать с направлением движения штока. Шарик 9 перемещается из точки D в обратном направлении; при этом движении шарик 9 встречается с косым выступом 18, по которому скатывается в точку Е под действием возвратной пружины 4. Точка Е является положением фиксации штока.
При повторном нажатии на кнопку 6 шарик 9 по скосу 19 переместится в точку F. Точки F и D положения шарика при полном нажатии кнопки.
При отпускании кнопки шток под действием пружины 4 перемещается в исходное положение, а шарик 9 по направляющему пазу переместится в точку С (исходное положение). 2 4
1. Переключатель, содержащий корпус с крепежными лепестками с закрепленными в нем коммутационными модулями, каждый из которых включает в себя корпус с направляющим пазом, шток с направляющим пазом и фиксирующий элемент, который размещен в упомянутых пазах корпуса и штока, орган управления, опорный элемент, установленный на штоке, возвратную пружину, размещенную между опорным элементом и корпусом переключателя, отличающийся тем, что, с целью упрощения конструкции, увеличения срока службы и повышения надежности, фиксирующий элемент выполнен в виде шарика.
2. Переключатель по п.1 отличающийся тем, что опорный элемент выполнен в виде цилиндра со ступеньками на внешней и внутренней поверхностях цилиндра у одного из его торцов, причем у указанного торца выполнены фигурные пазы, часть каждого из которых параллельна оси цилиндра, а часть - перпендикулярна ей.
3. Переключатель по пп. 1 или 2, отличающийся тем, что корпус каждого коммутационного модуля выполнен с пазами, а лепестки корпуса переключателя имеют скосы, которое упираются в кромки указанных пазов, так, что усилие прижима корпуса модуля к корпусу переключателя направлено вдоль оси модуля к органу управления.
