Осевой вентилятор
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 888634
Авторы: Ильин, Тихонов, Христовский, Хромов
Формула
Осевой вентилятор, содержащий корпус, установленное в нем относительно кока с кольцевым зазором рабочее колесо и расположенный в полости кока дозатор для регулирования расхода потока, перепускаемого через кольцевой зазор, отличающийся тем, что, с целью повышения экономичности, дозатор выполнен в виде кольца, установленного с возможностью осевого перемещения.
Описание
Известен осевой вентилятор, содержащий корпус, размещенные в нем перед рабочим колесом направляющий аппарат и кок, и дозатор, установленный в перепускном канале с впускным и выпускным отверстиями, первое из которых выполнено в коке [1]
Такая конструкция осевого вентилятора характеризуется недостаточной экономичностью, обусловленной большими гидравлическими потерями, из-за неоднократных поворотов потока в канале перепуска.
Наиболее близким к описываемому изобретению по технической сущности и достигаемому результату является осевой вентилятор, содержащий корпус, установленное в нем относительно кока с кольцевым зазором рабочее колесо и расположенный в полости кока дозатор или регулирования расхода потока, перепускаемого через кольцевой зазор.
Однако осевой вентилятор имеет недостаточно широкий диапазон регулирования и невысокую экономичность на режимах частичного перепуска, вследствие появления отрывных зон.
Целью изобретения является повышение экономичности.
Цель достигается тем, что дозатор выполнен в виде кольца, установленного с возможностью осевого перемещения.

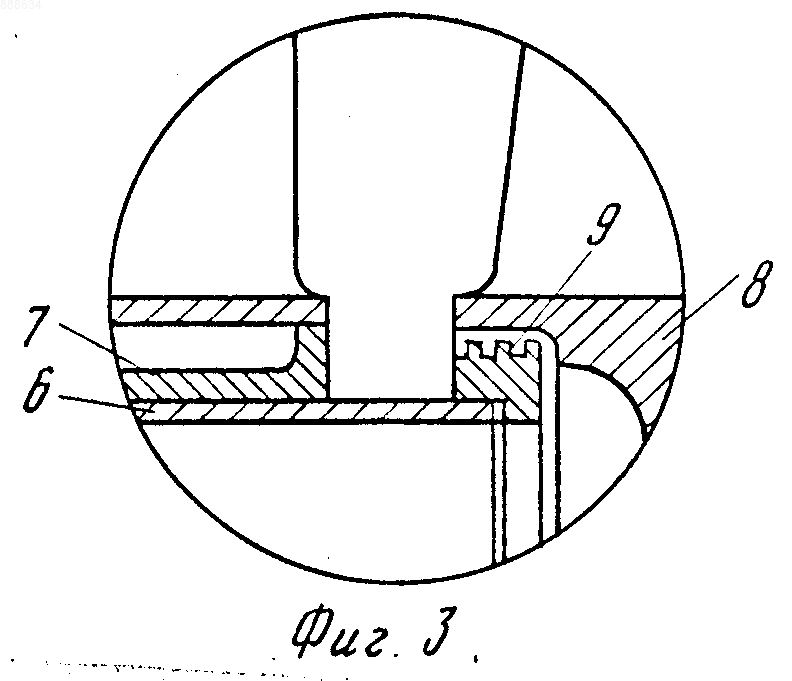

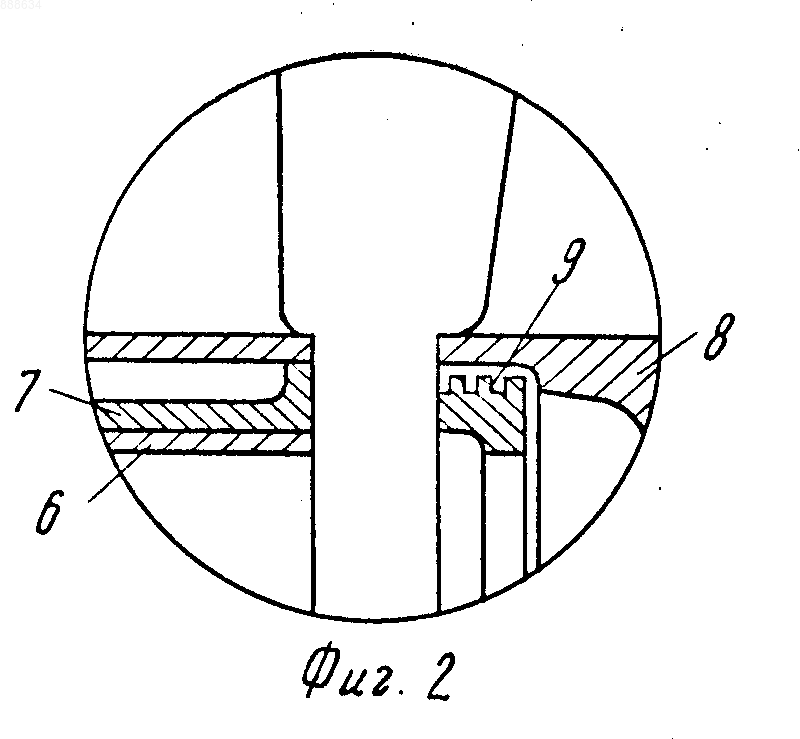

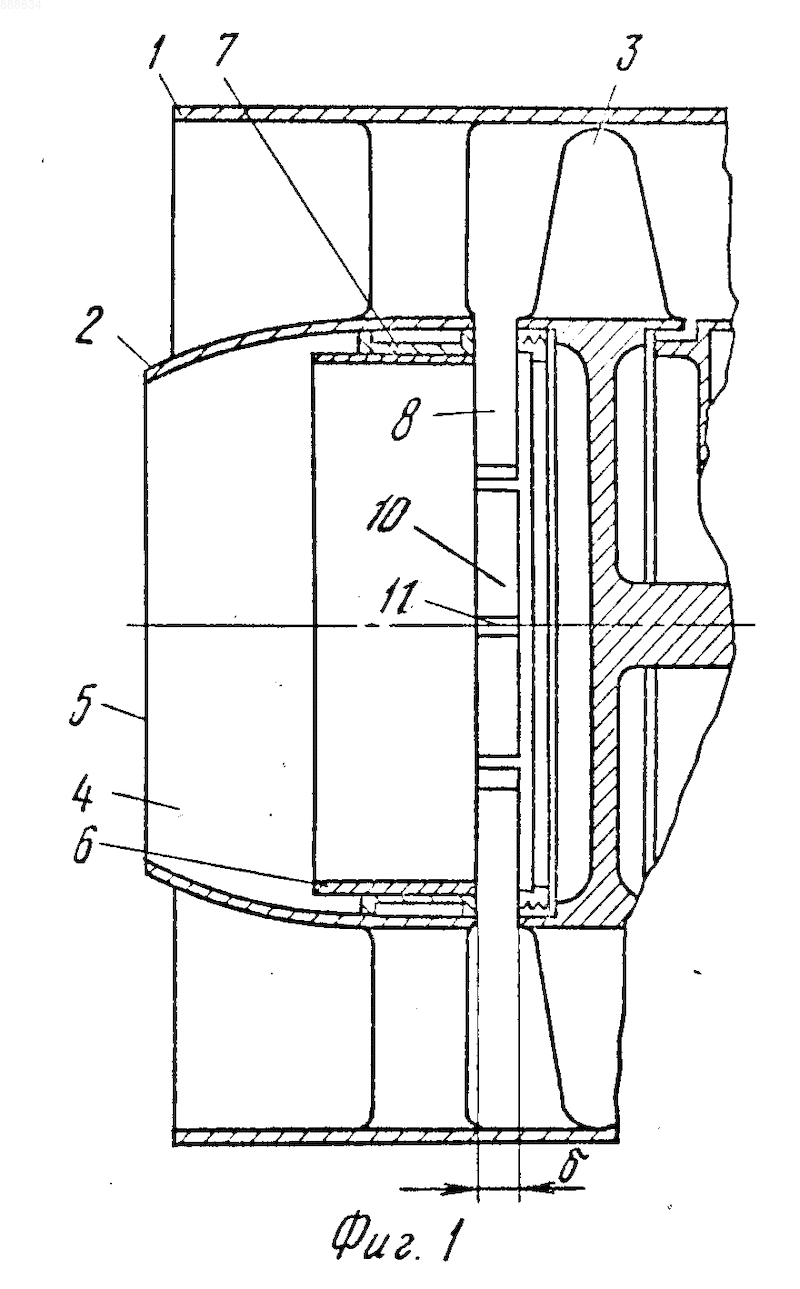

На фиг.1 изображен осевой вентилятор, продольный разрез; на фиг.2 - дозатор в открытом положении (увеличено); на фиг.3 дозатор в закрытом положении (увеличено).
Вентилятор содержит корпус 1, установленное в нем относительно кока 2 с кольцевым зазором
рабочее колесо 3 и расположенный в полости кока 2 дозатор для регулирования расхода потока, перепускаемого через кольцевой зазор d, служащий выпускным отверстием перепускного канала 4, впускное отверстие 5 которого выполнено в коке 2. При этом дозатор выполнен в виде кольца 6, установленного с возможностью осевого перемещения относительно цилиндрической проставки 7, которая одним концом жестко соединена с коком 2, а другим концом образует со ступицей 8 рабочего колеса 3 лабиринтное уплотнение 9. В средней части проставки 7 выполнены окна 10 с перегородками 11. Ширина окон 10 равна ширине зазора d. Кольцо 6 соединено с приводом (на чертеже не показано), обеспечивающим осевое перемещение.При работе вентилятора дозатор закрыт (фиг.3), то есть кольцо 6 находится в крайнем заднем положении. В этом случае перепускной канал 4 перекрыт, и его впускное отверстие 5 и кольцевой зазор d гидравлически не связаны между собой.
При необходимости регулирования вентилятора перемещают кольцо 6 в осевом направлении по ходу потока до частичного или полного открытия окон 10. В результате этого под действием перепада давлений воздух из отверстия 5 поступает во внутреннюю полость кока 2 и, проходя по перепускному каналу 4, выходит через частичное или полностью открытые кольцом 6 окна 10 в проточную часть вентилятора перед рабочим колесом 3. Этот поток не имеет закрутки и поэтому, подмешиваясь к основному закрученному потоку, уменьшает угол натекания потока на лопатки рабочего колеса 3, в результате чего изменяется напор, производительность вентилятора и потребляемая им мощность.
Данная конструкция имеет широкий диапазон регулирования и высокую экономичность.
Осевой вентилятор, содержащий корпус, установленное в нем относительно кока с кольцевым зазором рабочее колесо и расположенный в полости кока дозатор для регулирования расхода потока, перепускаемого через кольцевой зазор, отличающийся тем, что, с целью повышения экономичности, дозатор выполнен в виде кольца, установленного с возможностью осевого перемещения.
Рисунки
Заявка
2935371/06, 09.06.1980
Тихонов Ю. А, Хромов П. Г, Христовский Р. Е, Ильин В. С
МПК / Метки
МПК: F04D 19/00, F04D 27/00
Метки: вентилятор, осевой
Опубликовано: 20.10.1996
