Номер патента: 858533

Авторы: Есипов, Шишкин

Формула

Регистр сдвига, содержащий группы четных и нечетных двухпозиционных электромагнитных реле, отличающийся тем, что, с целью увеличения допустимого числа разрядов, рабочая обмотка первого реле подключена к цепи счетных импульсов через размыкающие контакты второго и последнего четного реле в последовательном соединении, а рабочая обмотка n-го реле, где n 2, 3, 4 и т.д. подключена к цепи счетных импульсов через замыкающий контакт (n 1)-го и размыкающий контакт (n + 1)-го реле в последовательном соединении.

Описание

Изобретение относится к импульсной технике и может быть использовано в устройствах коммутации, регистрации и счета импульсов.
Известен счетчик импульсов, содержащий группы четных и нечетных триггерных ячеек на электромагнитных реле и диоды. Недостатком этого устройства является сложность.
Известен также регистр сдвига, содержащий группы четных и нечетных реле, реле управления, узел реверса на реле и диоды. Недостатком является ограничение на число разрядов регистра, обусловленное переменным числом контактов в цепях обмоток счетных реле.
Целью изобретения является увеличение допустимого числа разрядов.
Поставленная цель достигается тем, что в регистре сдвига, содержащем группы четырех нечетных двухпозиционных электромагнитных реле, рабочая обмотка первого реле подключена к цепи счетных импульсов через размыкающие контакты второго и последнего четного реле в последовательном соединении, а рабочая обмотка n-го реле, где n 2, 3, 4 и т.д. подключена в цепи счетных импульсов через замыкающий контакт (n 1)-го и размыкающий контакт (n + 1)-го реле в последовательном соединении. При этом амплитуда напряжения на обмотке реле не зависит от числа разрядов регистра.

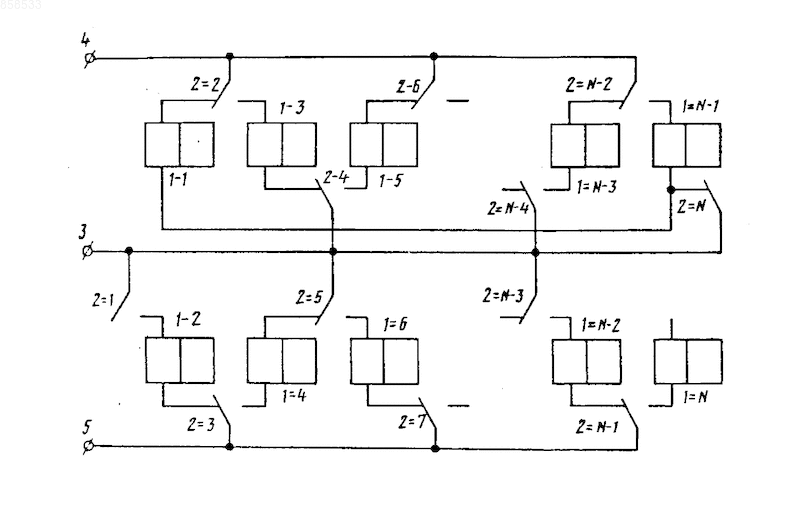

На чертеже представлена схема регистра сдвига.
Двухпозиционные электромагнитные реле с 1 1 по 1 N, соответствующим с контактами 2 1.2 N, где N общее количество реле, разделены на группы четных и нечетных реле. Рабочая обмотка каждого реле 1 n, где n изменяется от 2 до N 1, через последовательно соединенные замыкающий контакт 2 n 1 и размыкающий контакт 2 n + 1 включены между общей шиной 3 и соответствующей шиной счетных импульсов, причем нечетные реле соединены с шиной 4 нечетных импульсов, а четные реле- с шиной 5 четных импульсов.
Рабочая обмотка первого реле включена в цепь нечетных импульсов через последовательно соединенные размыкающие контакты 2 2 и 2 N.
Регистр сдвига работает следующим образом. При поступлении первого импульса на шину 4, напряжение через размыкающие контакты 2 2 и 2 N поступает на рабочую обмотку первого реле 1 1 и вызывает его переключение. Второй импульс с шины 5 через замыкающий контакт 2 3 поступает на рабочую обмотку второго реле 1 2 и вызывает его переключение.
При дальнейшем поступлении счетных импульсов происходят аналогичные процессы. Таким образом, обеспечивается нормальное функционирование регистра сдвига.
В цепи обмотки каждого реле включены два последовательно соединенных контакта, что обеспечивает независимость величины напряжения на обмотке по числу разрядов.
Использование данного регистра сдвига позволит снять ограничение по допустимому числу разрядов, поскольку величина напряжения на обмотке реле не зависит от числа разрядов.
При этом наибольший выигрыш достигается при построении регистра сдвига на основе двухпозиционных электромагнитных реле, обладающих малой величиной допустимого разброса напряжения на обмотке и большим сопротивлением контактов.
Регистр сдвига, содержащий группы четных и нечетных двухпозиционных электромагнитных реле, отличающийся тем, что, с целью увеличения допустимого числа разрядов, рабочая обмотка первого реле подключена к цепи счетных импульсов через размыкающие контакты второго и последнего четного реле в последовательном соединении, а рабочая обмотка n-го реле, где n = 2, 3, 4 и т.д., подключена к цепи счетных импульсов через замыкающий контакт (n - 1)-го и размыкающий контакт (n + 1)-го реле в последовательном соединении.

Рисунки

Заявка

2903692/21, 04.04.1980

Есипов Э. К, Шишкин Г. И

МПК / Метки

МПК: H03K 23/74

Метки: регистр, сдвига

Опубликовано: 10.09.1997
