Устройство для развальцовки труб в трубных решетках
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 792681
Авторы: Буреева, Мазуровский, Царенко, Шкатов
Формула
Устройство для развальцовки труб в трубных решетках, содержащее источник импульсных токов и соединенные с ним посредством кабеля электровзрывные патроны, вводимые в развальцовываемые трубы, отличающееся тем, что, с целью повышения производительности и качества соединения, оно снабжено жестко соединенными между собой двумя плитами, одна из которых закреплена на кабеле и на ее контактирующей поверхности смонтированы токопроводящие элементы, а в другой соответственно последним выполнены сквозные отверстия, в которых жестко закреплены патроны.
Описание
Известно устройство для развальцовки труб в трубных решетках, которое содержит источник импульсных токов и соединенные с ним посредством кабеля электровзрывные патроны, вводимые в развальцовываемые трубы.
Недостатком известного устройства является низкое качество соединения из-за возможности появления воздушного промежутка между патронами и токопроводом и его пробоя, а также недостаточная производительность и сложность автоматизации процесса.
Целью изобретения является повышение производительности и качества соединения.
Для достижения поставленной цели описываемое устройство снабжено жестко соединенными между собой двумя плитами, одна из которых закреплена на кабеле и на ее контактирующей поверхности смонтированы токопроводящие элементы, а в другой плите соответственно последним выполнены сквозные отверстия, в которых жестко закреплены патроны.

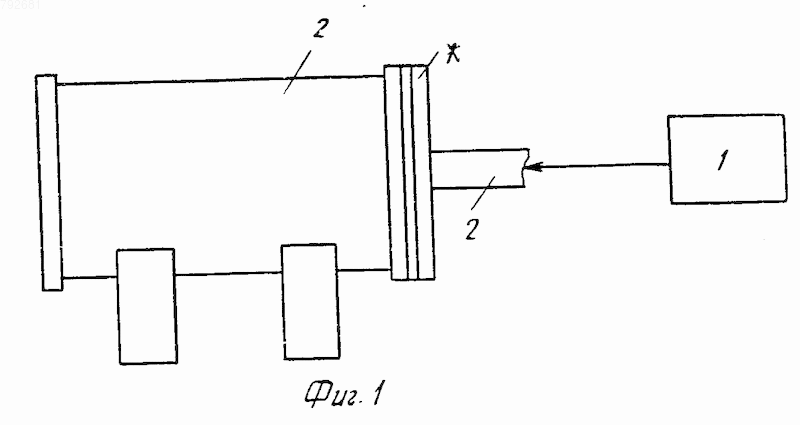

Нa фиг. 1 изображен общий вид описываемого устройства, установленного у теплообменника.

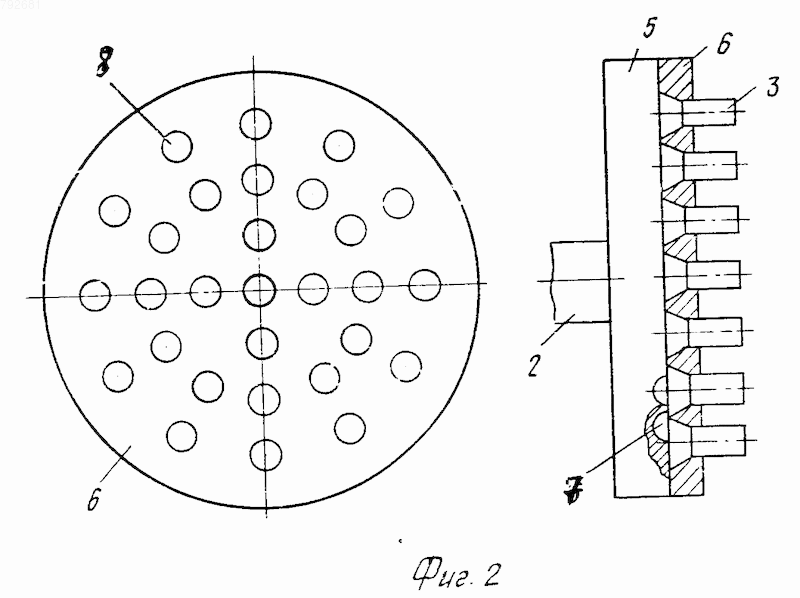

На фиг. 2 изображены плиты, несущие патроны и соединенные с кабелем.
Описываемое устройство для развальцовки труб в трубных решетках содержит источник импульсных токов 1, соединенные с ним посредством кабеля 2 электровзрывные патроны 3, вводимые в развальцовываемые трубы теплообменника 4.
На конце упомянутого кабеля, связанном с патронами, смонтированы жестко соединенные между собой плиты 5 и 6, на контактирующей поверхности одной из которых (5) смонтированы и подсоединены к кабелю токопроводящие элементы 7, а в другой плите (6) соответственно последним выполнены сквозные отверстия 8, в которых жестко закреплены указанные электровзрывные патроны 3.
Описываемое устройство работает следующим образом.
На скрепленные между собой плиты 5 и 6 в отверстия 8 плиты 6 заранее устанавливают патроны 3, кабелем 2 плиты соединяют с источником импульсных токов 1. Затем готовый комплект, вводя патроны 3 в соответствующие развальцовываемые трубы, крепят с теплообменнику, и осуществляют подрыв патронов в заданном порядке каждого в отдельности или группам.
При этом импульс энергии от источника импульсных токов 1 передается через кабель 2 к токопроводящим элементам 7 на взрывающиеся токопроводы электровзрывных патронов 3, которые передают импульсы давления через наполнитель патрона на закрепляемую трубу. Под действием импульсов давления происходит развальцовка труб и образуется прочно-плотное соединение труба - трубная решетка.
Использование описываемого устройства для развальцовки труб в трубных решетках обеспечивает:
повышение качества создаваемых соединений за счет осуществления процесса развальцовки без механических перемещений, за счет надежного контакта между токопроводящими элементами плиты и токопроводами электровзрывных патронов, исключающих возможность образования воздушных промежутков между ними, а следовательно, и потерь энергии;
повышение производительности устройства за счет применения плит, несущих одновременно множество патронов, с одновременной их постановкой в соответствующие трубы теплообменного аппарата, за счет исключения таких операций, как подача электрода к каждой из закрепляемых труб, фиксация его относительно каждой трубы;
возможность осуществления полной автоматизации процесса за счет введения одновременно множества патронов.
Устройство для развальцовки труб в трубных решетках, содержащее источник импульсных токов и соединенные с ним посредством кабеля электровзрывные патроны, вводимые в развальцовываемые трубы, отличающееся тем, что, с целью повышения производительности и качества соединения, оно снабжено жестко соединенными между собой двумя плитами. одна из которых закреплена на кабеле и на ее контактирующей поверхности смонтированы токопроводящие элементы, а в другой соответственно последним выполнены сквозные отверстия, в которых жестко закреплены патроны.
Рисунки
Заявка
2743035/27, 29.03.1979
Проектно-конструкторское бюро электрогидравлики АН УССР
Шкатов А. С, Царенко П. И, Буреева В. В, Мазуровский Б. Я
МПК / Метки
МПК: B21D 26/12
Метки: развальцовки, решетках, труб, трубных
Опубликовано: 27.06.1996
