Конвертер

1. КОНВЕРТЕР, содержащий корпус и опорное кольцо, соединенные посредством тяг, объединенных по три в группе, отличающийся тем, что, с целью повышения надежности конструкции конвертера за счет равномерного распределения нагрузок на тяги в группах, конвертер снабжен коромыслом, посредством которых сочленены тяги, при этом крайние коромысла выполнены с соотношением плеч 1 2, а их большие плечи соединены средним коромыслом.
2. Конвертер по п. 1, отличающийся тем, что коромысла соединены между собой посредством вкладышей, например сферических.

Изобретение относится к области металлургии, конкретнее к конструкции конвертера.
Известен конвертер, крепление корпуса которого в опорном кольце выполнено в виде равномерно распределенных по периметру корпуса вертикальных шпилек и упоров, удерживающих корпус от боковых смещений. Причем шпильки закреплены к корпусу и опорному кольцу с помощью гаек и сферических шайб.
Известен конвертер, в котором равномерное нагружение шпилек крепления осуществляется за счет их соединения с помощью коромысел, установленных в кронштейны корпуса и кольца и образующих многозвенную, последовательно соединенную шарнирную систему.
Однако, при выполнении крепления, даже из групп по 3 шпильки, необходимо, по крайней мере, одно коромысло устанавливать на верхнем поясе опорного кольца. Это ведет к усложнению листов защиты, за счет выполнения их с выступающими коробками, которые в конечном итоге, разрушаются и служат очагом настылообразования. Установка коромысел с последовательным соединением шпильками на опорном кольце и под ним усложняет условия монтажа. Коромысла, в свою очередь, при заданном расстоянии между тягами имеют максимальные габариты и массу, так как они представляют собой равноплечие рычаги.
Наиболее близким к описываемому изобретению по технической сущности и достигаемому результату является конвертер, содержащий корпус и опорное кольцо, соединенные с помощью тяг, объединенных по три в группе.
Наряду с достоинством, свободной компенсации термических деформаций конвертера длинными высокопрочными шпильками, имеется недостаток, заключающийся в непрерывном загружении шпилек, даже в группе из 3-х штук. Не представляется также возможным произвести их равномерную затяжку. Все это снижает надежность конструкции конвертера.
Цель изобретения повышение надежности конструкции конвертера за счет равномерного распределения нагрузки в тягах группы.
Эта цель осуществляется за счет того, что конвертер снабжен коромыслами, посредством которых сочленены тяги при этом крайние коромысла выполнены с соотношением плеч 1/2 и их большие плечи соединены средним коромыслом.
Коромысла могут быть соединены между собой посредством вкладышей, например, сферических.
Сущность предлагаемого изобретения поясняется чертежами.

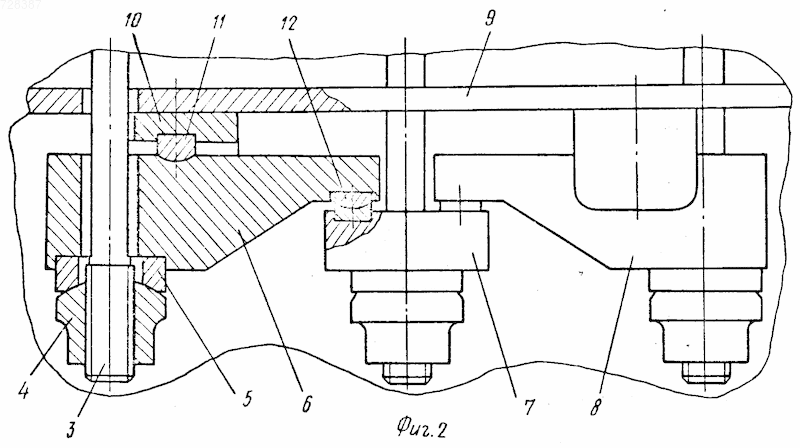

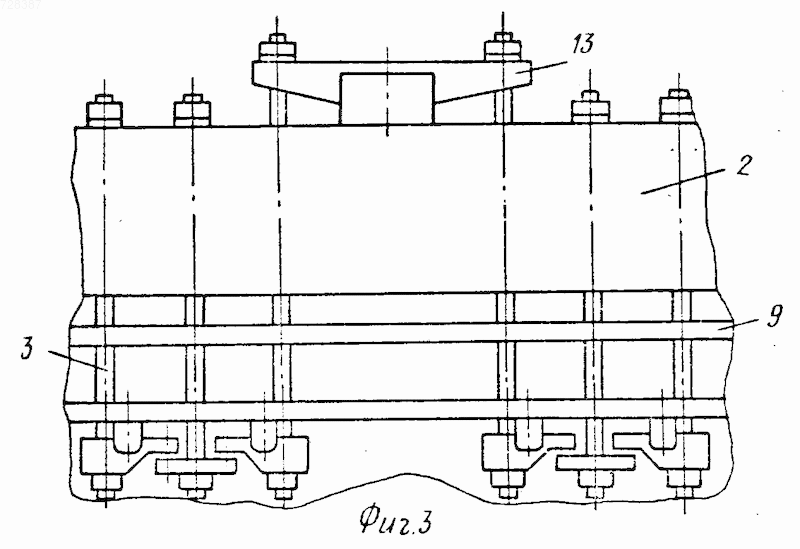

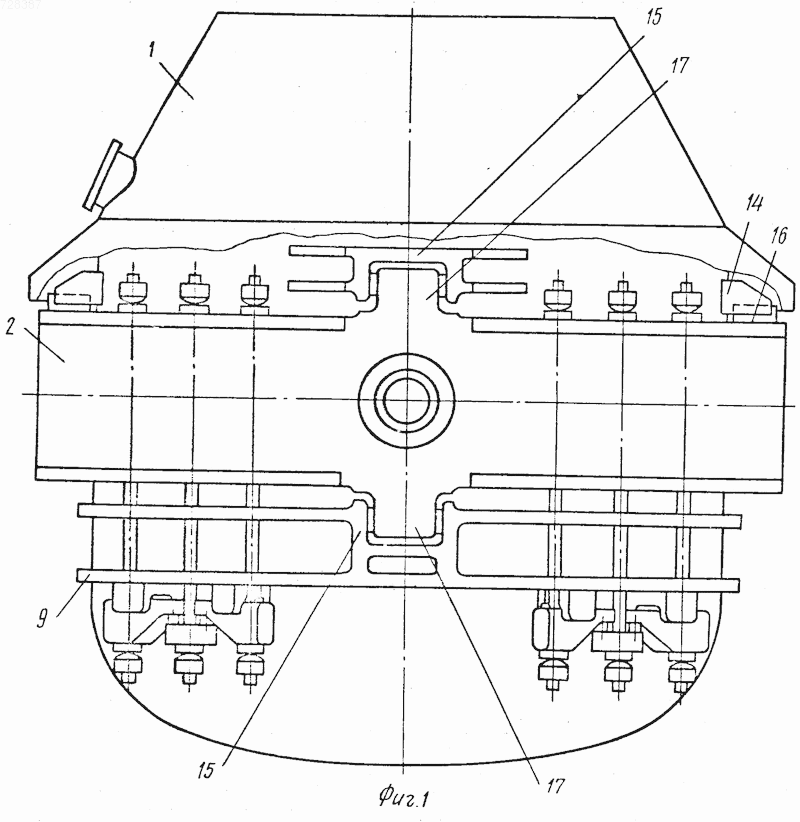

На фиг. 1 изображен общий вид конвертера; на фиг.2 узел сочлененных коромысел; на фиг.3 вариант исполнения крепления корпуса в опорном кольце.
Конвертер состоит из корпуса 1, закрепленного в опорном кольце 2 при помощи двух и более групп вертикальных тяг, в частности, каждая включает по три тяги 3.
Тяги 3, выполненные, например, в виде шпилек, проходят через опорное кольцо 2 и шарнирно закреплены одним концом, при помощи гаек 4 и сферических шайб 5, на его верхнем поясе, а вторым аналогичным образом на коромыслах 6,7 и 8 корпуса 1. Крайние коромысла 6,8 закреплены на поясе 9 корпуса 1 при помощи подшипников 10 и осей вкладышей 11. Плечи коромысел имеют соотношение 1/2, при этом на коротких плечах закреплены тяги 3, а на длинные опирается через сферические вкладыши 12, среднее коромысло 7, на котором закреплена средняя тяга 3. Коромысла 6,7 и 8 расположены параллельно касательной к корпусу 1 конвертера. Как вариант, две или более групп из трех тяг 3 могут быть последовательно соединены между собой посредством коромысла 13, шарнирно установленного на верхнем поясе опорного кольца 2, образуя при этом многозвенную шарнирную систему.
От боковых смещений в опорном кольце корпус удерживается кронштейнами 14 и 15, взаимодействующими с выступами 16 и 17 опорного кольца.
В процессе эксплуатации корпус вдоль продольной оси может расширяться без ограничителей, а радиальное расширение компенсируется наклоном тяг 3, обеспечиваемым наличием сферических шайб 5.
Расположение системы коромысел 6,7 и 8 только на корпусе под опорным кольцом упрощает монтаж системы и обеспечивает хорошую защищенность ответственного узла от выбросов металла, доступность для осмотра и обслуживания, так как гайки 4 и шайбы 5 на верхнем поясе опорного кольца надежно защищаются листами защиты и колпаками (на чертеже не указано).
Компенсация деформаций корпуса 1 и первоначальная установка элементов крепления производит за счет поворота коромысел 6,7,8 с одновременным наклоном тяг 3.
В положении конвертера горловиной вверх корпус 1 своим весом нагружает равномерно растягивающим усилием тяги 3, коромысла 6,7 и 8 работают на изгиб. От боковых смещений корпус 1 удерживается через кронштейны 14,15 выступами 16,17 опорного кольца 2. В положении конвертера горловиной вниз корпус 1 опирается поясом 9 на опорное кольцо 2, при этом тяги 3 и коромысла 6,7,8 разгружены.
В горизонтальном положении корпус 1 посредством кронштейнов 15 опирается на выступы 17 цапфовых плит опорного кольца 2, тяги 3 и коромысла 6,7,8 разгружены.
Эффективность предлагаемого конвертера заключается в удобстве проведения монтажа и обслуживания системы крепления корпуса в опорном кольце, а равномерное нагружение тяг, рассредоточенное нагружение опорного кольца и корпуса ведет к увеличению надежности и долговечности эксплуатации конвертера.
