Способ изготовления изделий из ячеистобетонных смесей
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
СПОСОБ ИЗГОТОВЛЕНИЯ ИЗДЕЛИЙ ИЗ ЯЧЕИСТОБЕТОННЫХ СМЕСЕЙ путем заливки сырьевой смеси в форму и вспучивания ее под силовыми переменными по величине воздействиями, отличающийся тем, что, с целью интенсификации процессов вспучивания и уменьшения удельной энергоемкости, силовые воздействия на смесь осуществляют ударными импульсами с частотой 30 - 150 удар./мин и высотой падения формы
где Hуд - высота падения формы;
Kф - коэффициент, учитывающий продолжительность формования, равный 0,4 - 0,7;
уд - текущее время формования, мин.
Описание
Известен способ изготовления изделий из ячеистобетонных смесей путем заливки сырьевой смеси в форму и вспучивания ее под силовыми переменными по величине воздействиями.
Недостатками известного способа является то, что при его использовании необходимо в широких пределах регулировать амплитуду и частоту вынужденных колебаний, при этом указанные параметры выбираются в зависимости от реологических свойств сырьевой смеси без учета ее собственных частот колебаний.
Цель изобретения интенсификация процессов вспучивания и уменьшение удельной энеpгоемкости.
Это достигается тем, что в способе изготовления изделий из ячеистобетонных смесей путем заливки сырьевой смеси в форму и вспучивания ее под силовыми переменными по величине воздействиями, силовые воздействия на смесь осуществляют ударными импульсами с частотой 30-150 удар/мин и высотой падения формы
Hуд=
где Нуд высота падения формы;Кф коэффициент, учитывающий продолжительность формования, равный 0,4-0,7;
уд- текущее время формования, мин.П р и м е р 1. Ячеистобетонную смесь состава: известково-песчаная смесь (содержание активной СаО 14% ) 85% цемент марки 400 15% алюминиевая пудра ПАП-1 0,085% В/Т 0,38 заливали в форму 6,6 х 1,2х х 0,6 и воздействовали на нее в процессе вспучивания ударными импульсами с частотой 150 удар/мин, причем высоту падения формы со смесью в пределах 1-3 мм плавно регулировали согласно соотношению
Hуд=
где Кф 0,7.Продолжительность формования была принята равной 10 мин.
При этом вспучивание смеси протекало без прорывов газа "кипения" и на протяжении всего процесса формования обеспечивалось достаточное тиксотропное разжижение смеси.
После окончания ударного формования ячеистобетонной смеси и достижения сырцом во время выдержки пластической прочности 0,2-0,3 кгс/см2 его разрезали на изделия заданных размеров и запаривали в автоклаве по режиму 2+10+2 ч при 10 ати.
П р и м е р 2. Газосиликатную смесь состава, активность известково-песчаной смеси 22; алюминиевая пудра ПАП-1 0,080 от веса сухих компонентов; сульфанол 5 от веса ПАП-1; В/Т 0,38 заливали в форму 6,6 х 1,2 х 0,6 м и воздействовали на нее в процессе вспучивания ударными импульсами с частотой 30 удар/мин, причем высоту падения формы со смесью в пределах 1-3 мм плавно регулировали согласно соотношению
Hуд=
где Kф= 0,40.Продолжительность формования из-за быстрогасящейся извести была принята равной 5 мин.
Во время ударного формования вспучивание смеси протекало спокойно без прорывов газа "кипения" и на протяжении всего процесса обеспечивалось достаточное тиксотропное разжижение смеси.
После окончания ударного формования ячеистобетонной смеси и достижения сырцом массива в период выдержки пластической прочности 0,10-0,15 кгс/см2 его разрезали на изделия заданных размеров и запаривали в автоклаве по режиму 2+10+2 ч при 10 ати.

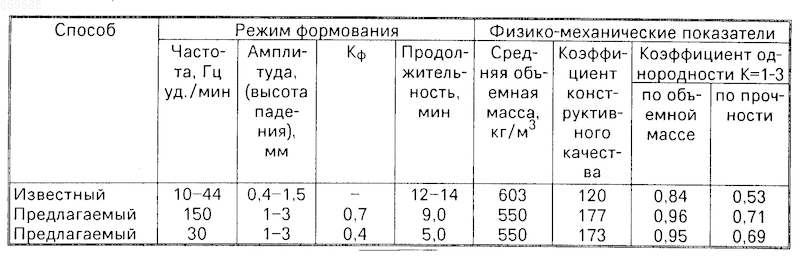

Данные экспериментальных исследований образцов полученных изделий из ячеистого бетона приведены в таблице.
СПОСОБ ИЗГОТОВЛЕНИЯ ИЗДЕЛИЙ ИЗ ЯЧЕИСТОБЕТОННЫХ СМЕСЕЙ путем заливки сырьевой смеси в форму и вспучивания ее под силовыми переменными по величине воздействиями, отличающийся тем, что, с целью интенсификации процессов вспучивания и уменьшения удельной энергоемкости, силовые воздействия на смесь осуществляют ударными импульсами с частотой 30 - 150 удар./мин и высотой падения формы
где Hуд - высота падения формы;
Kф - коэффициент, учитывающий продолжительность формования, равный 0,4 - 0,7;
уд - текущее время формования, мин. Рисунки
Заявка
2565228/33, 09.01.1978
Государственный научно-исследовательский и проектный институт силикатного бетона автоклавного твердения
Горяйнов К. Э, Домбровский А. В, Сажнев Н. П, Пиль Л. Ш, Новаков Ю. Я, Ерин Г. П
МПК / Метки
МПК: B28B 1/50
Метки: смесей, ячеистобетонных
Опубликовано: 10.02.1996
Код ссылки
<a href="https://patents.su/0-669588-sposob-izgotovleniya-izdelijj-iz-yacheistobetonnykh-smesejj.html" target="_blank" rel="follow" title="База патентов СССР">Способ изготовления изделий из ячеистобетонных смесей</a>
Генератор импульсов прямоугольной формы с регулируемой частотой
Номер патента: 288119
Опубликовано: 01.01.1970
МПК: H02M 7/5387, H03K 3/30
Метки: генератор, импульсов, прямоугольной, регулируемой, формы, частотой
...обмоток 1 Л, 14 управляющих аторов 5, б. Схема работет след ющпм об)р 1 з)х.Предположим, что транзисторы ), 3 открыты, а 1,:1 закрыты. Диод г) от 1;рыт и через первичную оомотку 14 трансформатора 6 и дополнительное сопротивление 12 проход т ток. Дополнительный конде.сдтор 11 зарядится до какого-то нап ряжении. Когда материал сердечника трансформа горд б идчиет насыщаться, ток через первичную обмотку 14 будет увеличиваться, Напряжение 1 и бгзовьх обмотках трансфорх 1;тора 6 пдчист бьсро уменьшаться, так кдк ио мере увеличения тока через обмотку 1-1 увеличивается падение напряжения иа доюлиительиой ганочке 11, 1-), включенной последовательно с первичной оомоткой 11 уп 1)двляющего трднсфОр)ат 01) 6, )о вызывает быстрое заиирдние 1...
Способ преобразования синусоидального напряжения или тока в напряжение или ток, имеющие форму импульсов
Номер патента: 72243
Опубликовано: 01.01.1948
Авторы: Брейтбарт, Вейсбейн, Рубчинский
МПК: H02M 7/12
Метки: имеющие, импульсов, напряжение, преобразования, синусоидального, ток, форму
...и отличается тем, что преобразуемое синусоидальное напряжение или ток подвергаются двухполупериодному выпрямлению при сдвиге фаз между напряжениями на выпрямителях, отличном от 180 (фиг, 1).Если при этом ограничить напряжение на нагрузочном сопротивлении, то результирующее напряжение или ток будут иметь форму импульсов. Их длительность равна времени нулевого значения выпрямленного тока,Выпрям ие напряжений о мбинированной эл 7 (триод- двойной ширина импульсов регулителемВ одном из вов качестве ограниода, включаетсяПредлагаемыи сремещение импулнусоиды путем ищего подводимог ариантов сто тризможных чителя, в диод. пособ доп ьса относи зменения о к схеме ускает пеельно сифазы об- напряже тени мет и ление и ограничен существляется ко...
Преобразователь формы импульсов
Номер патента: 758495
Опубликовано: 23.08.1980
Автор: Федосов
МПК: H03K 5/00
...на входной зажим 1 одного положительного импульса на зажиме 9 формируются два отрицательных перепада напряжения (импульса) в соответствии с кривой 11, Форма выходных импульсов будет зависеть от амплитуды входных сигналов и будет изменяться от треугольной (в идеальном случае) при15амплитуде входного сигнала 10, равной напряжению Б, до остроконечных импульсов при больших амплитудах входных сигналов. Формула изобретения же типа проводимости и резистивный дели тель напряжения, причем вход устройства через резистивный делитель напряжения соединен с базой дополнительного транзис тора, коллектор которого соединен с базой транзистора, а эмиттер дополнительного транзистора соединен с общей шиной.На фиг. 1 приведена структурная элект...
Стенд для ударных испытаний
Номер патента: 1747980
Опубликовано: 15.07.1992
Авторы: Роганов, Савинков, Шишлаков
МПК: G01M 7/08
Метки: испытаний, стенд, ударных
...от объема гидравлической камеры давления, и достигается путем изменения объема полости переменного объема с помощью механизма установленного перемещения плавающего поршня, размещенного в этой полости.5 10 25 30 35 40 45 55 Дополнительный плавающий поршень,размещенный в полости постоянного объема, в стенке которой выполнено отверстиедля соединения запоршневой части этой полости с источником давления, служит длявозврата плунжера в исходное положениепосле срабатывания стенда.Основным преимуществом данногостенда по сравнению с прототипом является возможность плавного регулированияпараметров ударной нагрузки, что позволяет повысить качество ударных испытаний.На чертеже изображен предлагаемыйстенд для ударных испытаний.Стенд содержит...
Плакированная смесь для получения холоднотвердеющих смесей при изготовлении литейных стержней и форм
Номер патента: 996050
Опубликовано: 15.02.1983
Авторы: Васин, Иткис, Круглов, Семавин, Семаков
МПК: B22C 1/00
Метки: изготовлении, литейных, плакированная, смесей, смесь, стержней, форм, холоднотвердеющих
...безвред. иым веществом, что обеспечивает благоприятные условия ее применения. После удаления растворителя на поверхности песчинок образуется прочно удерживающаяся пленка, которая блокирует вредное влияние глинистой составляющей песка и благодаря наличию высокореакционных карбоксильных и гидроксильных групп обеспечивает повышение адгезионных свойств на границе наполнитель - связующая композиция и значительное увеличение прочности форм и стержней на всех этапах отверждения. Если в случае связующих фенольного класса, повышение адгезионных свойств связано с наличием гидроксильных групп в плакирующем агенте, то для карбамидно-фурановых связующих необходимо наличие еще и карбоксильных групп в плакирующем компоненте.Для плакирования кварцевого...
Предыдущий патент: Способ защиты северных оленей от нападения кровососущих насекомых
Следующий патент: Временной дискриминатор
Случайный патент: Устройство для измерения давления
