Установка для электроимпульсной развальцовки труб теплообменных аппаратов

Установка для электроимпульсной развальцовки труб теплообменных аппаратов, содержащая генератор импульсных токов, систему перемещения электрода, контактирующего с взрывающимся патроном, установленным в трубной решетке теплообменного аппарата, отличающаяся тем, что, с целью повышения производительности, КПД и качества обрабатываемых соединений, она снабжена дополнительным электродом обратной полярности основному, контактирующему с другим взрывным патроном, установленным в трубной решетке и присоединенным к генератору импульсных токов последовательно с основным.

Изобретение относится к области обработки металлов давлением, а именно к конструкциям установок для электроимпульсной развальцовки труб теплообменных аппаратов.
Известно устройство для импульсной развальцовки труб в трубных досках, содержащее смонтированные в корпусе горизонтальные штанги, на которых расположены механизмы горизонтального и вертикального перемещения, снабженные элементами, задающими шаг перемещения электрода, механизмы перемещения выполнены в виде пневмоцилиндров, а элементы, задающие шаг, выполнены в виде регулируемых упоров, установленных в обоих пневмоцилиндрах.
Известна также установка для электроимпульсной развальцовки труб теплообменных аппаратов, состоящая из генератора импульсных токов, системы перемещения электрода, контактирующего с взрывающимся патроном, установленным в трубной решетке теплообменного аппарата.
Недостатком известных установок является низкий коэффициент полезного действия вследствие того, что активная нагрузка генератора соизмерима с активным сопротивлением разрядного контура. При таком соотношении сопротивления характер разряда колебательный, и значительная часть энергии переходит в разрядный контур и расходуется на нагрев токопроводов. Известные установки также малопроизводительны, так как производят обработку, развальцовывая по одной трубе. При развальцовке труб в трубной решетке расстояние от трубы к точке подключения второго вывода генератора изменяется и, соответственно, изменяются индуктивность разрядного контура и условия разряда в каждом импульсе тока. Это отражается на качестве развальцовки труб в трубных решетках, так как деформация труб различна.
Целью изобретения является повышение производительности, коэффициента полезного действия и качества обрабатываемых соединений.
Это достигается тем, что установка снабжена дополнительным электродом обратной полярности основному, контактирующим с другим взрывным патроном, установленным в трубной решетке и присоединенным к генератору импульсных токов последовательно с основным.
Это позволяет одним импульсом тока производить взрыв двух патронов, и следовательно, одновременно производить развальцовку двух труб, что приводит к увеличению производительности. Одновременный взрыв двух патронов, последовательно соединенных, увеличивает активную нагрузку генератора. Это способствует увеличению выделенной энергий на активном сопротивлении нагрузки генератора, что увеличивает КПД установки.
При развальцовке труб установкой с двумя электродами расстояние между патронами не изменяется и равно заранее выбранному шагу расположения развальцовываемых труб. Поэтому индуктивность разрядного контура в процесса обработки теплообменника будет постоянной, что улучшает качество развальцовки.

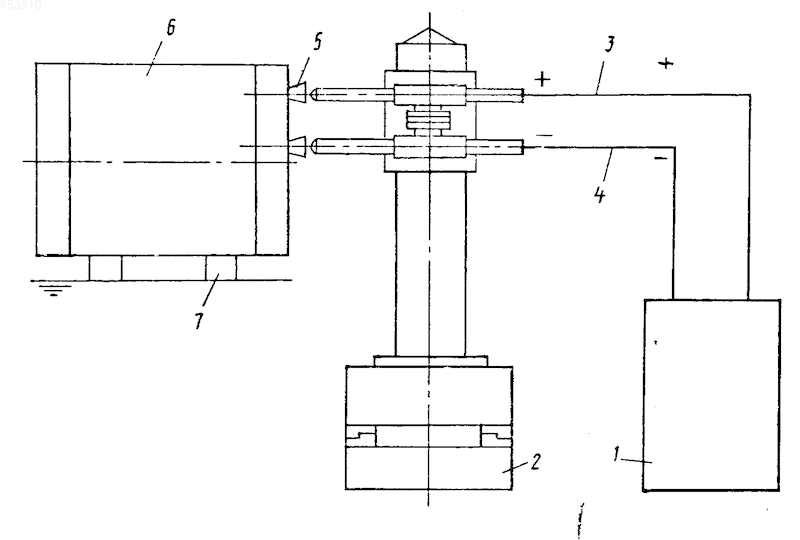

На чертеже схематически изображена установка для электроимпульсной развальцовки труб теплообменных аппаратов.
Установка для электроимпульсной развальцовки труб состоит из генератора 1 импульсных токов, технологического узла 2 с двумя электродами, плюсового кабеля 3 и минусового кабеля 4 (система управления установкой не показана).
Установка работает следующим образом.
Импульс энергий от генератора 1 передается через плюсовой кабель 3 к электроду технологического узла 2 и затем к патрону 5, установленному в трубе теплообменника 6, смонтированного на токоизолирующих прокладках 7. Трубная решетка теплообменника 6 является соединяющим звеном между патронами и через нее передается импульс тока на второй патрон и далее на минусовой кабель 4. Происходит одновременный взрыв двух патронов и развальцовываются две трубы. После этого электроды перемещаются на заданный шаг и операции по развальцовке повторяются.
Использование предлагаемой установки для электроимпульсной развальцовки труб теплообменных аппаратов обеспечивает, по сравнению с существующими установками, следующее:
повышается производительность установки в два раза, так как происходит одновременная развальцовка двух труб;
повышается КПД за счет увеличения активной нагрузки на генератор вследствие одновременного взрыва двух патронов, последовательно соединенных;
улучшается качество развальцовки, так как стабилизируются индуктивность вследствие постоянства расстояния между плюсовым и минусовым электродами.
Установка для электроимпульсной развальцовки труб темплообменных аппаратов, содержащая генератор импульсных токов, систему перемещения электрода, контактирующего с взрывающимся патроном, установленным в трубной решетке теплообменного аппарата, отличающаяся тем, что, с целью повышения производительности, КПД и качества обрабатываемых соединений, она снабжена дополнительным электродом обратной полярности основному, контактирующему с другим взрывным патроном, установленным в трубной решетке и присоединенным к генератору импульсных токов последовательно с основным.
