Пенетрант для люминесцентной дефектоскопии

Пенетрант для люминесцентной дефектоскопии, состоящий из люминофора-1,8-нафтоилен-1', 2'-бензимидазола, смачивателя и растворителя, отличающийся тем, что, с целью повышения интенсивности люминесценции в тонком слое и снижения токсичности, он содержит в качестве смачивателя синтамид и в качестве растворителя смесь, состоящую из дикумилметана, керосина и диметилфталата при следующем соотношении ингредиентов, мас.
Люминофор-1,8-нафтоилен-1',2'-бензимидазол 0,6 0,7
Синтамид 3,0 3,5
Дикумилметан 35 40
Керосин 13 16
Диметилфталат Остальноем

Изобретение относится к составам люминесцентных жидкостей, находящих применение в авиационной, автомобильной, судостроительной и других отраслях промышленности для обнаружения поверхностных дефектов в ответственных материалах и изделиях.
Пенетрант для люминесцентной дефектоскопии среди прочих качеств должен иметь высокую интенсивность люминесценции в тонком слое и быть минимально токсичным.
По литературным данным известен целый ряд петентрантов для люминесцентной дефектоскопии. Известный петентрант представляет собой раствор 1,8-нафтоилен-1', 2'-бензимидазола (НБИ) в газовом конденсате. Применяют его для контроля герметичности изделий из стеклопластика. Вследствие летучести растворителя и недостаточно высокой интенсивности люминесценции в тонких слоях его не применяют для обнаружения поверхностных несплошностей [1]
Известен также пенетрант, представляющий собой раствор (НБИ) и смачивателя ОП-7 (смесь полиэтиленгликолевых эфиров моно- и диалкилфенолов) в смеси дикумилметана и диметилформамида [2]
Однако известный пенетрант имеет недостаточную смачивающую способность металлических поверхностей и малую чувствительность к выявлению тонких дефектов.
Из описанных в патентной и периодической литературе пенетрантов для люминесцентной дефектоскопии наиболее близким по составу ингредиентов, по чувствительности к выявлению тонких поверхностных несплошностей и области применения является пенетрант, состоящий из люминофора (НБИ), растворителя - дитолилметана, смачивателя бутилового спирта и эмульгатора ОП-7.
Однако известный пенетрант имеет недостаточно высокую интенсивность люминесценции в тонких слоях и высокую токсичность.
Цель изобретения получение люминесцентного пенетранта с высокой интенсивностью люминесценции в тонких слоях и пониженной токсичностью.
Достигается это предлагаемым пенетрантом для люминесцентной дефектоскопии, который содержит в качестве смачивателя синтамид и в качестве растворителя смесь, состоящую из дикумилметана, керосина и диметилфталата при следующем соотношении, мас.
Люминофор 1,8-нафтоилен-1', 2'-бензимидазол 0,6-0,7
Смачиватель синтамид 3,0-3,5
Растворитель: смесь дикумилметана 35-40
керосина 13-16
диметилфталата Остальное
Смачиватель и люминофор могут быть заменены другими веществами аналогичного действия.
Предлагаемый состав имеет интенсивность люминесценции в слое 4-5 мкм, почти в 1,5 раза более высокую, чем известный СД, а токсичность его значительно ниже, чем известного состава (3, табл.1). Пенетрант отвечает и всем другим требованиям, предъявляемым к жидкостям для дефектоскопии. Далее приведена интенсивность люминесценции предлагаемого и известного составов (среднее значение 10 измерений).
Состав Интенсивность люминесценции в слое 4-5 мкм,
Известный 100
Предлагаемый 137

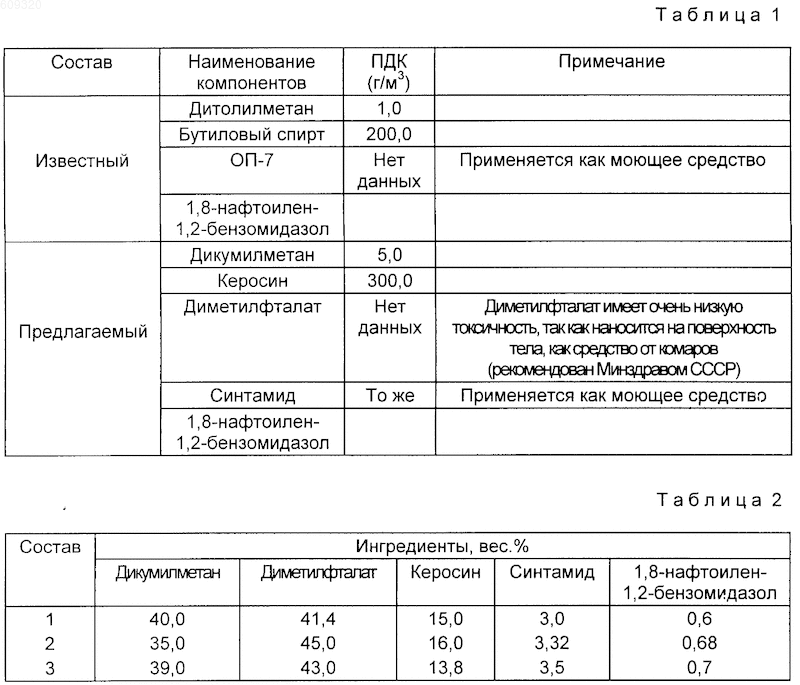

Предельно-допустимые концентрации (ПДК) известного и предлагаемого составов приведены в табл.1.
Примеры приготовления пенетранта. Дикумилметан, диметилфталат, керосин, синтамид и 1,8-нафтоилен-1', 2'-бензимидазол нагревают при перемешивании до 70-80^oC и выдерживают до полного растворения люминофора. Полученный раствор охлаждают и фильтруют через один слой бязи.
Рецептурные данные для приготовления трех составов пенетрантов представлены в табл.2.
Пример 1. Смесь, содержащую, 4(5)-метокси-1,8-нафтоилен-1', 2'-бензимидазол 0,7; дикумилметан 35,0; керосин 16,0; синтамид 3,3; диметилфталат 45, нагревают при перемешивании до 70-80^oC и выдерживают до полного растворения люминофора. Полученный раствор охлаждают и фильтруют через слой бязи.
Пример 2. Смесь состава, 1,8-нафтоилен-1', 2'-бензимидазол 0,7; дикумилметан 35,0; керосин 16,0 ОП-7 3,3 диметилфталат 45, приготавливают аналогично примеру 1.
Приведенные составы жидкости обладают интенсивностью люминесценции в тонком слое (4-5 мкм) в том же интервале (1-1,5), что и составы предлагаемого пенетранта.
Метод контроля с помощью пенетранта заключается в том, что контролируемое изделие обрабатывают им и через некоторое время пенетрант удаляется с поверхности, оставаясь в результате действия капиллярных сил в микротрещинах. После этого на поверхность наносят проявляющий состав и осматривают обработанное таким образом изделие под УФ-светом; в местах наличия микродефектов наблюдают яркое желто-зеленое свечение.
Предварительное опробование предлагаемого люминесцентного пенетранта дало положительные результаты и показало целесообразность внедрения его в производство и использование в заводском контроле.
Пенетрант для люминесцентной дефектоскопии, состоящий из люминофора - 1,8-нафтоилен-1', 2'-бензимидазола, смачивателя и растворителя, отличающийся тем, что, с целью повышения интенсивности люминесценции в тонком слое и снижения токсичности, он содержит в качестве смачивателя синтамид и в качестве растворителя смесь, состоящую из дикумилметана, керосина и диметилфталата при следующем соотношении ингредиентов, мас.%:
Люминофор - 1,8-нафтоилен-1',2'-бензимидазол - 0,6 - 0,7
Синтамид - 3,0 - 3,5
Дикумилметан - 35 - 40
Керосин - 13 - 16
Диметилфталат - Остальноео
