Резонатор для приборов свч

Номер патента: 741694

Опубликовано: 09.06.1995

Авторы: Березин, Медовиков, Павлов, Паламарчук

МПК: H01J 25/10

Метки: о-типа, пролетного, резонатор, свч-прибора

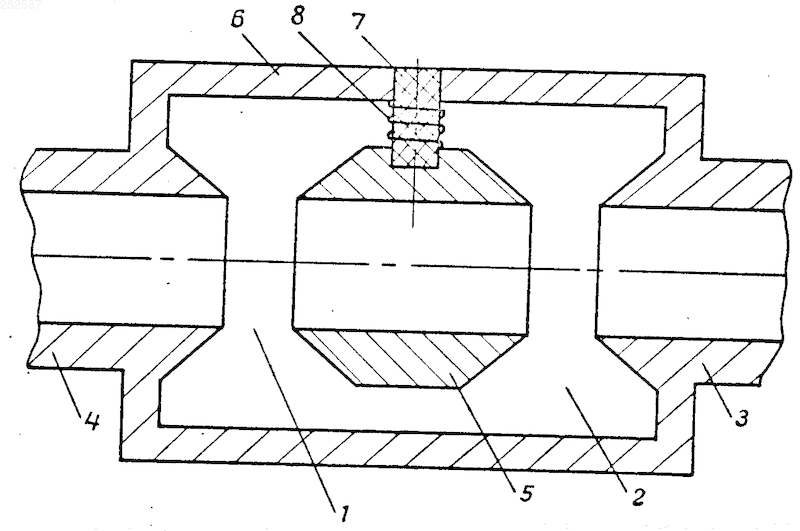

РЕЗОНАТОР ПРОЛЕТНОГО СВЧ-ПРИБОРА "О"-ТИПА, состоящий из корпуса, крышек и блоков пролетных труб с продольными щелями на концах, выступающих внутрь резонатора и образующих кольцевой или линейно протяженный емкостный зазор, отличающийся тем, что, с целью повышения устойчивости работы СВЧ-прибора, в блоках пролетных труб со щелями выполнены сквозные цилиндрические каналы перпендикулярно пролетным трубам так, что они образуют со щелями единую электродинамическую полость щель-отверстие, в которой размещен поглотитель СВЧ-энергии.

Номер патента: 1141345

Опубликовано: 23.02.1985

Авторы: Литовченко, Сидоренко, Смирнов

МПК: G01R 27/26

Метки: диэлектриков, параметров, резонатор, свч, температурных

...концаотрезка круглого волновода до ближайшего участка кратно половине длины рабочей волны, при этом каждыйучасток снабжен нагревателем,е К отрезку круглого волновода со стороны размещения Поршня подсоединен тубус с патрубком для напуска газа.На чертеже приведен СВЧ-резонатор для измерения температурных параметров диэлектриков. СВЧ-резонатор для измерения температурных параметров диэлектриковсодержит отрезок круглого волновода1, на наружной поверхности котороговыполнены кольцевые проточки 2, раз деляющие ее на участки 3, при этомодин конец отрезка круглого волновода 1 короткозамкнут, а на другомустановлен поршень 4 для размещенияобразца 5 исследуемого диэлектрика, 19 снабженный механизмом 6 перемещения,и нагреватель 7, а также тубус...

Номер патента: 1425562

Опубликовано: 23.09.1988

Авторы: Булгаков, Натаров, Скресанов

МПК: G01R 27/26

Метки: возбуждения, кпд, открытого, резонатора

...Р про.шедшего через второе зеркало в поле,плоской волны и плотности моплоской электромагнитной вол,падающей на второе зеркало орезонатора.нбирают такими, чтобы потери, вносимые ими в открытый резонатор, были значительно меньше собственных потер которые при соответствующем подборе геометрии открытого резонатора могут быть чисто омическими.На третьем этапе зеркало 6 помещают в поле нормально падающей электромагнитной волны, излучаемой антенной 18, На выходе дополнительного элемента 8 связи измеряют мощность Р измерителем 13. Затем зеркало 6 замещают антенной 19 с известным коэффициентом усиления С, на выходе ко торой измерителем 13 измеряют мощность Р и вычисляют у =1 ЛР/ О С), Ан тенну 18 помещают на таком расстоянии от плоскости...

Номер патента: 478265

Опубликовано: 25.07.1975

Автор: Глухов

МПК: G01R 27/26, G01R 31/00

Метки: листовых, пераметров, резонатор, свч

...поршня и 8, которые механически не связацилиндрами. Резонатор работает следующим образом, Через элеи;ен 1 связи 5 резонатор возбуждается от генератора стабилизированнь.м по частоте сигналом СВЧ. Синхронныл. перемешением поршней 7 и 8 резонатор настраивается в режим резонанса, что регистрируется индикаторным прибором, связанным с элементом связи 6. Положение поршней ,7 и 8 регистрируется отсчетным устройством, а частота резонанса фиксируется точным волномером. Затем цилиндры 1 и 2 синхронно раздвигаются, образуя зазор 9, Частота резонанса при этом остается прежней, поскольку поршни 7 и 8 механически не связаны с цилиндрами 1 и 2, а измерительный зазор 9 блокирован дросселем 3, В зазор 9 вставляется измеряемая диэлектрическая...

Номер патента: 1780447

Опубликовано: 15.12.1993

Авторы: Битюрин, Мезенцев, Петров

МПК: H01J 23/18

Метки: открытый, резонатор, свч-прибора

...второго резонатора становится несколько низкой, что в открытом резонаторе, состоящемиз двух слабо связанных резонаторов, появляются дополнительные резонансные частоты, приводящие к сгущению его спектра,т.е, положительный эффект не достигается,При 1.220 Лр не достигается необходимоеразрежение спектра второго резонатора, аследовательно, открытого резонатора в целом. Ограничение верхнего предела 20 Яр15. объясняется тем, что при Ы 2 = 20 лр расстояние между соседними частотами открытогорезонатора наиболее оптимально (2 = =20,1 Лр недопустимо, так как в общем случае.: Ь 2 должно быть кратно целым числам, умно-женным на Лр/2).Толщина пленки промежуточного отражателя должна быть равной или менее 0,1 Яр,так как увеличение толщины 0,1...
