Шприц
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
ШПРИЦ, содержащий корпус с крышкой и размещенный внутри него поршень, в продольной выемке которого установлен шток, связанный с поршнем посредством узла блокировки хода поршня, отличающийся тем, что, с целью уменьшения вероятности возможности повторного использования за счет повышения надежности рассоединения штока и поршня, узел блокировки хода поршня представляет собой пружинный элемент, установленный в выполненной в штоке кольцевой проточке с возможностью перемещения в выполненную в выемке поршня кольцевую выточку.
Описание
Целью изобретения является уменьшение вероятности возможности повторного использования за счет повышения надежности рассоединения штока и поршня.

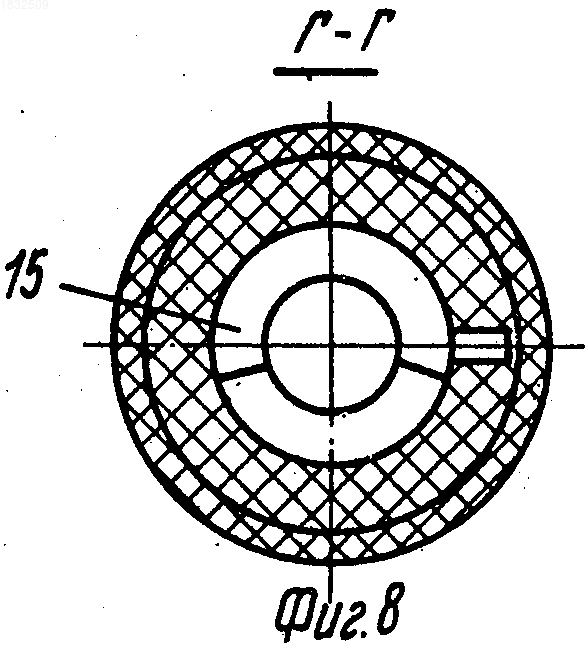

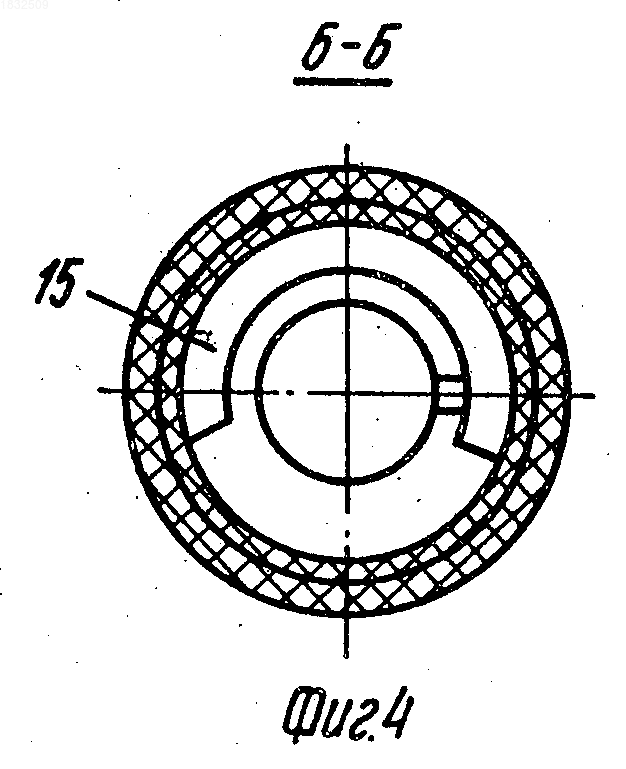

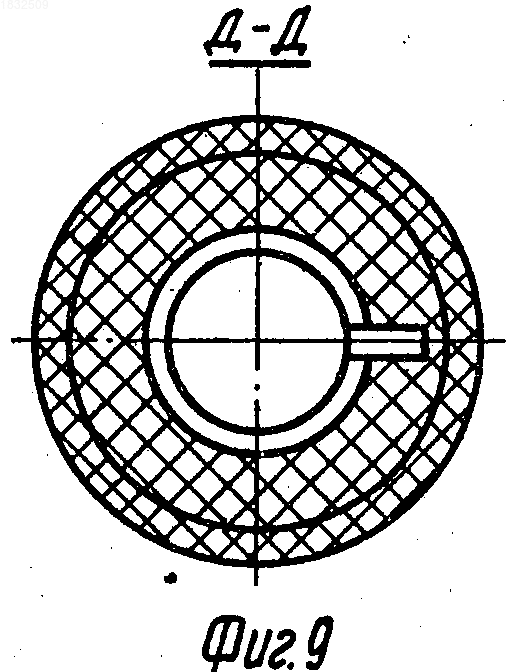

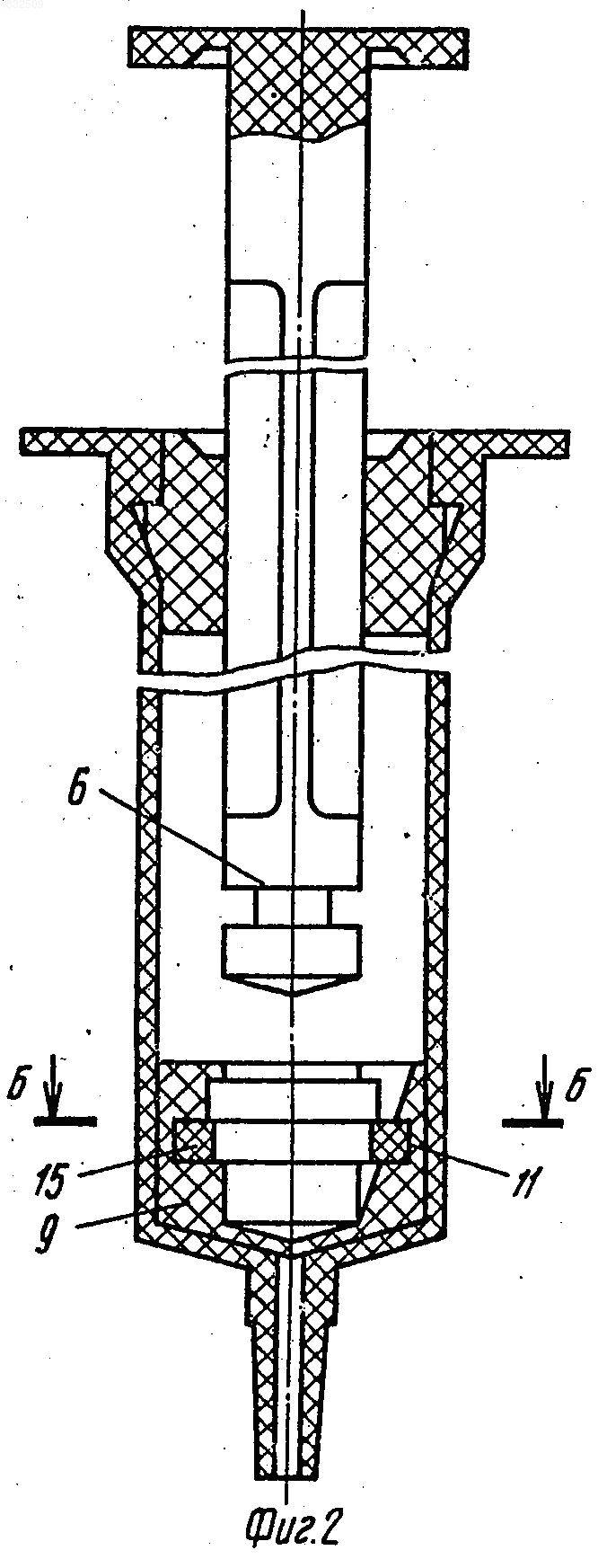

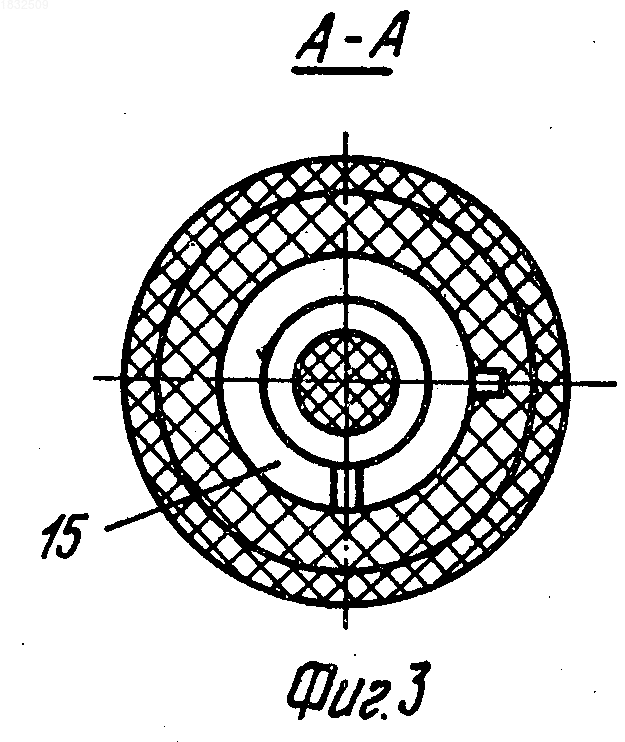

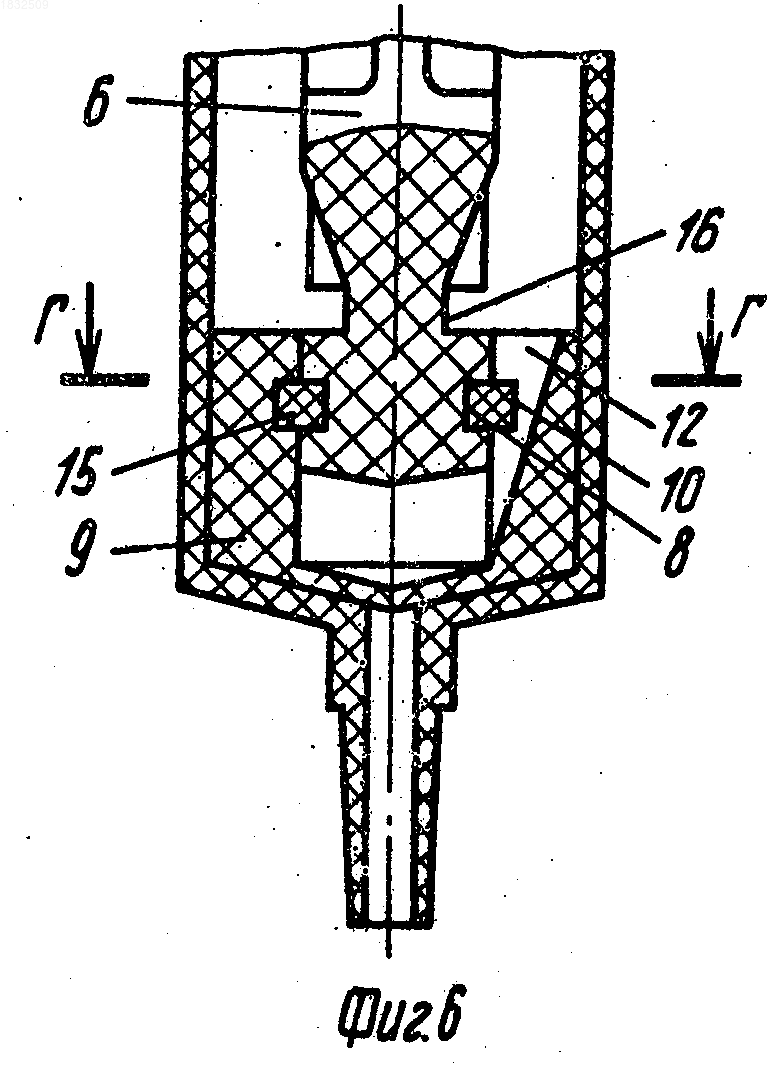

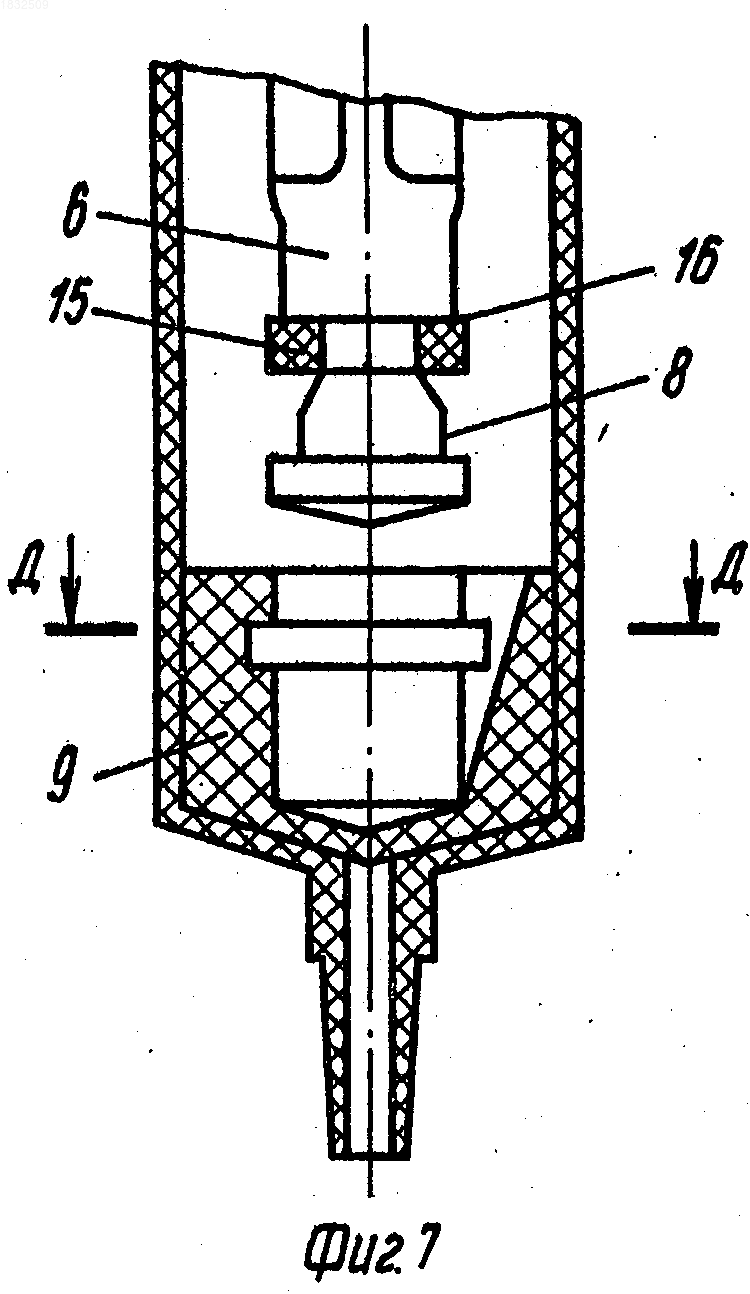

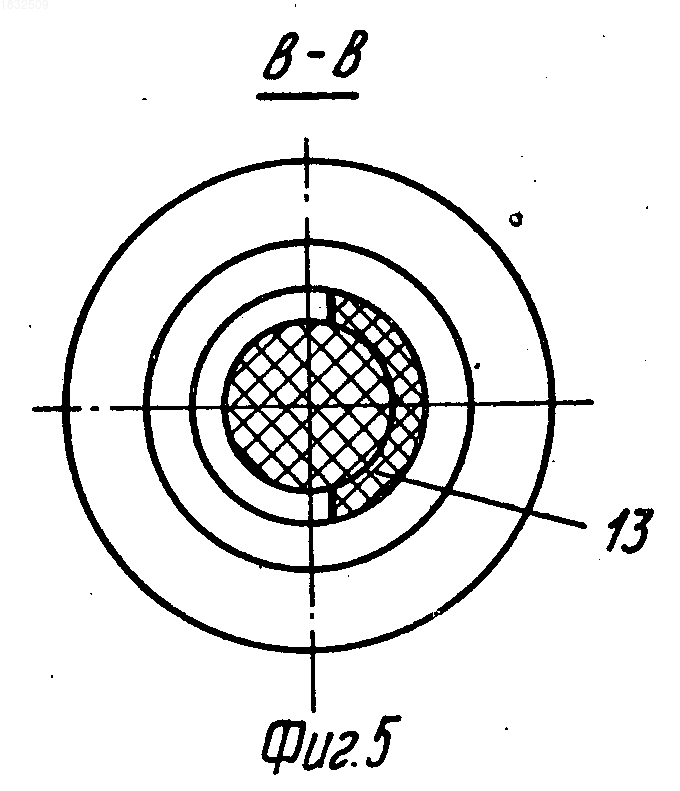

Изобретение поясняется чертежом, где на фиг. 1 изображен шприц в исходном состоянии; на фиг. 2 то же, после инъекции; на фиг. 3 разрез А-А на фиг. 1; на фиг. 4 разрез Б-Б на фиг. 2; на фиг. 5 разрез В-В на фиг. 1; на фиг. 6 вариант выполнения шприца в исходном состоянии; на фиг. 7 то же, после инъекции; на фиг. 8 разрез Г-Г на фиг. 6; на фиг. 9 разрез Д-Д на фиг. 7.
Шприц состоит из корпуса 1 с канюлей 2 и кольцевой выточкой 3, крышки 4 с кольцевым выступом 5, размещенным в выточке 3, штокаа 6 с фланцем 7 и кольцевой проточкой 8, установленного в выемке поршня 9 с кольцевыми выточками 10 и 11 и продольным каналом 12, упора 13, изготовленного в виде цилиндра и размещенного в канавках 14, выполненных на фланце 7 и крышке 4 (или в одной из этих деталей), и узла блокировки хода поршня, представляющего из себя элемент 15, который изготовлен в виде работающего на разжатие разрезного кольца и размещен в исходном состоянии шприца в кольцевой проточке 8 и выточке 10 с возможностью перемещения в кольцевую выточку 11 поршня 9.
В другом варианте выполнения шприца поршень 9 имеет одну кольцевую выточку 10, а шток 6 две кольцевые проточки 8 и 16. Пружинный элемент 15 изготовлен в виде работающего на сжатие разрезного кольца, размещенного в исходном состоянии шприца в кольцевых проточках 8 и 10.
Шприц работает следующим образом.
В исходном состоянии поршень 9 находится в крайнем (нижнем) от канюли 2 положении. Движение штока 6 по направлении к канюле 2 ограничивается упором 13.
Во время заполнения шприца поршень 9 с помощью штока 6 перемещается в сторону от канюли 2. При этом пружинное кольцо 15 обеспечивает надежное соединение поршня 9 со штоком 6.
После окончания заполнения отпускается упор 13, который свободно выпадает из канавок 14.
Во время возвратного движения штока 6 (выпуск воздуха и инъекция) его конец перемещается сначала внутри поршня 9, а затем совместно с поршнем по направлении к канюле 2. При этом пружинный элемент 15 попадает в выточку 11 поршня 9 или в выточку 16 штока 6, деформируется и расстопаривает шток 6 с поршнем 9. После окончания инъекции шток 6 свободно выходит из поршня 9. Это делает возможным повторное использование шприца.
Наличие канала 12 исключает демпфирующее влияние воздуха находящегося в полости между штоком 6 и поршнем 9 при движении конца штока внутри поршня.
Изобретение относится к медицинской технике, а именно к шприцам, используемых только для одной инъекции. Цель изобретения уменьшение вероятности возможности повторного использования за счет повышения надежности рассоединения штока и поршня. Шприц состоит из корпуса 1 с крышкой, внутри которого расположен поршень 9, штока 6 с фланцем, упора 13 и узла блокировки хода поршня, выполненного в виде пружинного элемента 15, который установлен в кольцевых проточке 8 и выточке 11. 9 ил.
Рисунки
Заявка
4717848/14, 13.07.1989
Верхнеднепровский горно-металлургический комбинат
Кузема А. С, Гудима В. И
МПК / Метки
МПК: A61M 5/50
Метки: шприц
Опубликовано: 25.07.1995
