Дискретный фазовращатель
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
1. ДИСКРЕТНЫЙ ФАЗОВРАЩАТЕЛЬ, содержащий полосковую линию передачи, сигнальный проводник которой выполнен в виде первого отрезка с последовательно включенным первым коммутирующим элементом и второго отрезка, длина которого превышает длину первого отрезка, а концы подсоединены к первому отрезку по обе стороны от первого коммутирующего элемента, а также второй коммутирующий элемент, соединенный с короткозамкнутым коммутируемым шлейфом, отличающийся тем, что, с целью уменьшения разности вносимых потерь в двух фазовых состояниях, введен дополнительный отрезок проводника длиной меньше
д/4, включенный между серединой второго отрезка и вторым коммутирующим элементом, к которому подсоединены введенные короткозамкнутый и разомкнутый шлейфы с суммарной длиной, равной д/4, где д длина волны на центральной частоте.
2. Фазовращатель по п.1, отличающийся тем, что к середине второго отрезка подключен дополнительный разомкнутый шлейф длиной, меньшей д/4.
Описание
Целью изобретения является уменьшение разности вносимых потерь в двух фазовых состояниях.
Поставленная цель достигается тем, что в дискретном фазовращателе, содержащем полосковую линию передачи, сигнальный проводник которой выполнен в виде первого отрезка с последовательно включенным первым коммутирующим элементом и второго отрезка, длина которого превышает длину первого отрезка, а концы подсоединены к первому отрезку по обе стороны от первого коммутирующего элемента, а второй коммутирующий элемент соединен с короткозамкнутым коммутируемым шлейфом, введен дополнительный отрезок проводника длиной меньшей

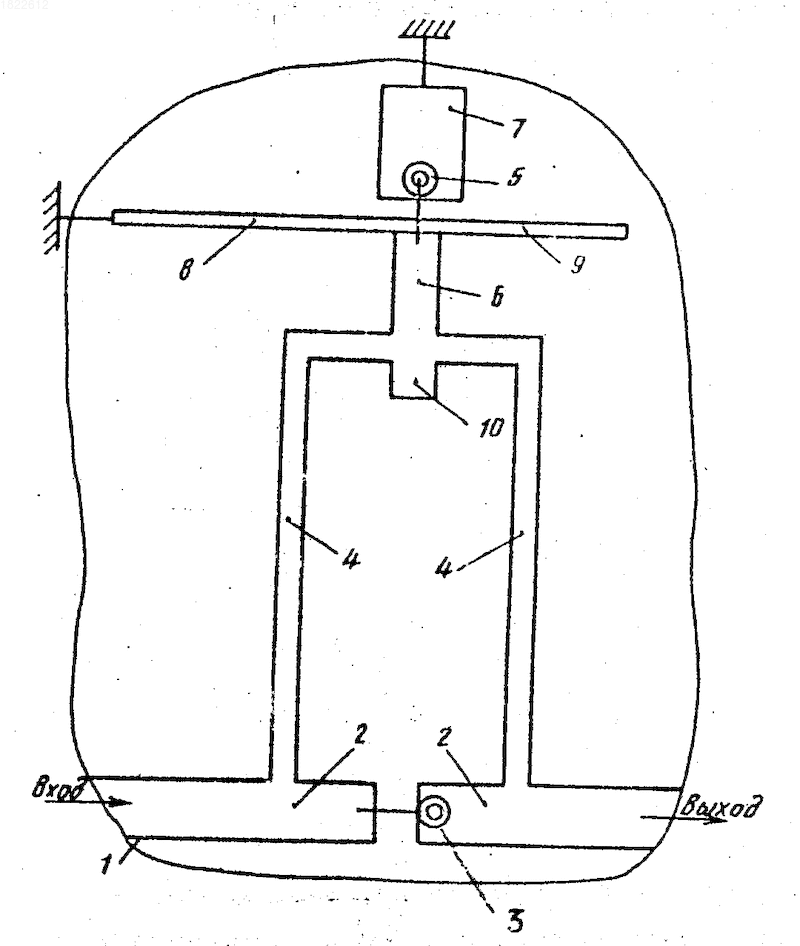

д/4, включенный между серединой второго отрезка и вторым коммутирующим элементом, к которому подсоединены введенные короткозамкнутый и разомкнутый шлейфы с суммарной длиной, равной д/4, где д длина волны в полосковой линии передачи на центральной частоте рабочего диапазона. Кроме того, в дискретном фазовращателе к середине второго отрезка подключен дополнительный разомкнутый шлейф длиной меньше д/4.На чертеже представлена конструкция дискретного фазовращателя по изобретению.
Дискретный фазовращатель содержит полосковую линию передачи 1, сигнальный проводник которой выполнен в виде отрезка 2 с последовательно включенным коммутирующим элементом 3 и отрезка 4, длина которого превышает длину отрезка 2. Концы отрезка 4 подсоединены к отрезку 2 по обе стороны от коммутирующего элемента 3. Между серединой отрезка 4 и первым электродом коммутирующего элемента 5 включен дополнительный отрезок проводника 6 длиной меньше
д/4, где дд длина волны в полосковой линии на центральной частоте рабочего диапазона. Второй электрод коммутирующего элемента 5 соединен с короткозамкнутым коммутируемым шлейфом 7. К точке соединения дополнительного отрезка проводника 6 с первым электродом коммутирующего элемента 5 подключены также короткозамкнутый 8 и разомкнутый на конце 9 шлейфы, суммарная длина которых равна д/4. Кроме того, к середине отрезка 4 подключен дополнительный разомкнутый шлейф 10, длиной меньше д/4.Использование: обеспечение фазового сдвига СВЧ линий передачи. Сущность изобретения: устройство содержит отрезок полосковой линии передачи и два коммутирующих элемента. В первый отрезок сигнального проводника последовательно включен первый коммутирующий элемент, по обе стороны от которого подсоединены концы второго отрезка сигнального проводника, длина которого превышает длину первого отрезка. Второй коммутирующий элемент соединен с короткозамкнутым коммутируемым шлейфом. Дополнительный отрезок проводника длиной меньшей
д/4 включен между серединой второго отрезка и вторым коммутирующим элементом, к которому подсоединены короткозамкнутый и разомкнутый шлейфы с сумарной длиной, равной д/4, 1 ил. Рисунки
Заявка
4940577/09, 03.06.1991
Ленинградское объединение электронного приборостроения "Светлана"
Кузнецов В. И, Савин А. М
МПК / Метки
МПК: H01P 1/18
Метки: дискретный, фазовращатель
Опубликовано: 20.05.1995
