Аэродинамическая установка
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1816403
Автор: Белов
Формула
1. АЭРОДИНАМИЧЕСКАЯ УСТАНОВКА по авт. св. N 1771542, отличающаяся тем, что, с целью расширения экспериментальных возможностей за счет увеличения поперечных размеров ее рабочей части, дно цилиндрического стаканообразного корпуса выполнено с радиально расположенными лопатками высотой bд, определяемой из соотношения bд / D = 0,086, при этом высота bб лопаток на внутренней поверхности цилиндрического стаканообразного корпуса определяется из соотношения bб / D = 0,0215, D - внутренний диаметр цилиндрического стаканообразного корпуса.
2. Установка по п. 1, отличающаяся тем, что, с целью сглаживания воздушного потока, лопатки на дне цилиндрического стаканообразного корпуса выполнены в количестве более двух.
3. Установка по пп. 1 и 2, отличающаяся тем, что лопатки на дне цилиндрического стаканообразного корпуса расположены с равным шагом.
Описание
Целью является расширение экспериментальных возможностей за счет увеличения поперечных размеров рабочей части установки, а также сглаживание воздушного потока.

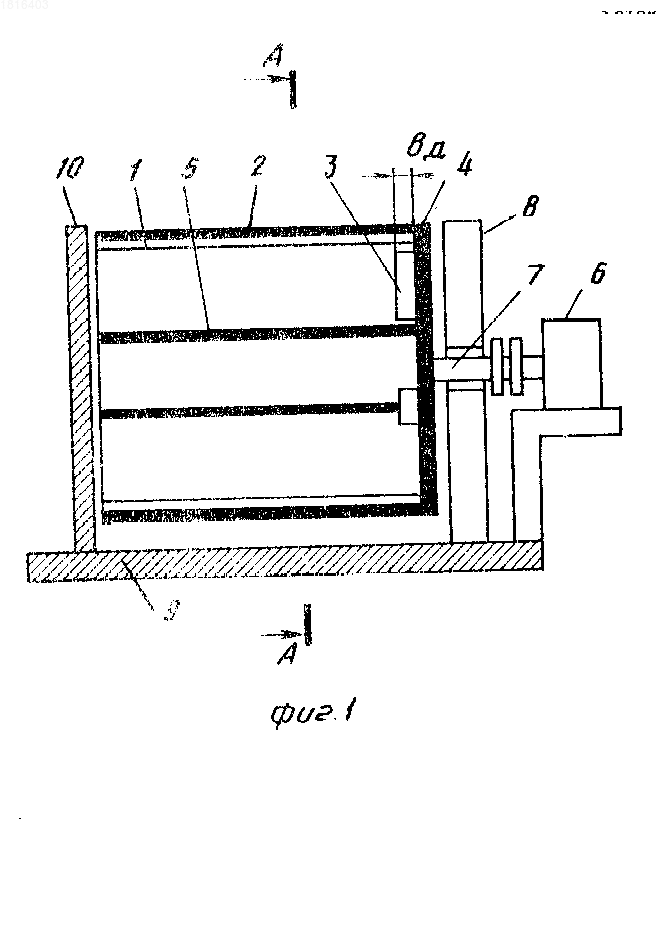

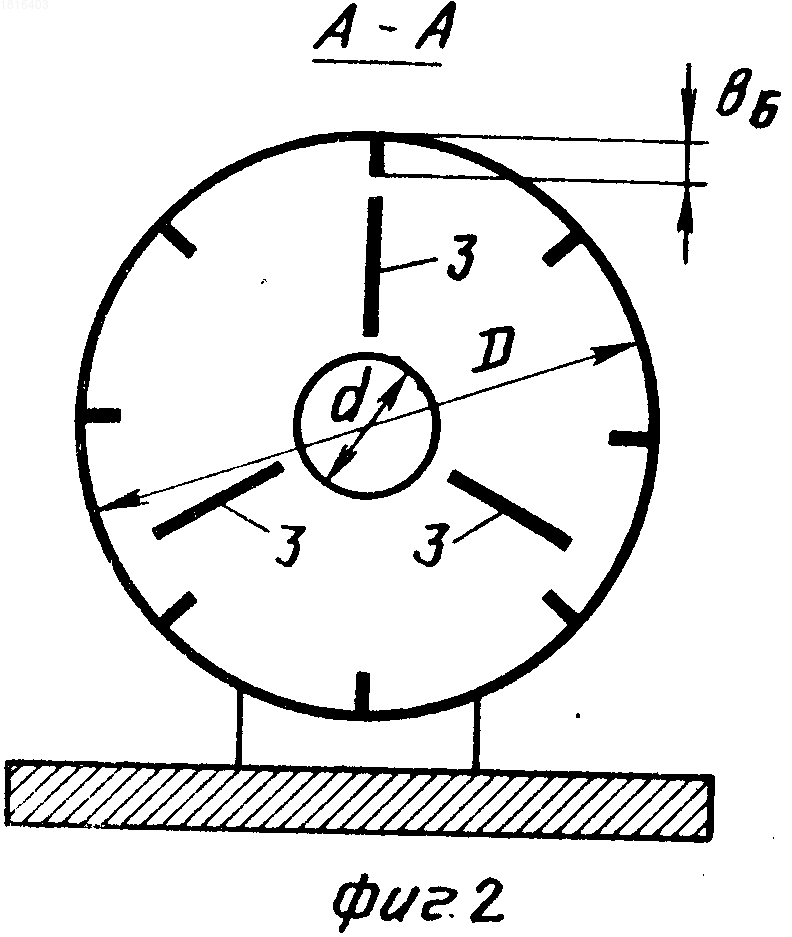

На фиг. 1 приведена схема установки; на фиг. 2 - сечение А-А на фиг. 1.
Аэродинамическая установка содержит лопатки 1 на внутренней поверхности цилиндрического стаканообразного корпуса 2 и лопатки 3 на его дне 4, коаксиально расположенную оболочку 5. Корпус 2 с дном 4 приводится во вращение от двигателя 6 с помощью вала 7, проходящего через опору 8, установленную на основании 9, на котором также заделан диск 10, отстоящий от свободных торцев корпуса 2 и оболочки 5 с малым зазором (
3 мм).Аэродинамическая установка работает следующим образом.
Цилиндрический круговой слой газа, заключенный между корпусом 2 с лопатками 1 и оболочкой 5 без лопаток, приводится в движение путем вращения от привода-двигателя 6 через вал 7, а заодно вращаются и лопатки 3, установленные на дне 4. При этом обеспечивается ширина рабочей части примерно в два раза больше ширины рабочей части прототипа, что позволяет испытывать модели с вдвое большими поперечными размерами при исходных габаритных размерах прототипа.
(56) Авторское свидетельство СССР N 1771542, кл. G 01 M 9/00, 1990.
Изобретение относится к экспериментальной аэродинамике и может быть использовано в прочностных и аэродинамических испытаниях моделей, совершающих колебания в потоке газа или жидкости. Цель - расширение экспериментальных возможностей за счет увеличения поперечных размеров рабочей части установки, а также сглаживание воздушного потока. Аэродинамическая установка содержит лопатки 1 на внутренней поверхности цилиндрического стаканообразного корпуса 2 и лопатки 3 на его дне 4, коаксиально расположенную оболочку 5, двигатель 6, вал 7, опору 8, основание 9 и диск 10, отстоящий от свободных торцев корпуса 2 и оболочки 5 с малым зазором (
3мм). 2 ил. з. п. ф-лы, 2 ил. Рисунки
