Дозирующее устройство для хладагента
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
ДОЗИРУЮЩЕЕ УСТРОЙСТВО ДЛЯ ХЛАДАГЕНТА, содержащее корпус и размещенную в нем цилиндрическую гильзу с набором калиброванных шайб, фильтр, установленный во входной части корпуса, отличающееся тем, что, с целью повышения надежности и упрощения конструкции, набор шайб выполнен в виде цилиндрических стаканов, имеющих острую кромку, контактирующую с наружной поверхностью смежных стаканов, а корпус выполнен из двух сочлененных между собой секций с расположением фильтра в первой и набора шайб во второй, причем последняя выполнена в виде тонкостенного перфорированного цилиндра с опорными участками по краям, а цилиндрическая гильза примыкает одним концом к внутренней поверхности концевого опорного участка, при этом другой конец снабжен по оси насадкой с внешней резьбой и внутренним отверстием, а сочлененный конец первой секции имеет соответствующее резьбовое отверстие.
Описание
Дозирующее устройство для раздающих коллекторов теплообменников имеет широкое применение в теплотехнике. В частности большое применение дозирующих устройств находит в системах терморегулирования для летательных аппаратов.
Целью изобретения является снижение массы и габаритных характеристик путем выполнения корпуса из двух сочлененных между собой секций с расположением фильтра в одной и наборе шайб в другой, причем вторая секция выполнена в виде тонкостенного перфорированного цилиндра с опорными участками по краям 10, 11 и набора шайб 2, заключенных в тонкостенную цилиндрическую гильзу 1, которая примыкает одним концом к внутренней поверхности концевого опорного 10 участка, при этом второй конец снабжен по оси насадки 4 с наружной резьбой 7, а сочлененный конец первой секции имеет соответствующее резьбовое отверстие.

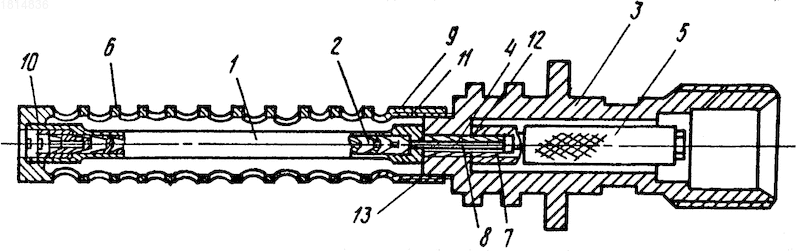

На чертеже показана схема дозирующего устройства с тонкостенной цилиндрической гильзой 1, в которой размещен набор шайб 2 и которая закрепляется в корпусе 3 с резьбовым отверстием 12 с помощью насадки 4 с внешней резьбой 7 и внутренним отверстием 8. С противоположной стороны корпуса 3 на выступающую часть насадки 4 навертывается фильтр 5. На внешнюю резьбу 13 корпуса 3, со стороны размещения гильзы 1, навертывается тонкостенный перфорированный цилиндр 6, имеющий резьбу 11 и опорные участки 9 и 10.
Дозирующее устройство работает следующим образом.
Дросселируемая рабочая жидкость под высоким давлением по трубопроводу подается во входную часть корпуса 3, далее через фильтр 5 поступает в гильзу 1 и далее через отверстия в шайбах 2 по назначению. При движении рабочей жидкости из одной шайбы в другую происходит постепенное снижение давления за счет потерь на сужение и расширение в шайбах. В связи с тем, что дозирующее устройство размещается в коллекторах испарителей, то происходит охлаждение рабочей жидкости при прохождении ее в шайбах за счет первоначального испарения жидкости в коллекторе, что позволяет стабилизировать поток жидкости, исключив парообразования в шайбах.
Предлагаемая конструкция дозирующего устройства для хладагента позволяет:
многократное использование отдельных деталей;
возможность контрольной проливки гильзы в сборе.
Использование: в аппаратах холодильной, теплообменной техники, в которых по условиям работы требуется дросселирование рабочей среды. Сущность изобретения: корпус выполнен путем сочленения между собой секций с расположением в одной секции фильтра и набора шайб в другой. Набор шайб выполнен в виде цилиндрических стаканов с острой кромкой, а сочленение секций достигается за счет резьбовых соединений. 1 ил.
Рисунки
Заявка
4901682/06, 11.01.1991
Научно-производственное объединение "Наука"
Андрианов Е. А, Медведев З. П
МПК / Метки
МПК: F28F 27/02
Метки: дозирующее, хладагента
Опубликовано: 20.12.1995
