Пиротехнический фейерверочный состав цветного огня

1. ПИРОТЕХНИЧЕСКИЙ ФЕЙЕРВЕРОЧНЫЙ СОСТАВ ЦВЕТНОГО ОГНЯ, включающий нитроцеллюлозу, металлическое горючее, стабилизатор химической стойкости и соединения, придающие пламени окраску, отличающийся тем, что, с целью повышения эффективности путем увеличения силы света и насыщенности цвета пламени, он содержит в качестве нитроцеллюлозы коллоксилин, в качестве металлического горючего магний или сплав магния с алюминием, в качестве стабилизатора химической стойкости симм-диэтилдифениломочевину и дополнительно содержит нелетучий пластификатор коллоксилина-нитроглицерин и/или динитратдиэтиленгликоль или их смесь с динитротолуолом и технологическую добавку вазелиновое масло при следующем соотношении компонентов, мас.
Коллоксилин 23,8 47,2
Нелетучий пластификатор коллоксилина нитроглицерин и/или динитратдиэтиленгликоль или их смесь с динитротолуолом в соотношении от 5 1 до 14 1 15,2 31,3
Симм-диэтилдифенилмочевина 0,5 1,5
Металлическое горючее магний или сплав магния с алюминием 8,0 - 25,0
Соединения, придающие пламени окраску 12,0 30,0
2. Состав по п.1, отличающийся тем, что, с целью улучшения воспламеняемости и придания пламени зеленого цвета, он содержит в качестве соединений, придающих окраску пламени, нитрат бария и (или) карбонат бария в количестве 8,0 20,0 мас. совместно с поливинилхлоридом или перхлорвиниловой смолой или сополимером винилхлорида с винилацетатом в количестве 4,0 10,0 мас.
3. Состав по п.1, отличающийся тем, что, с целью улучшения воспламеняемости и придания пламени красного цвета он содержит в качестве соединений, придающих окраску пламени нитрат стронция и/или карбонат стронция в количестве 8,0 20,0 мас. совместно с поливинилхлоридом или перхлорвиниловой смолой или сополимером винилхлорида с винилацетатом в количестве 4,0 10,0 мас.

Изобретение относится к пиротехнике, а именно к разработке и производству фейерверочных и сигнальных изделий.
Наиболее близким по технической сущности и достигаемому эффекту к изобретению является пиротехнический состав цветного огня, включающий, мас. азотнокислый барий или азотнокислый стронций соответственно для составов зеленого или красного огня 15-25, алюминиево-магниевый сплав 10-20, поливинилхлорид 6-12, нитрат целлюлозы (N > 12%), т.е. пироксилин 41,5-68,5, дифениламин 0,5-1,5. Недостатками известного изобретения являются невысокая сила света и насыщенность цветом пламени, отказы в воспламенении в фейерверочных изделиях.
Цель изобретения повышение эффективности состава за счет увеличения силы света, насыщенности цветом пламени и улучшения воспламеняемости.
Поставленная цель достигается благодаря тому, что пиротехнический состав цветного огня, включающий нитрат целлюлозы, металлическое горючее, стабилизатор химической стойкости и соединения, придающие окраску пламени, содержит в качестве нитрата целлюлозы коллоксилин, в качестве стабилизатора химической стойкости симм.-диэтилдифенилмочевину (централит N 2) и дополнительно содержит нелетучий пластификатор коллоксилина-нитроглицерин и/или динитратдиэтиленгликоль или их смесь с динитротолуолом и технологическую добавку вазелиновое масло при соотношении компонентов, мас. Коллоксилин 23,8-47,2 Нелетучий пластификатор
коллоксилина-
нитроглицерин и/или
динитратдиэтилен-
гликоль или их смесь
с динитротолуолом
в соотношении от 5:1 до 14:1 15,2-31,3
Металлическое
горючее магний
или сплав магния с алюминием 8,0-25,0
Соединения,
придающие окраску пламени 12,0-30,0
В качестве соединений, придающих окраску пламени, состав содержит нитрат бария и/или карбонат бария (зеленый огонь) или нитрат стронция и/или карбонат стронция (красный огонь) в количестве 8,0-20,0 мас. совместно с поливинилхлоридом или перхлорвиниловой смолой или сополимером винилхлорида с винилацетатом в количестве 4,0-10,0 мас. Все компоненты имеют широкую сырьевую базу и выпускаются промышленностью. Компоненты состава не токсичны и не дефицитны. Пиротехнические составы химически стойки и физически стабильны. Чувствительность к удару и трению составов находится на уровне чувствительности штатных баллистных порохов средней калорийности. Технология приготовления составов следующая: компоненты загружали в "варочный" котел и в процессе "варки" перемешивали до получения однородности. Как правило, для получения высокотехнологической массы соотношение между коллоксилином и пластификатором находится в пределах 7:3 и 1:1 соответственно. При введении в состав магния в воду добавляют бихромат калия. Готовую массу отделяли от основной части воды и пластифицировали на вальцах. При использовании нитрата стронция или нитрата бария его вводят после отжима воды перед вальцеванием. После пластификации состав формуют по технологии проходного прессования на шнек-прессе в шнуры, которые затем режут на пироэлементы заданной длины.

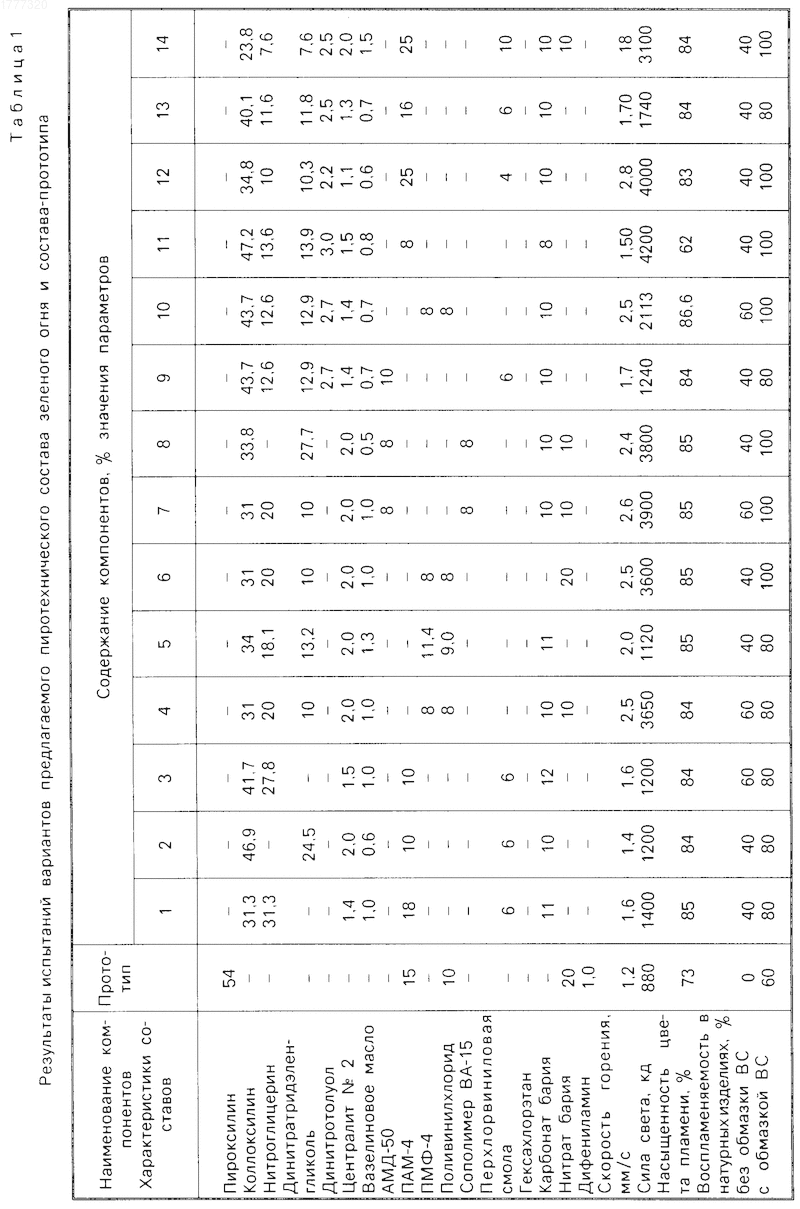

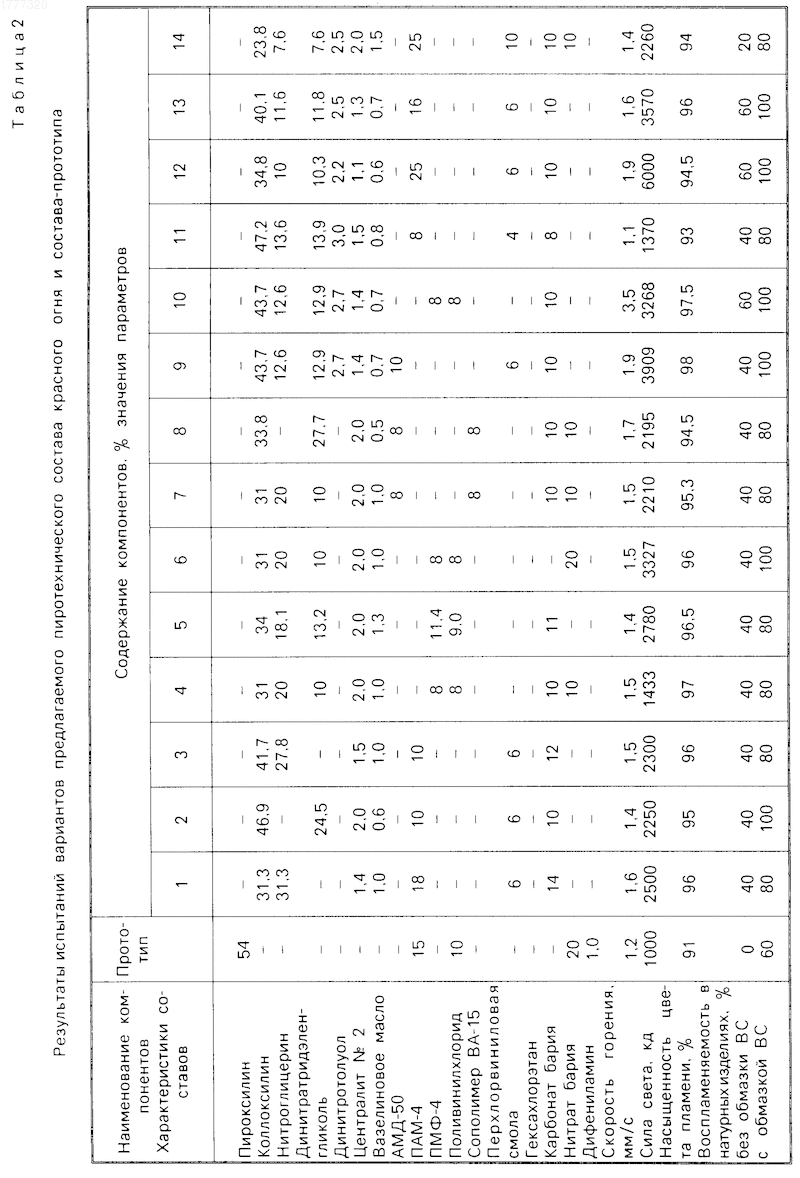

Испытания образцов проводили при торцовом горении элемента по стандартным методикам. Результаты сравнительных испытаний предлагаемого состава и состава-прототипа приведены в табл.1 и 2. Из приведенных данных видно, что все варианты предлагаемого состава цветного огня при выбранном соотношении компонентов обладают более высокой силой света, насыщенностью цветом пламени и лучшей воспламеняемостью в натурных изделиях по сравнению с составом-прототипом. Пользование составом позволит повысить воспламеняемость, видимость с расстояния, красочность и зрелищный эффект фейерверка, различимость сигнальных средств и позволит формовать изделия как методом глухого, так и проходного прессования на оборудовании и по режимам, применяемым в производстве баллистных порохов в широком диапазоне габаритов получаемых изделий.
Использование: пиротехника, при производстве и пуске фейерверков. Сущность изобретения: состав содержит, мас.%: 23,8-47,2 коллоксилина, 15,2-31,3 нитроглицерина и/или динитратдиэтиленгликоля или их смеси с динитротолуолом в соотношении от 5:1 до 14:1, 0,5-1,5% симм-диэтилдифенилмочевины, 8,0-25,0% магния или сплава магния с алюминием и 8,0-20,0% нитрата бария и/или карбоната бария (в случае зеленого огня) или нитрата стронция и/или карбоната стронция (в случае красного огня) совместно с поливинилхлоридом или перхлорвиниловой смолой или сополимером винилхлорида с винилацетатом. Составы готовятся по технологии баллистных порохов и перерабатываются в изделия проходным или глухим прессованием. Характеристики состава: сила света 1200 - 6000 kg насыщенность цвета пламени 82-85% (зеленый), 94-98% (красный), хорошая воспламеняемость. 2 табл.
