Эластичный поглощающий материал

ЭЛАСТИЧНЫЙ ПОГЛОЩАЮЩИЙ МАТЕРИАЛ, содержащий карбонильное железо и связующее на основе низкомолекулярного каучука, отличающийся тем, что, с целью повышения термостойкости при сохранении высокой поглощающей способности и эластичности, он дополнительно содержит воду, а в качестве связующего содержит эластосил при следующем соотношении компонентов, мас. ч.
Эластосил 100 110
Вода 0,3 1,0
Карбонильное железо 200 1000

Изобретение относится к радиотехнике и радиоэлектронике, в частности к материалам, поглощающим высокочастотную энергию низкого и среднего уровней мощности, например, в волноводных нагрузках.
Целью изобретения является повышение термостойкости поглощающего материала при сохранении высокой поглощающей способности и эластичности.
Поставленная цель достигается тем, что поглощающий эластичный материал, содержащий карбонильное железо и связующее низкомолекулярный каучук, дополнительно содержит воду и в качестве связующего "Эластосил" при следующем соотношении компонентов, мас. ч. Эластосил 100-110 Вода 0,3-1,0 Карбонильное железо 200-1000
Экспериментально установлено, что использование нового связующего на основе низкомолекулярного каучука "Эластосила" и дополнительное введение воды позволяет повысить термостойкость поглощающего материала до 250^оС при сохранении высокой поглощающей способности и эластичности.
Предложенный поглощающий материал изготовляют следующим образом.
При оптимальном соотношении компонентов берут 100 мас. ч. "Эластосила", например продукта "Эластосила 137-180", смешивают с 0,4 мас. ч. воды и 200-1000 мас. ч. карбонильного железа (в зависимости от требуемого коэффициента затухания), тщательно перемешивают и заливают в металлические формы или непосредственно в полости волноводов при 25 10^оС, производят вакуумирование при 25 10^оС в течение 0,5 ч, затем производят отверждение состава.
Применение в качестве связующего "Эластосила" дает следующие преимущества по сравнению с известным материалом: повышение термостойкости поглощающего материала при сохранении высокой поглощающей способности и эластичности, а также увеличение поглощающей способности (коэффициента затухания) за счет высокой степени наполнения карбонильным железом.
Для приготовления предлагаемого поглощающего материала при минимальном соотношении компонентов очередность операций остается без изменений, а компоненты берутся в следующем соотношении, мас. ч. "Эластосил 147-180", 100, вода 0,3, карбонильное железо 200-1000. По сравнению с оптимальным составом ухудшаются технологические параметры увеличивается время отверждения состава. По сравнению с известным материалом повышается термостойкость до 250^оС при сохранении высокой поглощающей способности и эластичности.
Для приготовления предлагаемого поглощающего материала при максимальном соотношении компонентов очередность операций остается без изменений, а компоненты берутся в следующем соотношении, мас. ч. "Эластосил 137-180" 110; вода 0,1; карбонильное железо 200-1000. По сравнению с оптимальным составом ухудшаются технологические параметры возрастает вязкость состава, что затрудняет его заливку в изделия. По сравнению с известным материалом повышается термостойкость до 250^оС при сохранении высокой поглощающей способности и эластичности.

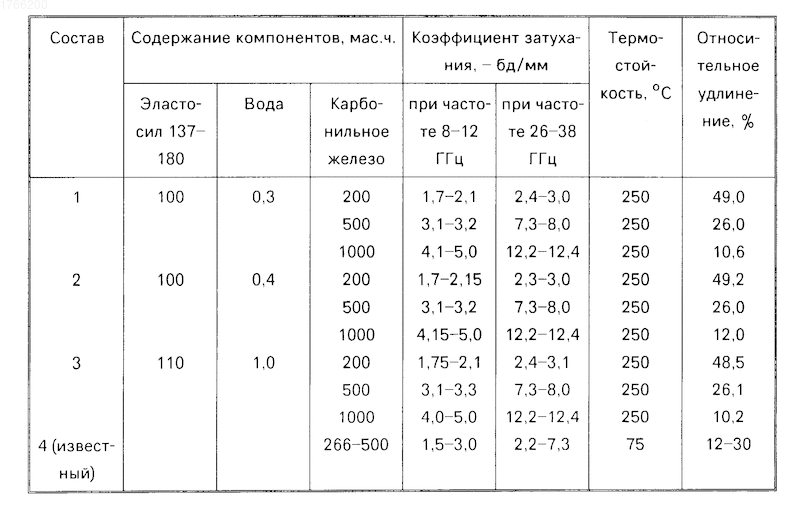

Изобретение иллюстрируется примерами, приведенными в таблице. Все примеры осуществляли с использованием в качестве связующего "Эластосила 137-180" и карбонильного железа марок Р-10, Р-20 (ГОСТ 13610-79) в виде порошка дисперсностью 1,5-3,5 мкм. Определение коэффициента затухания (проводилось на образцах в форме брусков размеров 7,2 х 3,4 х 10 (для диапазона частот 26-38 ГГц) и размером 23 х 10 х 10 (для диапазона частот 8-12 ГГц). В таблице для сопоставления приведены также характеристики известного поглощающего материала.
Как следует из таблицы, предложенный материал характеризуется более высокой термостойкостью (250^оС) по сравнению с известным материалом (85^оС) при одновременном сохранении высокой поглощающей способности и эластичности. Дополнительным преимуществом предложенного материала является увеличение коэффициента затухания за счет высокой степени наполнения карбонильным железом.
Использование: относится к материалам, поглощающим высокочастотную энергию низкого и среднего уровней мощности, например в волноводных нагрузках. Сущность: предложенный поглощающий материал содержит карбонильное железо, связующее на основе низкомолекулярного каучука "Эластосил" и воду при соотношении компонентов, мас. ч. эластосил 100 110, вода 0,3 1, карбонильное железо 200 1000. Предложенный материал характериизуется термостойкостью до 250°С, коэффициентом затухания от 1,7- до 5,0 дБ/мм (в диапазоне частот 8 12 ГГц) и от 2,4 до -12,4 (в диапазоне частот 26 38 ГГц), а также эластичностью от 12 до 50% 1 табл.
