Электрод газоразрядной лампы высокого давления

ЭЛЕКТРОД ГАЗОРАЗРЯДНОЙ ЛАМПЫ ВЫСОКОГО ДАВЛЕНИЯ, содержащий металлический стержень и закрепленные на нем, покрытые различными эмиттерами две спирали в виде близко расположенных витков проволоки, отличающийся тем, что, с целью снижения трудоемкости изготовления электрода, повышения срока службы за счет исключения возможности перемешивания эмиттеров на спиралях, обе спирали выполнены из одного отрезка проволоки и разделены между собой участком шириной, равной или превышающей 0,5 диаметра проволоки, причем отношение диаметров витков в спиралях составляет величину K, выбранную из условия 0,99 > K > 0,2.

Изобретение относится к электротехнической промышленности и может использоваться при изготовлении электродов газоразрядных ламп высокого давления, в частности ламп типа ДРЛФ 400-2.
Целью изобретения является снижение трудоемкости изготовления электрода и исключения возможности перемешивания эмиттеров на электроде.
Указанная цель достигается тем, что в известной конструкции электрода газоразрядной лампы высокого давления, содержащего металлический стержень и закрепленные на нем покрытые различными эмиттерами две спирали в виде множества близко расположенных витков проволоки, обе спирали выполнены из одного отрезка проволоки, разделены между собой участком шириной, равной или превышающей 0,5 диаметра проволоки, причем соотношение диаметров витков в спиралях К выбрано из условия 0,99 > К > 2.
Вариантов расположения спиралей на стержне может быть несколько: спирали с зазором в высокотемпературной зоне электрода, в низкотемпературной зоне электрода, стержень электрода выступает из спирали, стержень заподлицо с торцом спирали и др.

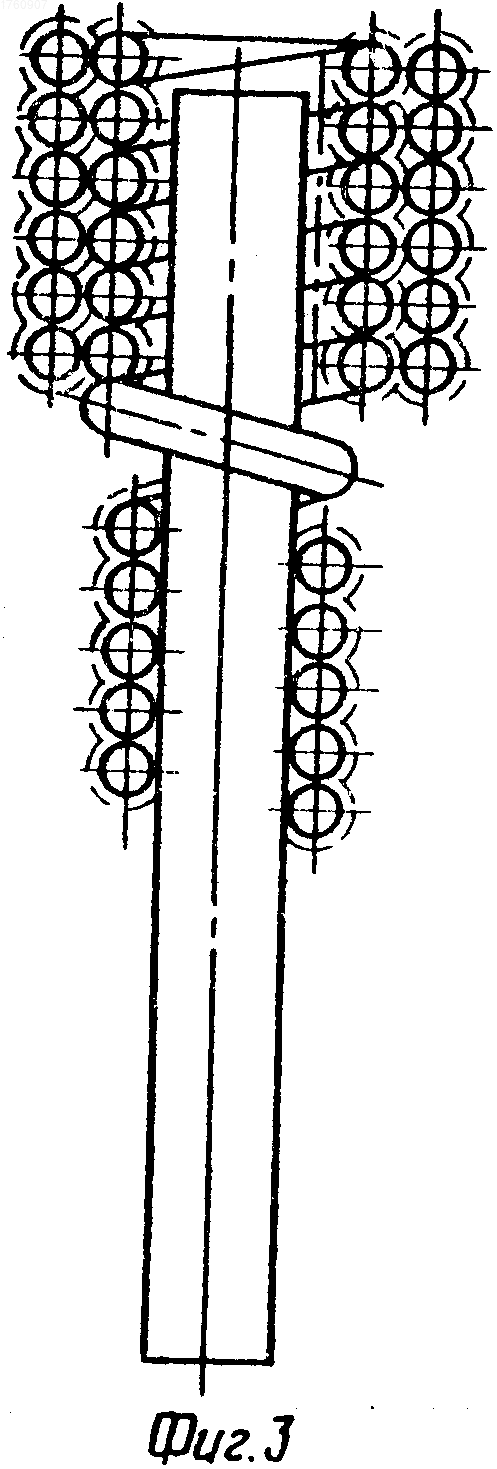

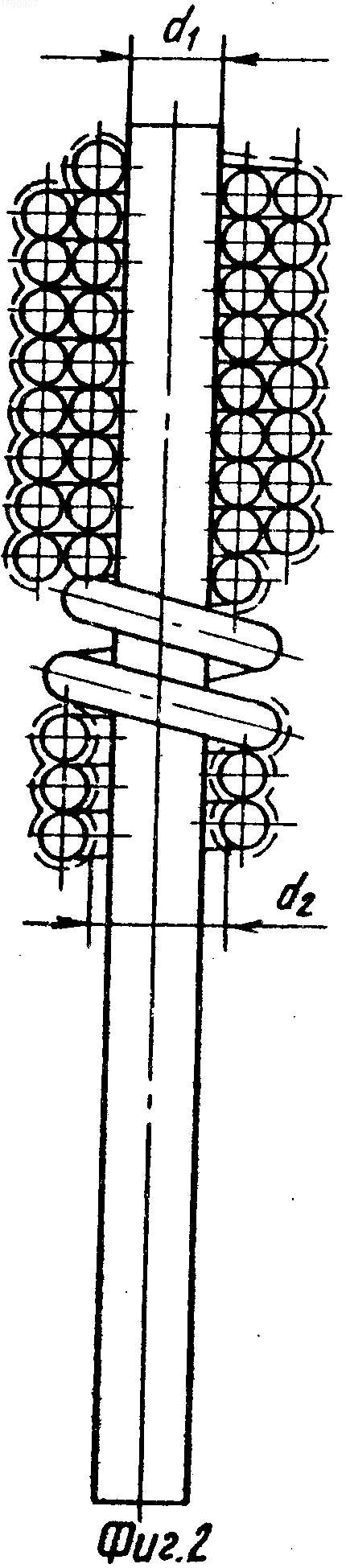

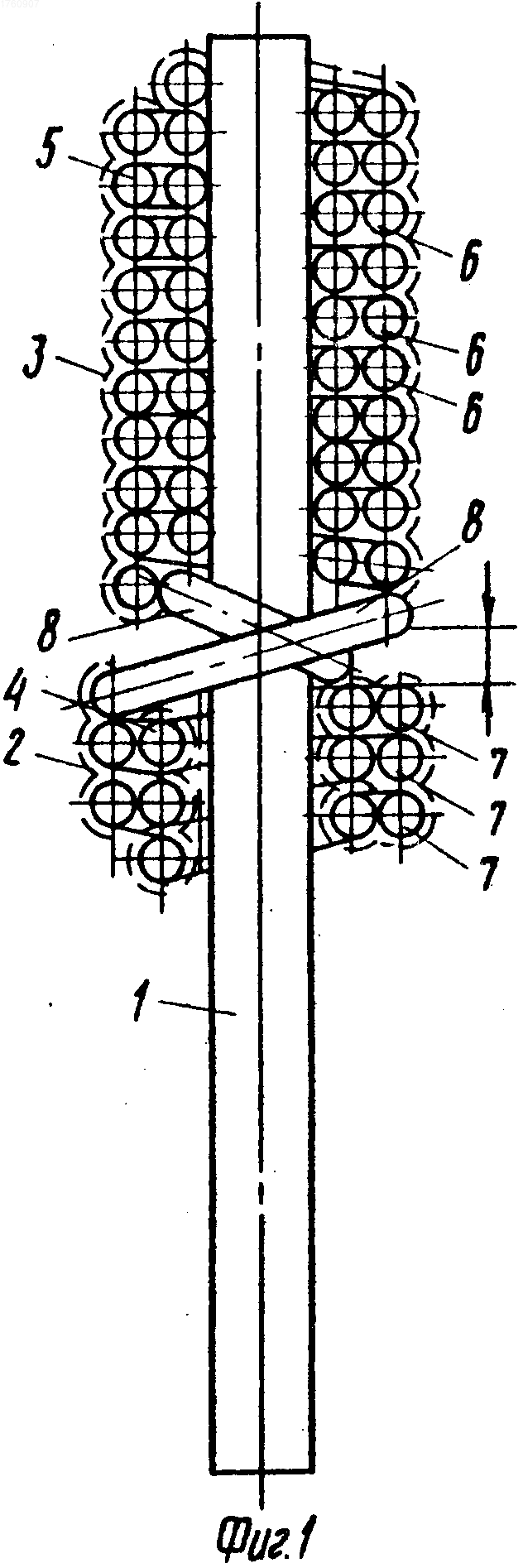

На фиг. 1, 2 и 3 показаны варианты исполнения электрода.
Электрод газоразрядной лампы высокого давления содержит стержень 1 и закрепленные на нем покрытые эмиттерами 2 и 3 спирали 4 и 5 в виде множества близко расположенных витков 6 и 7 проволоки 8. Спирали 4 и 5 выполнены из одного отрезка проволоки 8, разделены между собой участком, " а" шириной не менее 0,5 диаметра проволоки 8 и соединены между собой проволокой 8. Отделением спиралей 4 и 5 друг от друга промежутком "а" обеспечивается разрыв капиллярных полостей в электроде, чем предотвращается самопроизвольное затекание суспензии эмиттера 2 в спираль 5 и эмиттера 3 в спираль 4. Минимальный размер "а" в 0,5 диаметра проволоки 8 выбирается из условия достаточности разрыва капиллярных полостей электрода. Максимальный размер "а" ограничивается только размерами конкретного электрода и необходимостью обеспечения нормируемых электрических параметров газоразрядных ламп.
Диаметр d₂ в представленном варианте витков 7 спирали 4 выбран больше диаметра d₁ витков 6 спирали 5 из условия сохранения расстояния "а" между спиралями 4 и 5 при вставлении с усилием (запрессовки) стеpжня 1 в спираль 5.
Если отношение диаметров К = d₁ : d₂ витков 6 и 7 составляет 0,99 и более, то витки 7 могут касаться стержня 1 и при запрессовке его в спираль 5 могут сомкнуться спирали 4 и 5, т.е. расстояние "а" может уменьшиться до 0. В этом случае капиллярные полости спиралей 4 и 5 соединяются и появляется возможность для смешивания в этих полостях суспензий эмиттеров 2 и 3.
Если отношения диаметров d₁:d₂ витков 6 и 7 составляет 0,2 и менее, т. е. когда витки 7 существенно удалены от стержня 1, появляется вероятность касания этих витков стенок газоразрядной лампы, что приводит к быстрому выходу лампы из строя из-за перегрева стенки лампы. В связи с тем, что витки 7 удалены значительно от нагрева стержня 1 и нагретой спирали 5 (при работе лампы), они имеют пониженную температуру, что приводит к появлению "холодной" зоны за электродом и неразгоранию лампы, т.е. электрические параметры ламп, могут не соответствовать нормируемым.
Оптимальным является соотношение диаметров d₁:d₂, равное 1:1,2, при котором исключена вероятность уменьшения участка "а" при сборке электрода, что исключает возможность перемешивания электродов на спиралях. Кроме того, некоторое удаление витков 7 спирали 4 от стержня 1 позволяет увеличить размер полости между стержнем 1 и витками 7, что увеличивает количество эмиттера 2 на электроде и увеличивает продолжительность работы лампы.
В связи с тем, что электрод имеет две отделенные друг от друга спирали, процесс нанесения эмиттеров разных составов возможно проводить без опасения перемешивания эмиттеров механизированными способами, освоенными в электротехнической промышленности, например окунанием первой спирали в одну из суспензий эмиттера и нанесением второго эмиттера на другую спираль методом расположения этой спирали в фонтанирующей суспензии.
Выполнение операций нанесения эмиттеров на электрод механизированным способом (на полуавтоматах) позволяет исключить ручные операции по нанесению эмиттеров на электрод, что снижает трудовые затраты на изготовление электродов.
Использование: электротехническая промышленность в производстве газоразрядных ламп высокого давления. Сущность изобретения: электрод содержит металлический стержень и закрепленные на нем, покрытые эмиттерами две спирали в виде множества близко расположенных витков проволоки, причем спирали изготовлены из одного отрезка проволоки, разделены между собой участком шириной не менее 0,5 диаметра проволоки при определенном соотношении диаметров витков в спиралях. 3 ил.
