Способ регулирования параметров газа в электродуговом подогревателе
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1757428
Авторы: Жилин, Симанженков, Шамшурин
Формула
СПОСОБ РЕГУЛИРОВАНИЯ ПАРАМЕТРОВ ГАЗА В ЭЛЕКТРОДУГОВОМ ПОДОГРЕВАТЕЛЕ, при котором поджигают дугу, измеряют давление и температуру газа, сравнивают с заданными, определяют рассогласования и изменяют ток, расход газа и длину дуги, отличающийся тем, что, с целью повышения эффективности работы подогревателя и точности регулирования, регулирование осуществляют циклически, причем в каждом цикле сначала определяют рассогласование по температуре и уменьшают его, изменяя длину дуги, затем определяют рассогласование по давлению и уменьшают его, изменяя расход газа, в течение всего цикла измеряют ток дуги, сравнивают с заданным для измеренных значений давления и температуры, определяют рассогласование и уменьшают его, изменяя параметры источника питания.
Описание
Целью изобретения является повышение эффективности работы подогревателя и точности регулирования.

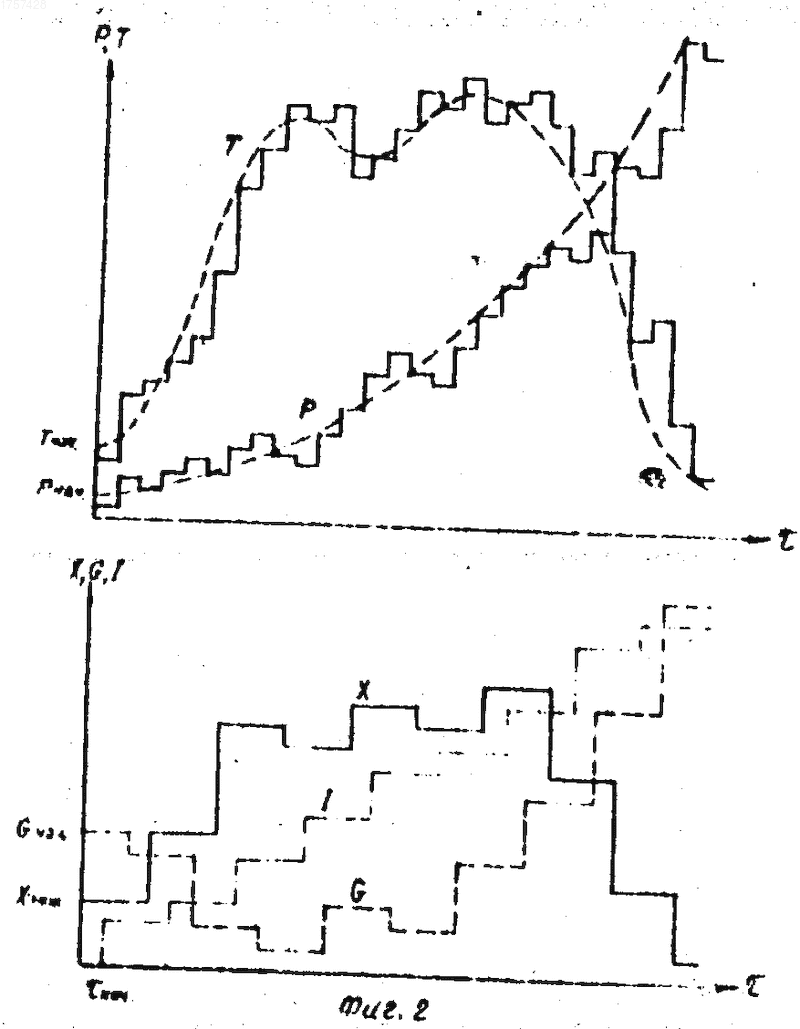

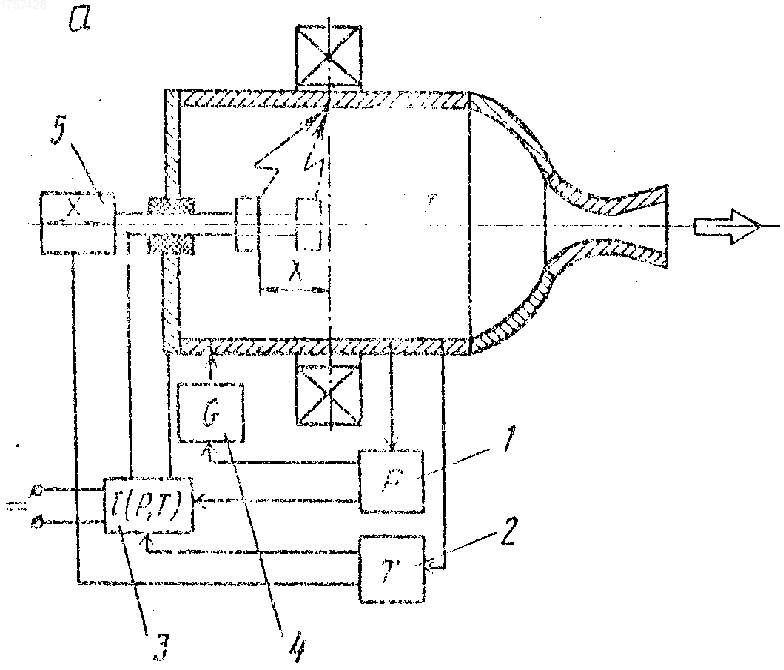

На фиг. 1 показаны возможные схемы реализации предлагаемого способа регулирования; на фиг. 2 - кривые, поясняющие принцип способа.
Для реализации данного способа регулирования подогреватель оснащается датчиками 1 и 2 давления и температуры, устройством 3 для измерения и регулирования тока дуги, устройствами 4 и 5 для изменения соответственно расхода газа и длины дуги.
Регулирование параметров подогревателя производится следующим образом. После поджига дуги с помощью датчиков 1 и 2 измеряют фактические значения давления и температуры газа, а с помощью устройства 3 - фактический ток дуги. Величину тока сравнивают с заданной для данных давления и температуры и в случае рассогласования меняют ток дуги. Эту операцию повторяют в дальнейшем на каждом этапе регулирования, так как оптимальная величина тока, при котором дуга горит устойчиво, зависит от давления и температуры. После тока, как необходимый ток дуги установлен снова, измеряют температуру газа, сравнивают с заданной и в случае рассогласования меняют длину дуги. Затем измеряют давление газа, сравнивают с заданным, в случае рассогласования меняют расход газа. Сущность предлагаемого способа регулирования заключается именно в том, что путем многократного последовательного воздействия на устройства изменения расхода и длины дуги поддерживают заданные значения давления и температуры газа, причем на каждом этапе регулирования поддерживается минимально допустимая величина силы тока дуги.
Таким образом, пользуясь указанным способом регулирования, а именно многократным последовательного изменения регулируемых параметров, возможно осуществлять выбор и стабилизацию параметров газа, не проводя предварительных исследований подогревателя. (56) Васенко И. П. и др. О регулировании температуры в электродуговом подогревателе. Труды ЦАГИ, вып. 2306, М. , 1985.
Авторское свидетельство СССР N 1607674, кл. Н 05 В 7/18, 1989.
Использование: моделирование аэродинамического нагрева элементов теплозащиты гиперзвуковых летательных аппаратов при полете в плотных слоях атмосферы. Сущность изобретения: заданные значения параметров газа устанавливают путем последовательного многократного изменения расхода, положения зоны горения дуги и силы тока, причем отклонение давления от заданного устраняют только изменением расхода, а отклонение температуры от заданной - только изменением положения зоны горения. При этом силу тока на каждом этапе регулирования поддерживают минимально допустимой для устойчивого горения дуги при измеренных значениях давления и температуры. 2 ил.
