Глазной тонометр
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
ГЛАЗНОЙ ТОНОМЕТР, содержащий датчик линейных перемещений с автогенератором, к выходу которого подключен преобразователь частоты, регистратор, отличающийся тем, что, с целью обеспечения измерений глазного давления в миллиметрах ртутного столба, он снабжен опорным генератором, а преобразователь частоты выполнен из последовательно соединенного частотного компаратора, делителя частоты, регистратор выполнен в виде периодомера, при этом первый вход частотного компаратора подключен к датчику линейных перемещений, второй вход соединен с выходом опорного генератора, второй вход периодомера подключен к выходу опорного генератора.
Описание
Целью изобретения является обеспечение измерения глазного давления в миллиметрах столба.

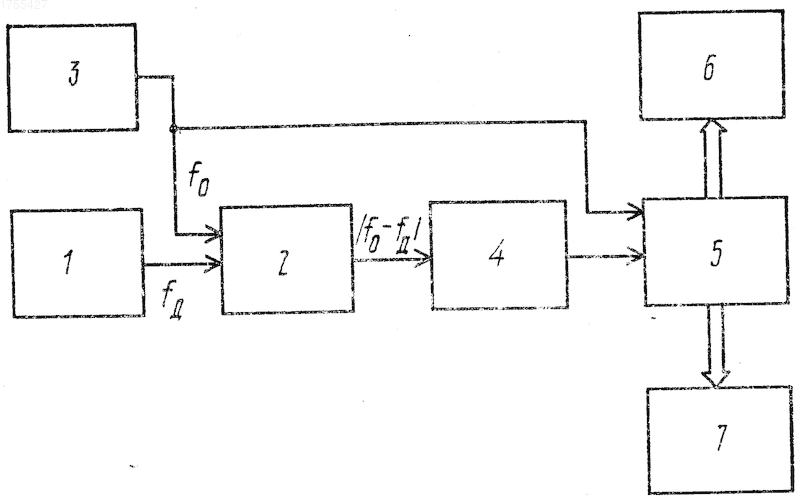

Изобретение поясняется чертежом, где представлена функциональная схема устройства.
Глазной тонометр состоит из датчика линейных перемещений 1, частотного компаратора 2, опорного генератора 3, делителя частоты 4, периодомера 5, блока цифровой индикации 6, цифроаналогового преобразователя 7.
Глазной тонометр работает следующим образом.
Датчик линейных перемещений 1, установленный на глаз пациента, вырабатывает частоту fд, пропорциональную величине глазного давления Ро(мм нд), выраженную через Ro в единицах Шлотца, причем
Po=

Частота fд сравнивается с частотой fo опорного генератора 3 в частотном компараторе 2 с получением сигнала разностной частоты fp = (fo-fд), который делится с коэффициентом деления m в делитель частоты 4, а полученный результат измеряется и регистрируется периодомером 5, причем полученный результат будет равен величине давления Po=



K


Использование: для измерения глазного давления в миллиметрах ртутного столба. Сущность изобретения: устройство, содержащее датчик линейных перемещений (1) с автогенератором, к выходу которого подключен преобразователь частоты, регистратор, снабжено опорным генератором (3), а преобразователь частоты выполнен из последовательно соединенного частотного компаратора (2), делителя частоты (4). При этом регистратор выполнен в виде периодомера (5). Кроме того, первый вход частотного компаратора (2) подключен к датчику линейных перемещений (1), второй вход соединен с выходом опорного генератора (3), к которому подключен второй вход периодомера (5). 1 ил.
Рисунки
Заявка
4023145/14, 25.02.1986
Самарский политехнический институт им. В. В. Куйбышева, Московский научно-исследовательский институт микрохирургии глаза
Козин М. П, Сахаров Ю. И, Федоров С. Н
МПК / Метки
МПК: A61B 3/16
Опубликовано: 20.01.1995
