Номер патента: 1746639

Авторы: Конышев, Наумов, Самохина, Стоклицкий

Формула

1. СКАФАНДР ЛЕТЧИКА И КОСМОНАВТА, содержащий мягкую оболочку с передним распахом и шлемом и силовую систему, отличающийся тем, что, с целью улучшения эксплуатационно-технических характеристик скафандра путем облегчения надевания и снятия его, обеспечения минимального увеличения его продольных размеров и сохранения заданной позы оператора при действии внутреннего давления, он снабжен дополнительной силовой системой, состоящей из двух установленных на уровне талии полупоясов, передние концы которых прикреплены к оболочке на внешних кромках распаха и на растяжимых лент, расположенных на наспинной части оболочки и образующих один или два одинаковых ромба, верхние вершины которых прикреплены к основанию шлема, нижние закреплены у основания корпуса, а остальные вершины прикреплены к свободным концам полупоясов.
2. Скафандр по п.1, отличающийся тем, что, с целью обеспечения использования скафандра в катапультном кресле путем обеспечения возможности изменения положения шлема относительно оболочки корпуса, дополнительная силовая система снабжена регулируемыми по длине лентами с пряжками, посредством которых она соединена с основанием шлема.

Описание

Изобретение относится к аварийно-спасательному снаряжению, а именно к высотному (авиационному или космическому) скафандру мягкого типа.
Известен скафандр летчика и космонавта, содержащий мягкую оболочку с передним распахом и шлемом и силовую систему.
Недостатком известной конструкции является затруднение надевания-снятия скафандра, а именно момент переноса рамки шлема через голову. Для облегчения этой операции в известных скафандрах приходится увеличивать поперечные и продольные размеры наспинной части оболочки корпуса, что, в свою очередь, приводит к увеличению габаритов скафандра и, как следствие, к ухудшению подвижности рукавов в плечевых шарнирах.
Цель изобретения улучшение эксплуатационно-технических характеристик скафандра путем облегчения надевания и снятия его, обеспечение минимального увеличения его продольных размеров и сохранение заданной позы оператора при действии внутреннего давления, а также обеспечение использования скафандра в катапультном кресле путем обеспечения возможности изменения положения шлема относительно оболочки корпуса.
Указанная цель достигается тем, что скафандр летчика и космонавта, содержащий мягкую оболочку с передним распахом и шлемом и силовую систему, снабжен дополнительной силовой системы, состоящей из двух установленных на уровне талии полупоясов, передние концы которых прикреплены к оболочке на внешних кромках распаха, и нерастяжимых лент, расположенных на наспинной части оболочки и образующих один или два одинаковых ромба, верхние вершины которых прикреплены к основанию шлема, нижние закреплены у основания корпуса, а остальные шины прикреплены к свободным концам полупоясов.
Кроме того, дополнительная силовая система снабжена регулируемыми по длине лентами с пряжками, посредством которых она соединена с основанием шлема.

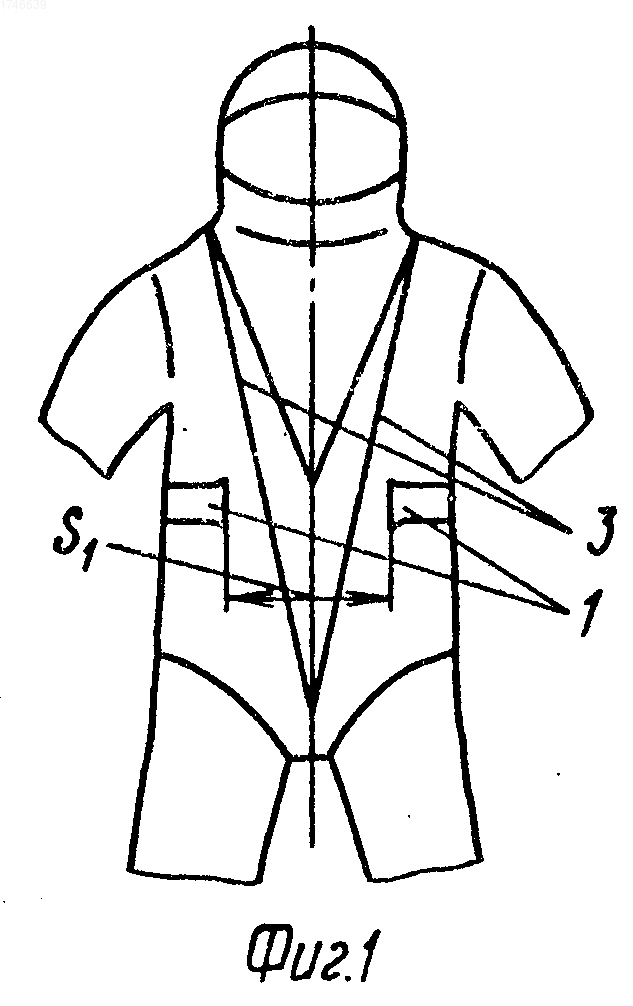

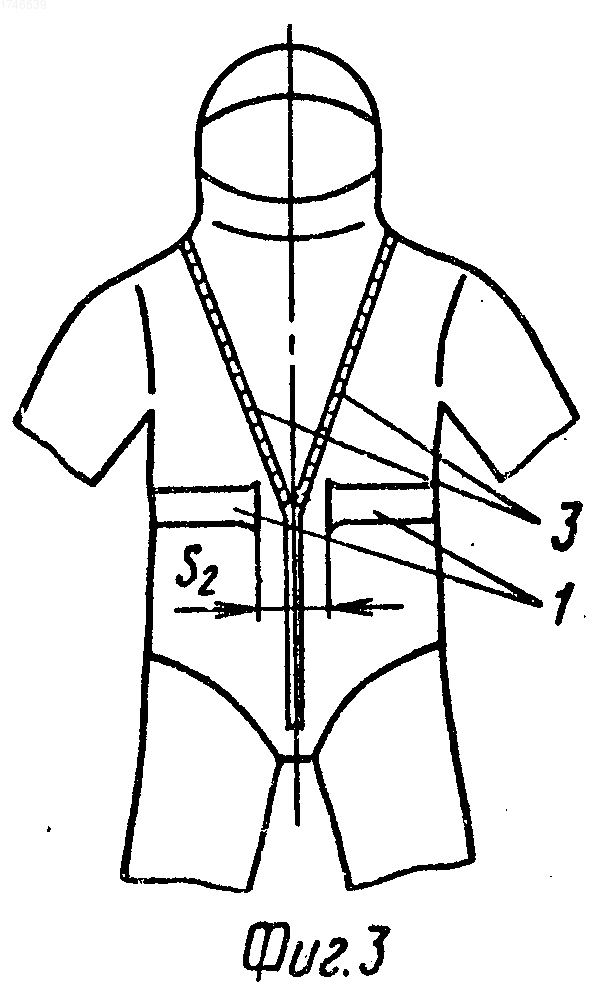

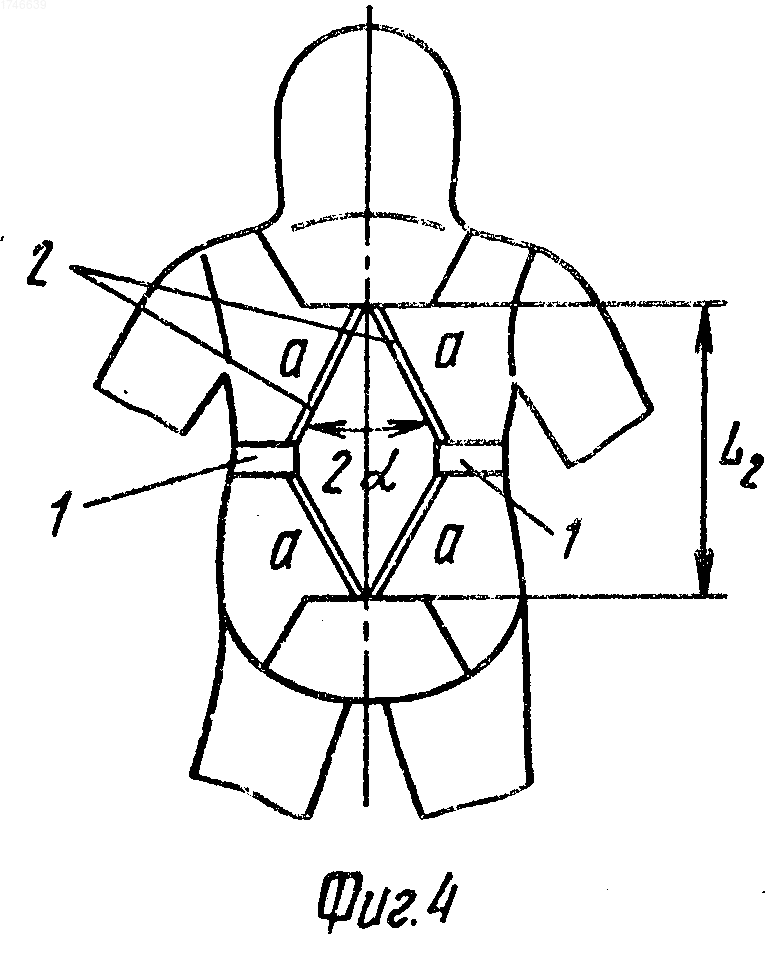

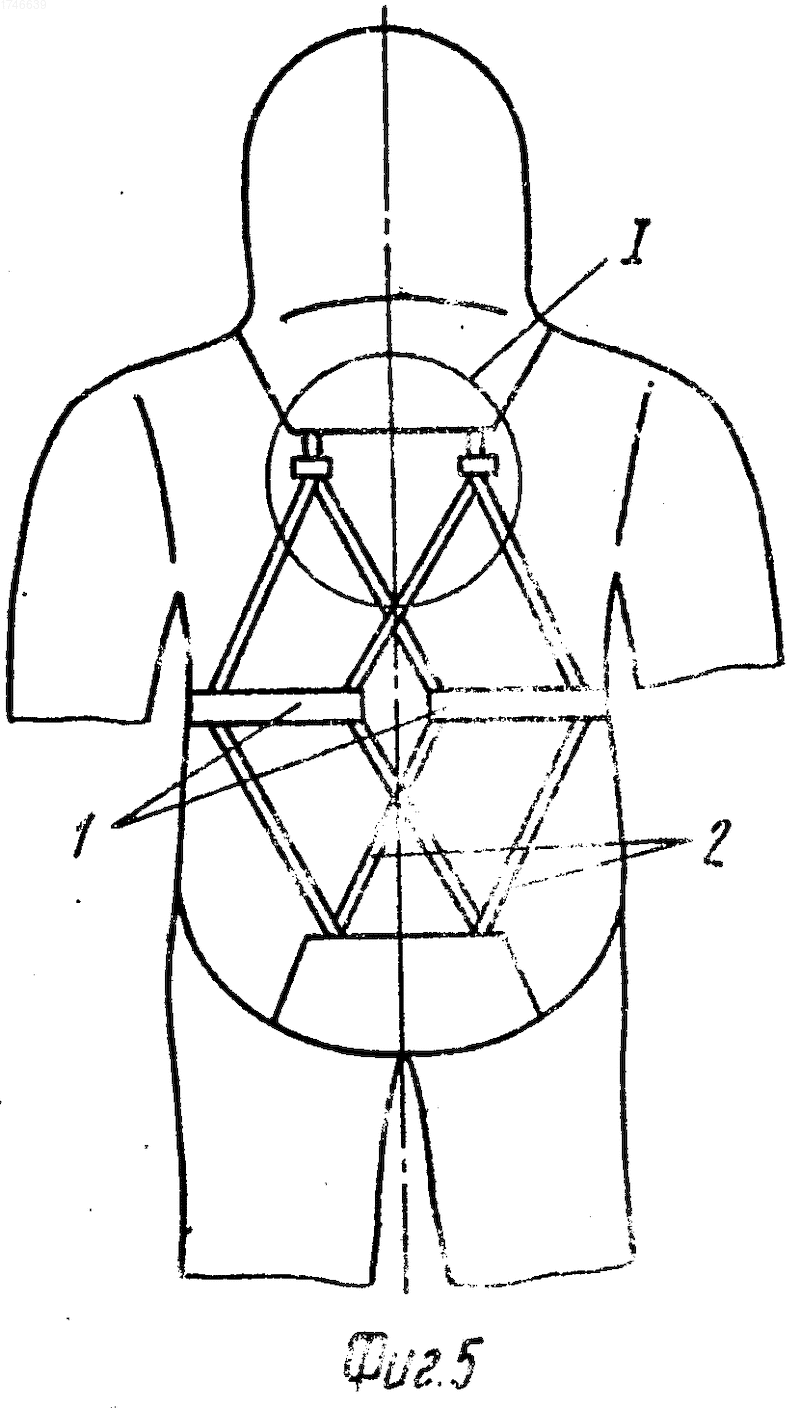

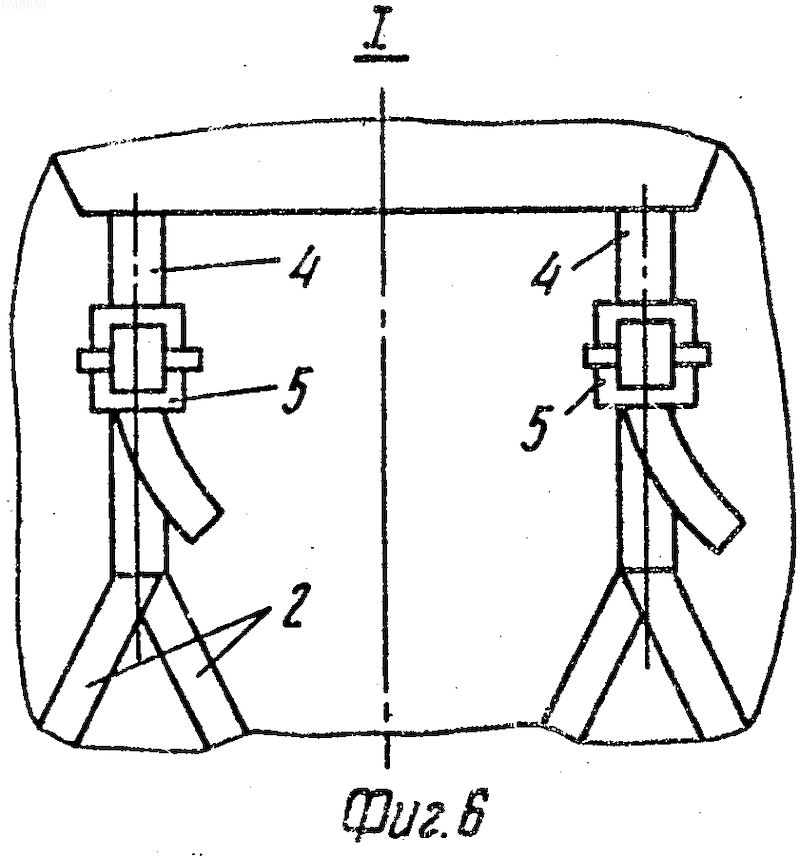

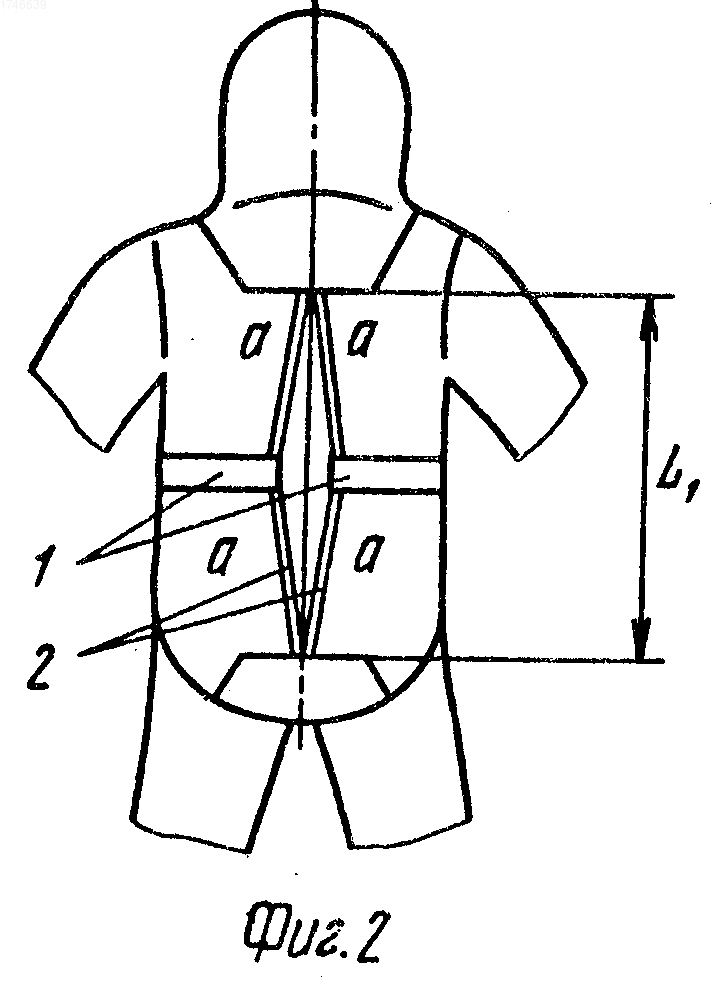

На фиг. 1 показано расположение полупоясов дополнительной системы при расстегнутом распахе скафандра; на фиг.2 состояние дополнительной силовой системы при расстегнутом распахе; на фиг.3 расположение полупоясов при застегнутом распахе; на фиг.4 состояние дополнительной силовой системы при застегнутом распахе и наличии избыточного давления в скафандре; на фиг.5 конструкция дополнительной силовой системы, выполненная в виде двух одинаковых ромбов; на фиг.6 схема регулировки положения шлема.
Дополнительная силовая система (см.фиг.1) состоит из двух полупоясов 1 и четырех лент 2, выполненных в виде ромба и имеющих длину, равную а. При надевании-снятии скафандра передний распах открыт (см.фиг.1), и его кромки 3 вместе с полупоясами раздвинуты в стороны на размер S1, а ленты 2 вытянуты вдоль продольной оси оболочки до прямого состояния (для чего в оболочке корпуса предусматривается необходимая "слабина"), т.е. расстояние между верхней и нижней вершинами ромба будет равна сумме сторон L1 2а. При застегнутом распахе расстояние между его кромками равно S2(S2 < S1) (cм.фиг.3), оболочка корпуса при создании в скафандре избыточного давления принимает форму, близкую к цилиндру, полупояса 1 выкладываются по оболочке, и их свободные концы с прикрепленными к ним боковыми вершинами бомбами раздвигаются.
Ленты 2 образуют ромб с углом 2 при верхней вершине, а продольная диагональ L2 ромба при этом равняется 2 arctg Таким образом, длина оболочки и корпуса сокращается при наддуве скафандра на размер L L2 L1 2a/(1-ctg ). Величина угла 2 , а следовательно размер L, зависят от длины полупоясов, длины лент, образующих ромб, и их жесткости на растяжение. В идеальном случае, в соответствии с теорией сетчатых оболочек, если вся поперечная нагрузка от оболочки передается на полупояса, а продольная на верхнюю и нижнюю вершины ромба и удлинение лент, образующих ромб, равно нулю, угол 2 необходимый для предотвращения вырастания оболочки корпуса скафандра, должен быть не более 110.
Для предварительной подготовки скафандра на оператора и обеспечения возможности изменения положения шлема относительно корпуса (изменения позы) скафандра верхние вершины ромбов (см.фиг.6) прикрепляются к основанию шлема через ленты 4, регулируемые по длине пряжек 5.
Изобретение относится к аварийно-спасательному снаряжению, а именно к высотному авиационному или космическому скафандру мягкого типа. Целью изобретения является улучшение эксплуатационно технических характеристик скафандра путем облегчения надевания и снятия его, обеспечения минимального увеличения его продольных размеров и сохранение заданной позы оператора при действии внутреннего давления, а также обеспечение использования скафандра в катапультном кресле путем обеспечения возможности изменения положения шлема относительно оболочки корпуса. Дополнительная силовая система состоит из двух полупоясов 1 и четырех лент 2, выполненных в виде ромба и имеющих длину, равную а. При надевании снятии скафандра передний распах открыт, и его кромки вместе с полупоясами раздвинуты в стороны на размер S1 а ленты 2 вытянуты вдоль продольной оси оболочки до прямого состояния (для чего в оболочке корпуса предусматривается необходимая "слабина"), т.е. расстояние между верхней и нижней вершинами ромба будет равно сумме сторон L1=2a При застегнутом распахе расстояние между его кромками равно S2(S2< S1) оболочка корпуса при создании в скафандре избыточного давления принимает форму, близкую к цилиндру, полупояса 1 выкладываются по оболочке, и их свободные концы с прикрепленными к ним боковыми вершинами ромбами раздвигаются. 1 з.п. ф-лы, 6 ил.

Рисунки

Заявка

3159677/23, 04.01.1987

Машиностроительный завод "Звезда"

Конышев А. Ю, Наумов С. А, Стоклицкий А. Ю, Самохина Т. П

МПК / Метки

МПК: B64D 10/00, B64G 6/00

Метки: космонавта, летчика, скафандр

Опубликовано: 25.07.1995
