Антенна
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
АНТЕННА, содержащая отражатель и линейный облучатель, отличающаяся тем, что, с целью уменьшения ее размеров, отражатель выполнен в виде решетки плоскопараллельных проводящих пластин прямоугольной формы, плоскости которых перпендикулярны оси линейного облучателя, при этом в кромках проводящих пластин, обращенных к линейному облучателю и расположенных в одной плоскости, выполнены канавки, параллельные оси линейного облучателя, причем глубина канавок l выбрана из соотношения
где
k = 2
/
; - длина волны,
Xn, Yn - координаты фазового центра линейного облучателя в ортогональной системе координат X, Y с центром в центре отражателя;
X - текущая координата вдоль проводящей пластины;
d - расстояние между проводящими пластинами,
l/8
d /4,
при этом проводящие пластины закреплены с возможностью изменения расстояния между ними.
Описание
Наиболее часто в качестве направленных антенн для приема и передачи СВЧ-сигналов используются зеркальные антенны в виде параболоида вращения или параболического цилиндра и отражательные решетки. Поперечные размеры зеркальных антенн определяются требуемыми направленными свойствами. С этими размерами практически жестко связан и продольный размер антенны (расстояние от вершины зеркала до облучателя). При малом фокусном расстоянии зеркало имеет большую глубину и неудобно в использовании. Увеличение фокусного расстояния с целью уменьшения глубины зеркала приводит к увеличению габаритов всей антенны и снижению КИПа. Отражательная решетка, состоящая из Т-образных вибраторов над экраном, облучаемая точечным облучателем, имеет невысокий КИП, так как вибраторы отражают половину энергии, не фазируясь.
Наиболее близкой по технической сущности к изобретению является зеркальная антенна с отражающим зеркалом типа параболический цилиндр, облучаемая линейным облучателем. Этой антенне присущи все недостатки зеркальных антенн.
Цель изобретения - уменьшить размеры антенны.

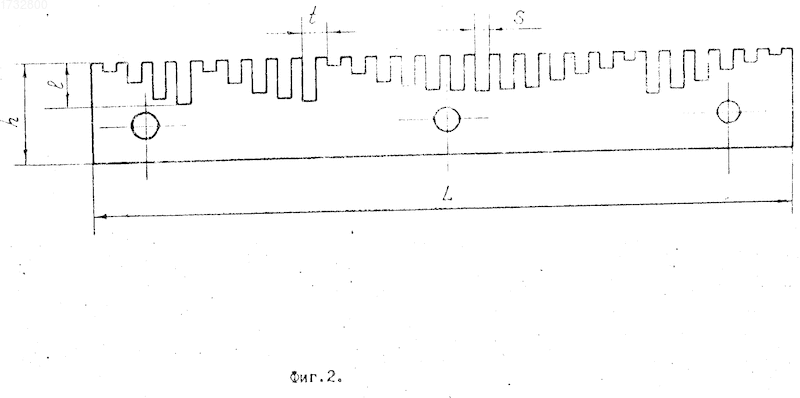

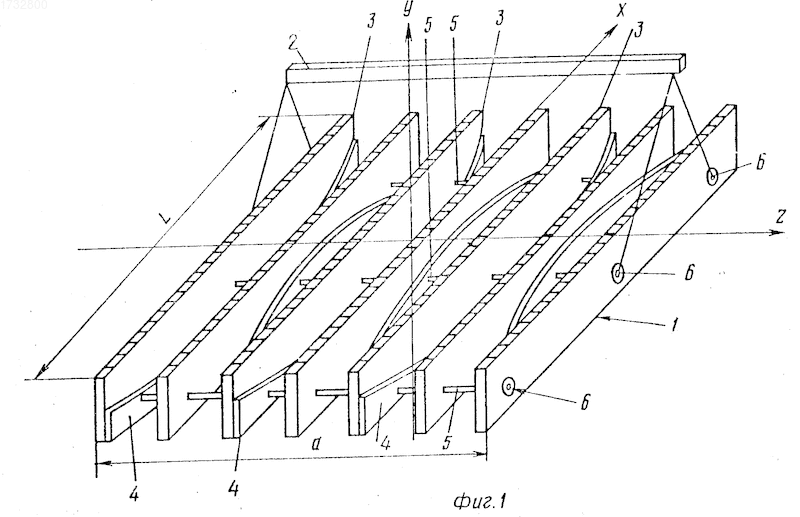

На фиг. 1 показана предложенная антенна; на фиг. 2 - электропроводящая пластина; на фиг. 3-5 - экспериментальные диаграммы направленности.
Антенна содержит отражающее зеркало 1 и линейный облучатель 2. Отражающее зеркало 1 выполнено в виде решетки электропроводящих пластин 3, плоскости которых параллельны друг другу и перпендикулярны оси линейного облучателя 2, а кромки расположены в одной плоскости. Кромки электропроводящих пластин, обращенные к облучателю, имеют гребенчатый профиль, глубина канавок которого меняется по закону
l = l1 +
/4 (1 - l1/|l1|), где l1= /2 arctg
- 0,221d
= arctg
k = 2
/ ; - длина волны,xn, yn - координаты фазового центра облучателя в системе координат x, y, связанной с центром зеркала;
x - координата вдоль электропроводящей пластины;
d =
/8 - /4 - расстояние между электропроводящими пластинами, электропроводящие пластины закреплены с возможностью изменения расстояния между ними.Период гребенчатого профиля t выбран в пределах t = (0,1-0,2)
. Ширина канавки S
t/2.Размер отражающего зеркала выбирается из условия получения требуемых направленных свойств, расстояние до облучателя рекомендуется выбирать y
L/5, x L/2.В качестве облучателя 2 может использоваться любой линейный облучатель, вектор магнитного поля которого перпендикулярен его оси (например, волноводно-щелевая антенна с продольными щелями).
Между электропроводящими пластинами расположены пружинящие элементы 4. Все зеркало стянуто гибкими ограничителями 5 с шайбами 6 на конце.

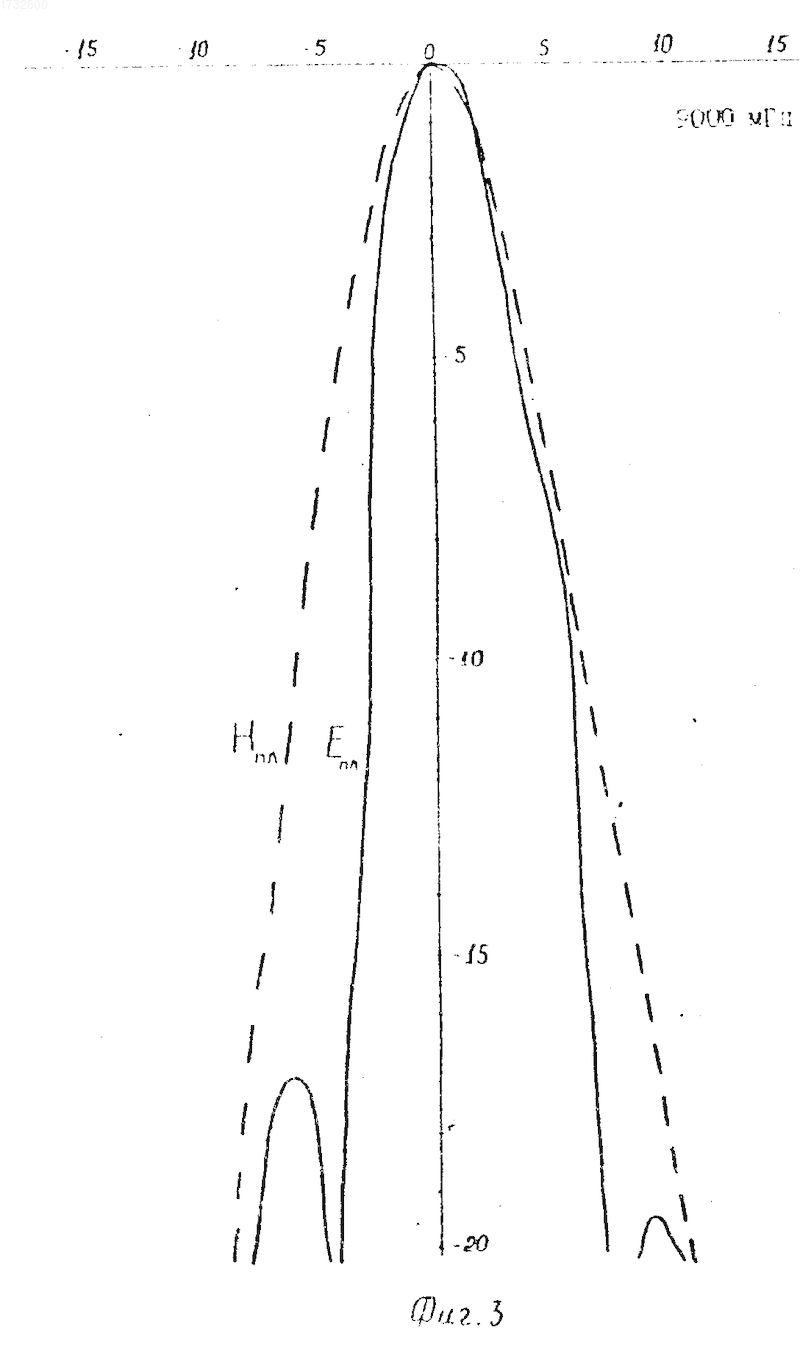

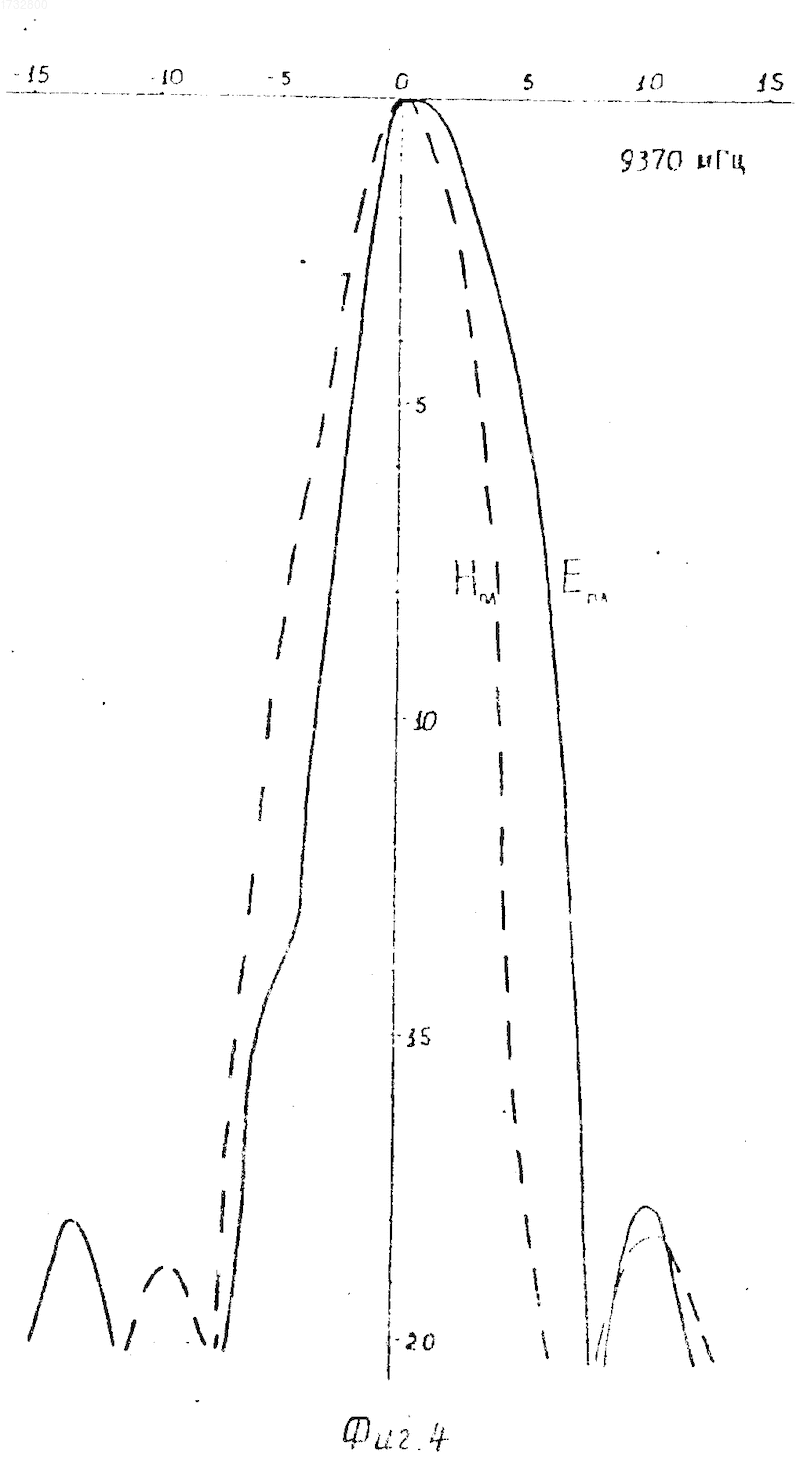

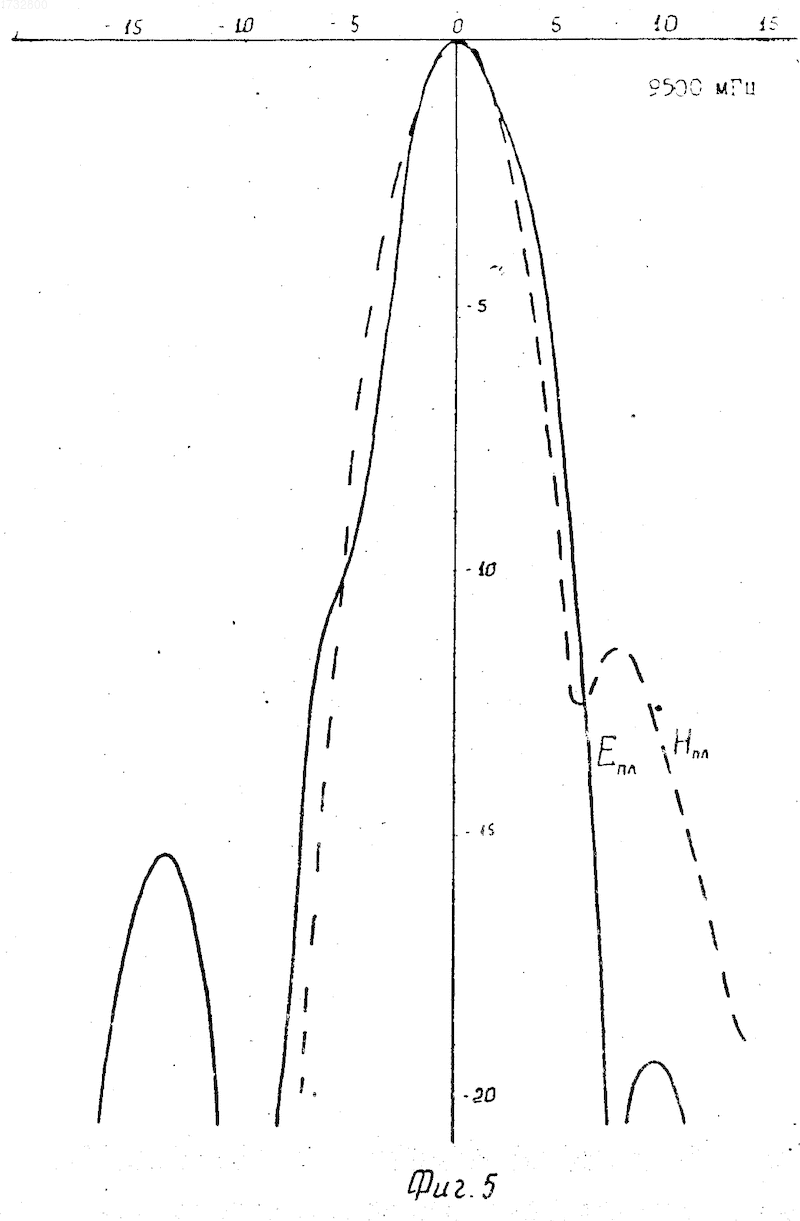

Результаты экспериментального исследования антенны с размерами 500 х 400 х x210 мм3 показаны на фиг. 3-5.
Использование: спутниковое телевидение. Сущность изобретения: в антенне, содержащей отражатель и линейный облучатель, отражатель выполнен в виде решетки плоскопараллельных проводящих пластин, перпендикулярных оси линейного облучателя. Кромки проводящих пластин, обращенные к линейному облучателю, размещены в одной плоскости и имеют гребенчатый профиль, образованный параллельными канавками, глубина которых выбрана в соответствии с соотношениями, предложенными в формуле изобретения. Проводящие пластины закреплены с возможностью изменения расстояния между ними. 5 ил.
Рисунки
Заявка
4794099/09, 21.02.1990
Московский институт связи, Научно-исследовательский институт радиоприборостроения
Ерохин Г. А, Шкварин В. В, Макин В. А
МПК / Метки
МПК: H01Q 15/14
Метки: антенна
Опубликовано: 27.03.1995
Код ссылки
