Устройство для формирования сигналов группового электроимпульсного воздействия
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1730950
Автор: Новиков
Формула
1. УСТРОЙСТВО ДЛЯ ФОРМИРОВАНИЯ СИГНАЛОВ ГРУППОВОГО ЭЛЕКТРОИМПУЛЬСНОГО ВОЗДЕЙСТВИЯ, содержащий блок питания, блок задания параметров воздействия, формирователь электроимпульсного воздействия, вход которого соединен с выходом блока задания параметров воздействия, и блок выдачи сигнала воздействия, вход которого соединен с выходом формирователя электроимпульсного воздействия, отличающееся тем, что, с целью повышения эффективности использования, экономичности и упрощения устройства, в него введены первый и второй ключи и блок накопления заряда, выход блока питания соединен с входом первого ключа, выход которого соединен с входом-выходом блока накопления заряда и с входом второго ключа, выход которого соединен с входом блока задания параметров воздействия, выход признака режима блока выдачи сигнала воздействия соединен с управляющими входами первого и второго ключей.
2. Устройство по п.1, отличающееся тем, что блок выдачи сигнала воздействия содержит узел управления режимом работы, выход которого является выходом признака режима блока, два узла воздействующих электродов, выходы признака касания которых соединены с одноименным входом узла управления режимом работы, сигнальные выводы первого и второго узлов воздействующих электродов образуют вход блока.
3. Устройство по пп. 1 и 2, отличающееся тем, что первый и второй узлы воздействующих электродов выполнены в виде группы игольчатых электродов, причем игольчатые электроды группы первого и второго узлов воздействующих элекродов образуют выходы и входы устройства соответственно.
Описание
Целью изобретения является повышение эффективности использования, экономичности и упрощение устройства.

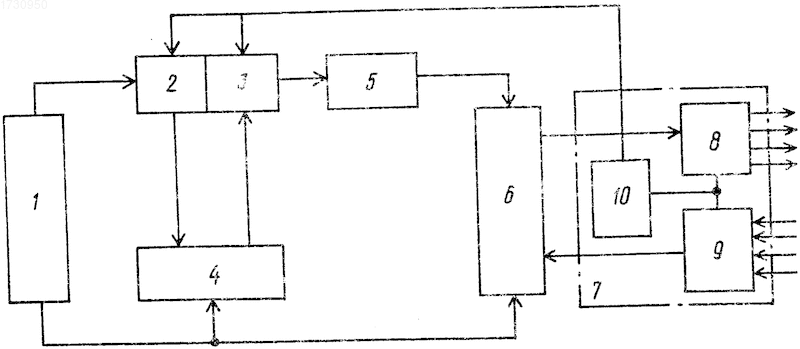

На чертеже представлена блок-схема устройства.
Устройство содержит блок 1 питания, ключи 2 и 3, блок 4 накопления заряда, блок 5 задания параметров воздействия, формирователь 6 электроимпульсного воздействия, блок 7 выдачи сигнала воздействия в составе узлов 8 и 9 воздействующих электродов и узла 10 управления режимом работы.
Устройство работает следующим образом. Узлы 8 и 9 воздействующих электродов, выполненные в виде "групповой" иглы, т.е. группы игольчатых электродов, центральные из которых являются выходом устройства, а периферические, расположенные по краю электрода, входом устройства. Узлы 8 и 9 воздействующих электродов соединены с узлом 10 управления режимом работы таким образом, что он срабатывает при контакте узлов 8 и 9 с поверхностью тела человека. Узел 10 управляет ключами 2 и 3 так, что в нерабочем состоянии ключ 2 соединяет блок 4 накопления заряда, выполненный, например, на конденсаторе большой емкости, с выходом блока 1 питания и заряжает блок 4. При соприкосновении с поверхностью тела узлы 8 и 9 воздействующих электродов контактируют с узлом 10 и включают его, а узел 10, в свою очередь, переключает ключи 2 и 3, отключая тем самым блок 4 от блока 1 питания и подключая его с помощью ключа 3 через блок 5 ко входу формирователя 6 электроимпульсного воздействия. С формирователя 6 снимается высокое напряжение малых токов и подается на узлы 8 и 9 воздействующих электродов, с помощью которых осуществляется воздействие на биологически активную зону поверхности тела человека. Это позволяет создать двойное воздействие на биологически активную зону посредством группового иглового воздействия, усиленного посредством электроимпульсной стимуляции электродов-игл. При этом достигается исключительно высокая эффективность посредством точечной игловой электростимуляции повышенного напряжения до 500-900 В, но исключительно малого тока воздействия - менее 1 мкА в импульсе. Кроме того, потребляемая мощность от источника питания - батареи ничтожна, что гарантирует работоспособность прибора во времени, практически равном гарантийному сроку хранения источника питания.
Высокое напряжение воздействия 500-900 В исключительно эффективно при лечении острых и хронических болевых синдромов, а повышение напряжения воздействия до 1000-2000 В, что достигается удвоением напряжения источника питания, эффективно при антитоксическом воздействии на место укусов ядовитых насекомых и пресмыкающихся.
Изобретение относится к медицинской электронной технике и может быть использовано для медико-биологических воздействий на биологический объект. Цель изобретения - повышение эффективности использования, экономичности и упрощение устройства. Устройство содержит блок 1 питания, блок 5 задания параметров воздействия, формирователь 6 электроимпульсного воздействия, ключи 2 и 3, блок 4 накопления заряда, блок выдачи 7 сигнала воздействия в составе узлов 8 и 9, воздействующих электродов и узла 10 управления режимом. Устройство переводится из режима накопления заряда в блоке 4 в рабочий режим формирования электроимпульсного воздействия при соприкосновении узлов 8 и 9 с объектом воздействия. 2 з.п. ф-лы, 1 ил.
Рисунки
Заявка
4433020/24, 15.06.1988
1-й Московский медицинский институт им. И. М. Сеченова
Новиков Н. Н
МПК / Метки
МПК: A61H 39/00, G06F 15/42
Метки: воздействия, группового, сигналов, формирования, электроимпульсного
Опубликовано: 15.08.1994
