Система высокочастотного питания ускорителя заряженных частиц
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1723976
Авторы: Богданович, Игнатьев, Сенюков
Формула
Система высокочастотного питания ускорителя заряженных частиц, содержащая последовательно соединенные задающий генератор, быстродействующий фазовращатель, усилитель высокочастотной мощности и два накопительных резонатора, отличающаяся тем, что, с целью повышения выходной импульсной мощности, к выходу усилителя высокочастотной мощности последовательно подключены циркулятор, имеющий четыре плеча, выключатель высокочастотной мощности, второй циркулятор, имеющий три плеча, и направленный ответвитель, причем накопительные резонаторы подключены к вторым плечам циркуляторов, в четвертое плечо четырехплечего циркулятора подключено к направленному ответвителю.
Описание
Целью изобретения является повышение выходной импульсной мощности.

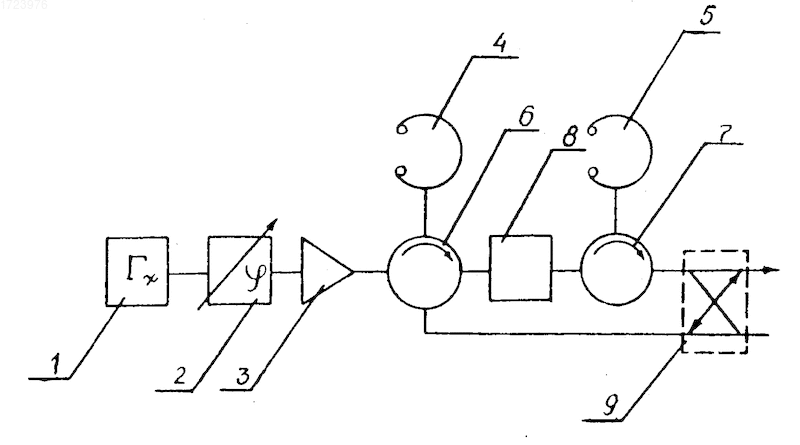

На чертеже приведена структурная схема системы ВЧ-питания ускорителя заряженных частиц.
Система состоит из задающего генератора 1, быстродействующего фазовращателя 2 с изменением фазы волны на 180o, усилителя 3 мощности и накопительного устройства, которое включает в себя два накопительных резонатора 4 и 5, подключенных к ВЧ-тракту с помощью двух циркуляторов 6 и 7, между которыми расположен выключатель 8 ВЧ-мощности. Свободные плечи циркуляторов 6 и 7 подключены к направленному ответвителю 9.
Cистема работает следующим образом.
В первой (большей) части импульса ВЧ-мощности происходит накопление энергии ВЧ-поля в резонаторах. При этом на отверстие связи первого резонатора с трактом падает волна, поступающая с усилителя 3 мощности, которая имеет амплитуду Еo. Далее эта волна, складываясь с волной, излучаемой из резонатора 4, которая в установившемся режиме имеет амплитуду
, где
- коэффициент связи резонатора с трактом, проходит через циркулятор 6, выключатель 8 ВЧ-мощности, циркулятор 7 и попадает на отверстие связи резонатора 5. При этом, если коэффициенты связи резонаторов 4 и 5 с трактом равны, то амплитуда излучаемой из резонатора 5 волны равна
.Таким образом, при
>>1 амплитуды излучаемых из резонаторов 4 и 5 волн равны 2Еo, a мощности, соответственно, 4Pо, где Ро мощность волны на выходе усилителя мощности. После окончания периода накопления энергии происходит быстрое изменение фазы волны усилителя 3 мощности на 180o и закрывание выключателя 8 ВЧ-мощности. В результате этого волна с выхода усилителя 3 мощности складывается в одной фазе с волной, излучаемой из резонатора 4, и, отражаясь от выключателя 8, с помощью циркулятора 6 направляется в плечо направленного ответвителя 9. Мощность этой волны равна
На другое плечо ответвителя 9 поступает волна, излучаемая из резонатора 5, с мощностью, равной
В направленном ответвителе эти волны складываются, и суммарная волна с мощностью
поступает в выходное плечо направленного ответвителя.
Для случая, когда
1, мощность волны на выходе предлагаемого устройства в 13 раз превышает мощность волны на выходе усилителя мощности.Изобретение относится к ускорительной технике, в частности к сильноточным ускорителям заряженных частиц с малой длительностью импульса тока для использования в радиационной химии, активационном анализе и др. Цель изобретения - повышение выходной высокочастотной мощности. Система высокочастотного питания ускорителя заряженных частиц содержит задающий генератор 1, подключенный через управляемый фазовращатель 2 и усилитель 3 мощности к накопительному устройству из двух резонаторов 4 и 50, подключенных к высокочастотному тракту посредством двух циркуляторов 6 и 7, между которыми размещен высокочастотный выключатель 8 и направленный ответвитель 9, выход которого является выходом системы. Благодаря накоплению энергии в двух резонаторах 4 и 5 и одновременному переключению фазовращателя 2 и переключателя 8, при коэффициенте связи резонаторов с трактом
1 выходная мощность в системе превышает мощность на выходе усилителя 3 в 13 раз. 1 ил. Рисунки
Заявка
4802388/21, 16.03.1990
Московский инженерно-физический институт
Богданович Б. Ю, Игнатьев А. П, Сенюков В. А
МПК / Метки
МПК: H05H 7/02
Метки: высокочастотного, заряженных, питания, ускорителя, частиц
Опубликовано: 20.11.1996
