Способ упаковки дисперсной арматуры
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1723860
Авторы: Зенгин, Кричевский, Нестеренко, Сердюк
Формула
СПОСОБ УПАКОВКИ ДИСПЕРСНОЙ АРМАТУРЫ, включающий пакетирование отдозированного количества арматуры, отличающийся тем, что, с целью упрощения процесса упаковки, пакетирование арматуры производят путем укладки ее на движущуюся упаковочную ленту с последующим сворачиванием ее в рулон, причем при укладке арматуру ориентируют вдоль ленты с высотой слоя не более половины длины арматуры, а дозирование ее осуществляют путем нанесения по длине ленты дозировочных меток, расстояние между которыми соответствует количеству арматуры, уложенной на этом участке ленты.
Описание
Цель изобретения - упрощение процесса упаковки.

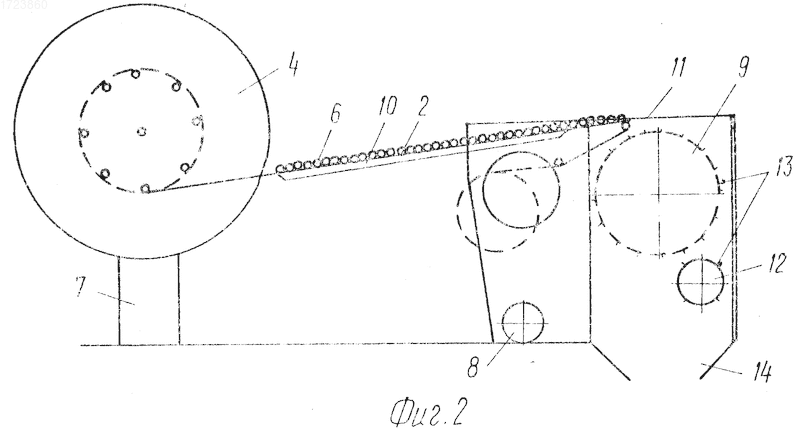

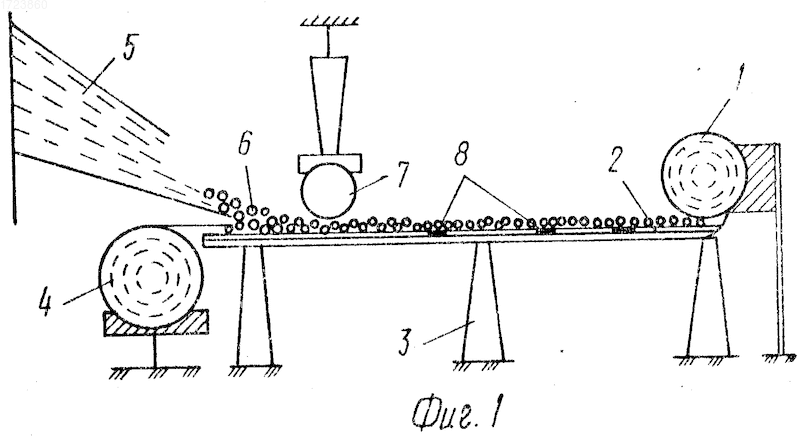

На фиг.1 схематически изображена технологическая линия для осуществления способа упаковки дисперсной арматуры; на фиг.2 схематически изображен способ подачи дисперсной арматуры из упаковки в бетонную смесь.
Упаковку дисперсной арматуры осуществляют cледующим образом.
Приводным барабаном 1 приводят в движение упаковочную ленту 2, расположенную на станине 3 и соединенную с размоточным барабаном 4. На ленту 2 ориентированно вдоль ее длины посредством питателя 5 укладывают дисперсную арматуру 6 с высотой слоя не более половины длины арматуры. По мере намотки ленты 2 на барабан 1 дозирование арматуры осуществляют путем нанесения по длине ленты дозировочных меток, расстояние между которыми соответствует количеству арматуры, уложенной на этом участке ленты.
Подачу арматуры из упаковки в бетонную смесь осуществляют на месте производства бетонных работ по схеме, показанной на фиг.2.
Упаковочную ленту 2 с находящимся на ней слоем дисперсной арматуры 6, намотанную на барабане 4 в рулон, устанавливают на разматыватель 7 и ее конец закрепляют на шпуле 8. Дозирующим барабаном 9 с приводом приводят в движение упаковочную ленту 2 и дисперсная арматура 6 по направляющему желобу 10 с заданной скоростью дозировано попадает в блок рыхлителя 11. Дисперсная арматура 6 проходит между вращающимися в противоположные стороны дозирующим барабаном 9 и барабаном 12 рыхлителя, 10 снабженными стальными иглами 13, разделяется на отдельные волокна и "дождем" подается в бетономешалку, расположенную под горловиной 14 рыхлителя.
Применение предлагаемого способа позволяет упростить процесс упаковки дисперсной арматуры за счет исключения ряда операций, таких, как пропитка бухты нитевидного материала пластификатором, высушивание его нагреванием и охлаждение. Изобретение также позволяет равномерно подавать арматуру в бетонную смесь и исключить при этом необходимость дозирования ее по весу.
Изобретение относится к области производства строительных материалов и может быть использовано при изготовлении дисперсно армированных конструкций. Цель изобретения - упрощение процесса упаковки дисперсной арматуры. Упаковку осуществляют путем пакетирования отдозированного количества дисперсной арматуры. Для этого ее укладывают на движущуюся упаковочную ленту, при этом арматуру ориентируют вдоль ленты с высотой слоя не более половины длины арматуры, а дозирование ее осуществляют путем нанесения по длине ленты дозировочных меток, расстояние между которыми соответствует количеству арматуры, уложенной на этом участке ленты. 2 ил.
