Жатка кукурузоуборочного комбайна
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
1. ЖАТКА КУКУРУЗОУБОРОЧНОГО КОМБАЙНА, содержащая установленные на раме початкоотделяющие аппараты, роторный режущий аппарат, шнек початков и шнек стеблей, отличающаяся тем, что, с целью снижения потерь листостебельной массы на землю и снижения энергозатрат, она снабжена установленными под каждым початкоотделяющим аппаратом в пространстве, ограниченном этим аппаратом, шнеком стеблей и режущим аппаратом, двумя вертикальными стенками для образования коридора вдоль продольных осей початкоотделяющих аппаратов и установленными в промежутках между стенками соседних коридоров кожухами для перекрытия пространства между шнеком стеблей и режущим аппаратом.
2. Жатка по п. 1, отличающаяся тем, что кожух в верхней части закреплен на раме, а стенка коридора прикреплена к кожуху и раме початкоотделяющего аппарата.
Описание
Цель изобретения - снижение потерь листостебельной массы на землю и снижение энергозатрат.

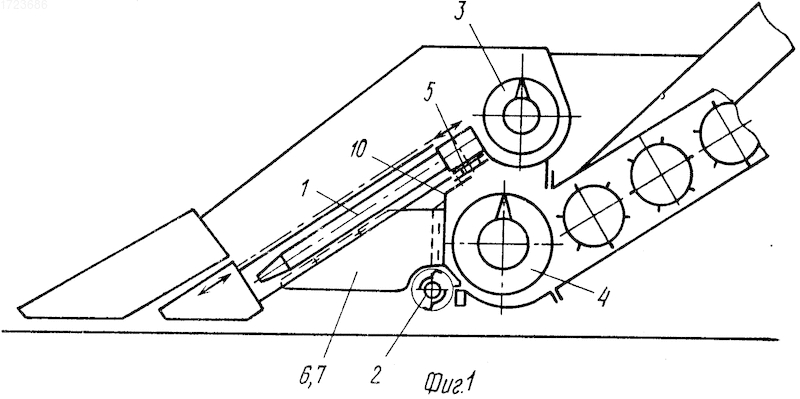

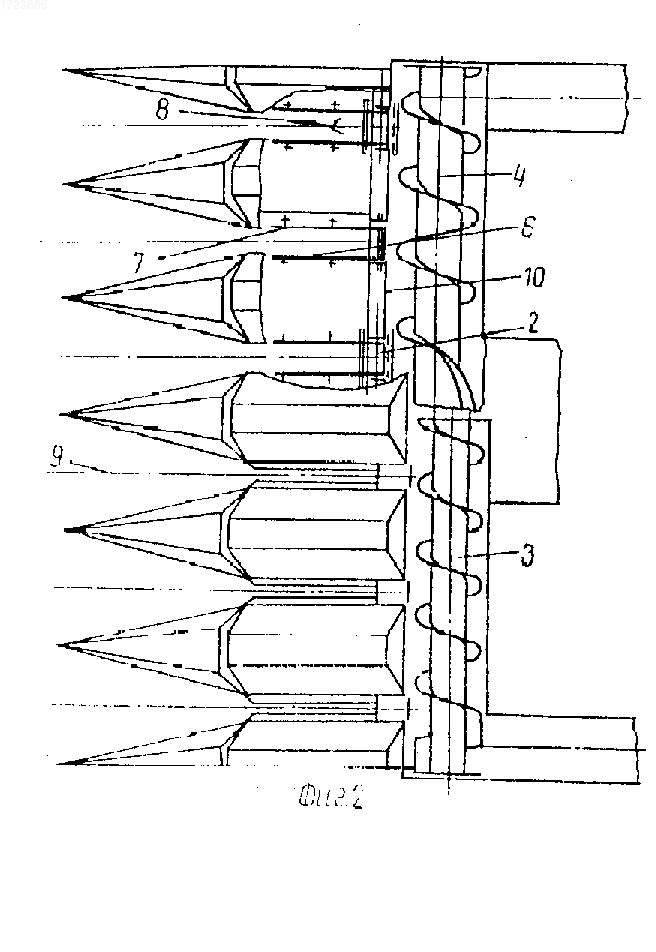

На фиг. 1 изображена предлагаемая жатка, вид сбоку; на фиг. 2 - то же, вид сверху.
Жатка состоит из початкоотделяющих аппаратов 1, роторного режущего аппарата 2, шнека 3 початков, шнека 4 стеблей, установленных на раме 5. Под каждым аппаратом 1 в пространстве, ограниченном этим аппаратом, шнеком 4 и режущим аппаратом 2, установлены вертикальные стенки 6 и 7, образующие коридоры 8 вдоль продольных осей 9 аппаратов 1. В пpомежутках между стенками 6 и 7 соседних коридоров 8 установлены кожухи 10, перекрывающие пространство между шнеком 4 и режущим аппаратом 2. На режущем аппарате 2 ножи расположены только над каждым коридором 8.
Каждый кожух 10 крепится в верхней части к раме 5, а стенки 6 и 7 коридоров 8 крепятся к кожухам 10 и раме початкоотделяющего аппарата 1.
Жатка работает следующим образом.
При движении жатки вдоль рядов кукурузы початкоотделяющие аппараты 1 захватывают стебли кукурузы и отделяют от них початки, которые шнеком 3 транспортируются в початкообрабатывающее устройство (початкоочиститель, молотилку - не показаны).
Стебли, прокатанные аппаратом 1, попадают в коридоры 8, срезаются режущим аппаратом 2, забрасывающим срезанные стебли на шнек 4, который транспортирует их в стеблеперерабатывающее устройство (измельчитель не показан).
Кожухи 10 исключают повторный контакт листостебельной массы с режущим аппаратом 2. Стенки 6 и 7 способствуют упорядочению среза стеблей, т. к. ограничивают ширину несрезанных стеблей, поступающих на режущий аппарат 2, исключают заваливание стеблей в стороны, делают этот поток компактным, обеспечивают вход стеблей в окна между смежными кожухами 10. Наличие кожухов 10 исключает выброс листостебельной массы шнеком 4 на землю впереди режущего аппарата 2.
Наличие коридоров 8 и кожухов 10 исключает повторное перерезание стеблей режущим аппаратом 2, что уменьшает энергозатраты. (56) Комбайн кукурузоуборочный КСКУ-6. Техническое описание и инструкция по эксплуатации. Киев: Реклама, 1987, с. 11-15.
Изобретение относится к сельскохозяйственному машиностроению. Цель изобретения - снижение потерь листостебельной массы на землю и снижение энергозатрат. Жатка кукурузоуборочного комбайна состоит из початкоотделяющих аппаратов, роторного режущего аппарата 2, шнека 3 початков и шнека 4 стеблей, установленных на раме. Под каждым початкоотделяюшим аппаратом в пространстве, ограниченном этим аппаратом, шнеком 4 и режущим аппаратом 2, установлены две вертикальные стенки 6 и 7, образующие коридор 8. В промежутках между стенками 6 и 7 соседних коридоров 8 установлены кожухи 10. Стенки 6 и 7 способствуют упорядочению среза стеблей, т. к. ограничивают ширину потока несрезанных стеблей, исключают заваливание стеблей в стороны. Наличие коридоров 8 и кожухов 10 исключает повторное перерезание стеблей режущим аппаратом 2. 1 з. п. ф-лы, 2 ил.
