Способ стабилизации раствора полимера

СПОСОБ СТАБИЛИЗАЦИИ РАСТВОРА ПОЛИМЕРА, путем ввода добавки в раствор полимера, отличающийся тем, что, с целью повышения эффективности способа за счет сохранения вязкости раствора полимера в пластовых условиях, в качестве добавки в раствор полимера вводят полигексаметиленгуанидин молекулярной массы 20-50 тыс. при концентрации добавки в растворе полимера от 10 до 100 мг/л.

Изобретение относится к нефтедобывающей промышленности, в частности к способам стабилизации полимерных растворов, применяемых при заводнении.
Известен способ стабилизации раствора полиакриламида путем обработки его формальдегидом. Известен также способ стабилизации раствора полиакриламида путем введения в него бактирама 607.
Недостатками этих способов являются использование больших добавок (200-300 мг/л) и отсутствие увеличения вязкости растворов полиакриламида, что приводит к снижению эффективности нефтевытеснения при полимерном воздействии.
Наиболее близким к предлагаемому изобретению по технической сущности и достигаемому результату является способ стабилизации раствора полимера, включающий обработку его добавкой. Причем в качестве добавки в этом способе используют ниртан концентрации 25-50 мг/л.
Недостатком этого способа является отсутствие увеличения вязкости раствора полимера в пластовых условиях.
Цель изобретения повышение эффективности способа за счет сохранения вязкости раствора полимера в пластовых условиях.
Это достигается тем, что в известном способе стабилизации раствора полимера, в качестве добавки в раствор полимера вводят полигексаметиленгуанидин молекулярной массы 20-50 тыс. при концентрации добавки в растворе полимера от 10 до 100 мг/л.
Катионный электролит полигексаметиленгуанидин (метацид) содержит в своем повторяющемся звене группировку сильного однокислотного основания гуанидина
(CH₂)₆NH
Характеристическая вязкость его может меняться в пределах I I 1,0-1,35 дл/г. Молекулярная масса 20-50 тыс. Поделив величину молекулярной массы полимера на значение молекулярной массы повторяющегося звена можно получить значение степени полимеризации:
n 113-282
Эффективность стабилизирующего действия обработки метацидом оценивали по степени сохранения вязкости растворов полимеров. В качестве полимеров испытывались 0,05% японские полимеры РДА-1020 и CS-30, а также советского, разработанного институтом им. Карпова. Выбор этих марок полимеров был не случаен. Исследованиями татарских и казахских ученых было показано, что именно эти полимеры подвергаются наибольшей деструкции в естественных пластовых водах.
Стабилизацию растворов полимеров проводили следующим образом: в колбы заливали 0,05% раствор полимера и соответствующее количество добавки. Колбы выдерживались при 30^оС в течение 50 сут. Первая серия исследований проводилась на пластовых водах Мишкинского месторождения. По изменению приведенной вязкости раствора полимера судили о величине стабилизации.

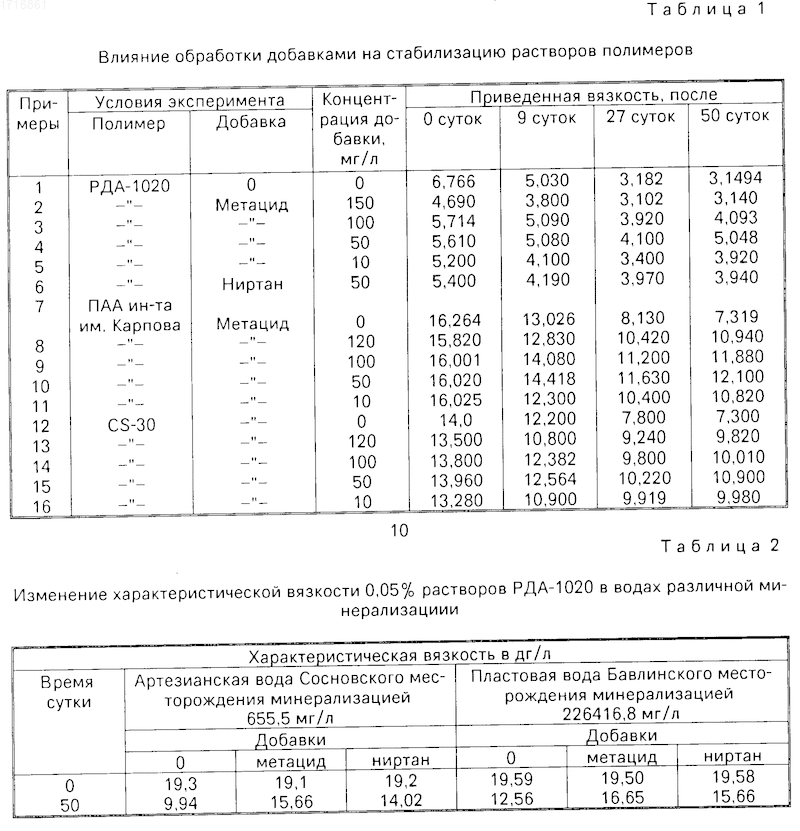

Примеры конкретного выполнения представлены в табл. 1.
Из табл. 1 следует, что вязкость растворов полимеров без добавок резко падает, особенно на рубеже 27 сут (примеры 1, 7, 12). При обработке ниртаном (пример 6), также происходит снижение вязкости раствора полимера и стабилизация ее на более низком уровне.
Примеры 3-5, 9-11, 14-16 табл. 1 показывают, что добавка метацида приводит к некоторому начальному снижению вязкости, но после 27 сут к увеличению вязкости раствора и ее стабилизации. Оптимальное количество метацида, при котором наблюдается наибольший эффект стабилизации вязкости составляет 10-100 мг/л. Примеры 2, 8 и 13 являются контрольными, показывающими влияние добавки за пределами заявленного соотношения, т. е. добавка 120 мг/л метацида является не эффективной.
Величина добавки менее 10 мг/л не дает выигрыша в величине вязкости по сравнению с просто раствором полимера без добавок и обработанным ниртаном.
Под действием биоценоза микроорганизмов, содержащихся в пластовых водах полимеры подвергаются деструкции. Причем степень ее в значительной мере зависит от минерализации пластовых вод. Вторая серия экспериментов проводилась аналогично описанным выше в естественных водах месторождений с различной степенью минерализации (табл. 2).
Как видно из табл. 2 степень деструкции полимера с увеличением минерализации воды уменьшается. Это естественно, так как с увеличением минерализации уменьшается количество бактерий в воде. Однако, независимо от пластовых вод, наблюдается стабилизация вязкости растворов полимеров с добавкой метацида и, следовательно, увеличивается эффективность воздействия таким раствором на нефтяной пласт, что приводит к дополнительной нефтеотдаче.

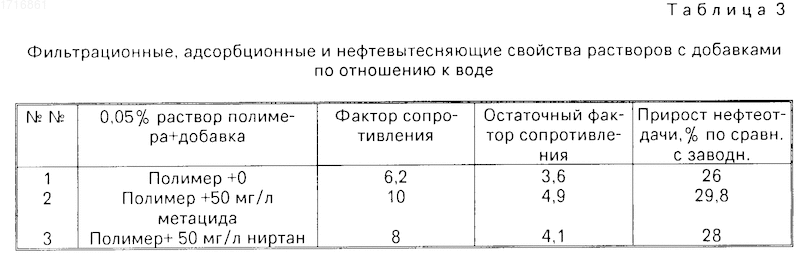

Определение вытесняющих свойств растворов полимеров проводили на линейных физических моделях пласта, насыщенных нефтью и остаточной водой Мишкинского нефтяного месторождения.
Проницаемость моделей составляла 1-2 мкм².
Таким образом, добавка метацида позволяет стабилизировать вязкость раствора полимера и тем самым добиться более высокой нефтеотдачи.
Способ стабилизации раствора полимера. Использование: нефтедобывающая промышленность, полимерное заводнение нефтяных месторождений. Способ повышает стабилизацию раствора полимера за счет сохранения вязкости раствора полимера в пластовых условиях. Сущность изобретения: в раствор полимера вводят полигексаметиленгуанидин молекулярной массы 20 50 тыс. Концентрация полигексаметиленгуанидина в растворе полимера равна 10 100 мг/л. 3 табл.
