Датчик для измерения давления в желудочно-кишечном тракте
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1713149
Авторы: Абашев, Дворянских, Костылев, Лунегов, Русских
Формула
1. Датчик для измерения давления в желудочно-кишечном тракте, содержащий корпус, установленную в нем мембрану с тензорезисторами, отличающийся тем, что, с целью обеспечения точности измерения малых давлений путем повышения чувствительности датчика, мембрана выполнена в виде полимерной пленки, на которую нанесен тензорезистор на основе анионрадикальных солей 7,7',8,8'-тетрацианхинодиметана с алкилтиурониевыми катионами.
2. Датчик по п. 1, отличающийся тем, что корпус имеет перегородку, на которой установлена мембрана с тензорезистором.
Описание
Целью изобретения является обеспечение точности измерения малых давлений путем повышения чувствительности датчика, включающего тензорезистор из органического материала на полимерной пленке.

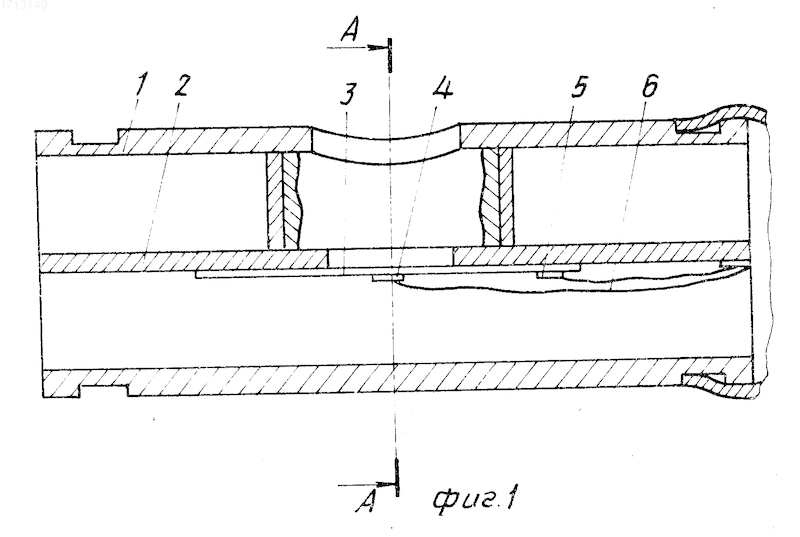

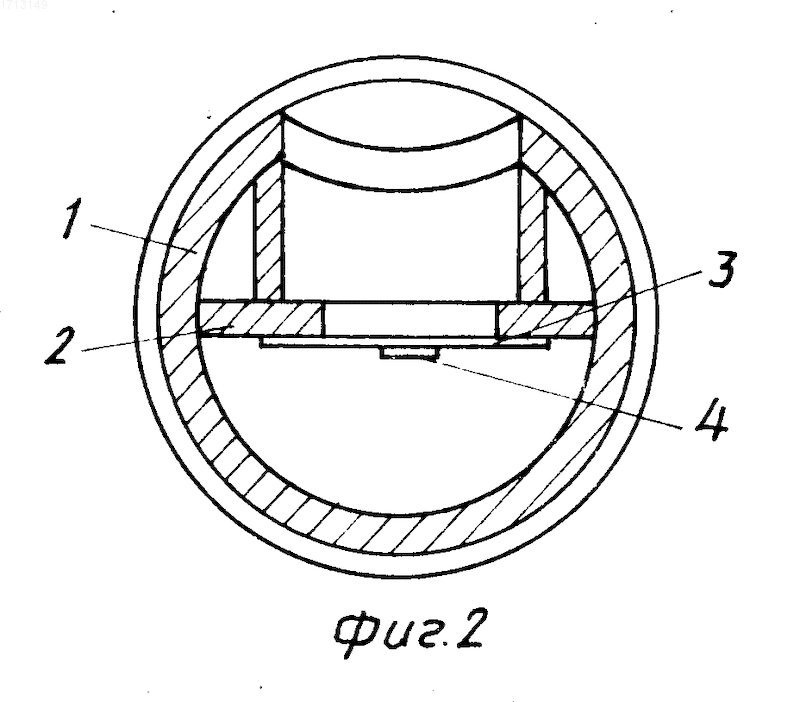

На фиг. 1 изображен схематично датчик для измерения давления в желудочно-кишечном тракте, продольное сечение; на фиг. 2 сечение А-А фиг. 1.
Датчик содержит корпус 1 с перегородкой 2, на которой установлена мембрана 3 с тензорезисторами 4 и 5. Первый тензорезистор является измерительным, а второй компенсаторным, служащим для температурной компенсации датчика. Мембрана 3 выполнена в виде полимерной пленки, толщиной 10-15 мкм, на которую нанесен тензорезистор на основе анионрадикальных солей 7,7',8,8'-тетрацианхинодиметана с алкилтиурониевыми катионами.
Датчик работает следующим образом.
Конструкция датчика позволяет собрать зонд для одновременного измерения давления в различных частях желудочно-кишечного тракта. При этом электрические проводники 6 от датчиков размещают между корпусом 1 и перегородкой 2, а концевой датчик герметизируется с конца любым герметиком, например, эпоксидной смолой. Расположение чувствительного элемента датчика в глубине корпуса исключает непосредственное соприкосновение мембраны со стенками желудочно-кишечного тракта, что повышает его эксплуатационную надежность.
При использовании зонда с датчиками пациенту в положение сидя или лежа на правом боку проводят зонд через пищевод, желудок и 12-перстную кишку в тонкую кишку так, чтобы, например, концевой датчик находился в начальном отделе тощей кишки, средний датчик в просвете 12-перстной кишки, а третий датчик в антральном отделе желудка. Правильность положения зонда контролируют рентгенологически. С помощью, например, самописца одновременно регистрируют внутриполостное давление соответственно в желудке 12-перстной и тощей кишках. Датчики рассчитаны на чувствительность 10-2000 мм вод.с.
Датчик позволяет точно и объективно регистрировать изменение перистальтики и давления в соответствующих отделах желудочно-кишечного тракта.
Изобретение относится к медицинской технике. Цель - обеспечение точности изменения малых давлений. Для повышения чувствительности датчик содержит корпус 1 с перегородкой 2, на которой установлена мембрана 3 с тензорезисторами 4, 5. Мембрана 3 выполнена в виде полимерной пленки, на которую нанесен тензорезистор на основе анионрадикальных солей 7, 7',8,8'-тетрацианхинодиметана с алкилтиурониевыми катионами. Датчик рассчитан на чувствительность 10-2000 мм вод.ст. 1 з.п. ф-лы, 2 ил.
Рисунки
Заявка
3868278/14, 19.03.1985
Пермский государственный университет им. А. М. Горького, Пермский государственный медицинский институт
Лунегов В. И, Дворянских В. Н, Костылев Л. М, Абашев Г. Г, Русских В. С
МПК / Метки
МПК: A61B 5/05
Метки: давления, датчик, желудочно-кишечном, тракте
Опубликовано: 27.09.1996
