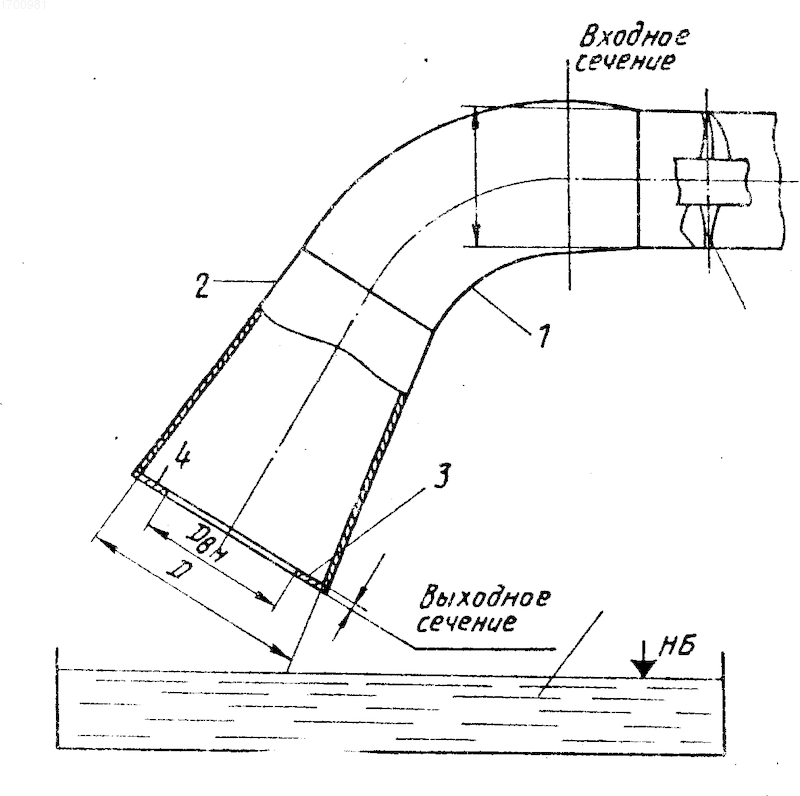

Неподтопленная отсасывающая труба микрогидротурбины

Номер патента: 1521857

Опубликовано: 15.11.1989

Авторы: Кескинов, Кисельман, Саркисов

МПК: E21B 29/10

Метки: разрушения, скважине, трубы, участка

...для взаимодействия в рабочем положении с наружной поверхностью разрушаемого участка трубы, Выступ и клин опоры 18 сопряжены между собой в плоскости режущей кромки расположенного над опорой 8 выдвижного накатного ролика 12.2 с. п, ф-лы, 5 ил. действием которого выдвигаются и фиксируются в заданном положении выдвижные опорный и накатный ролики 11, 12 и выдвижные опоры 18, 19 с отжимающим клином. Накатный ролик 12 устанавливают с таким расчетом, чтобы его режущая кромка не доходила до внутренней поверхности обсадной трубы на 0,5 - 1,5 мм. Медленно поднимая колонну бурильных труб, заводят устройство в полость участка трубы, например пластыря, При этом выдвижной накатный ролик 12 внедряется в стенку участка трубы, накатывая продольное...
