Магнитный сепаратор
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
1. МАГНИТНЫЙ СЕПАРАТОР, включающий цилиндроконический корпус с днищем, входным и выходным патрубками, в котором с зазором относительно днища размещен основной стакан с расположенной внутри него магнитной системой, и ферромагнитную насадку, расположенную между стенками корпуса и стакана, отличающийся тем, что, с целью повышения эффективности процесса сепарации за счет более полного использования энергии магнитной системы и увеличения времени взаимодействия магнитных примесей с магнитным полем, сепаратор снабжен дополнительным стаканом с размещенной внутри него дополнительной ферромагнитной насадкой, установленным коаксиально внутри магнитной системы вплотную к ней.
2. Сепаратор по п.1, отличающийся тем, что магнитная система выполнена из постоянных магнитов.
3. Сепаратор по п.1, отличающийся тем, что магнитная система выполнена в виде соленоида, а сепаратор снабжен магнитным шунтом, расположенным над соленоидом.
Описание
Цель изобретения повышение эффективности процесса сепарации за счет более полного использования энергии магнитной системы и увеличения времени взаимодействия магнитных примесей с магнитным полем.

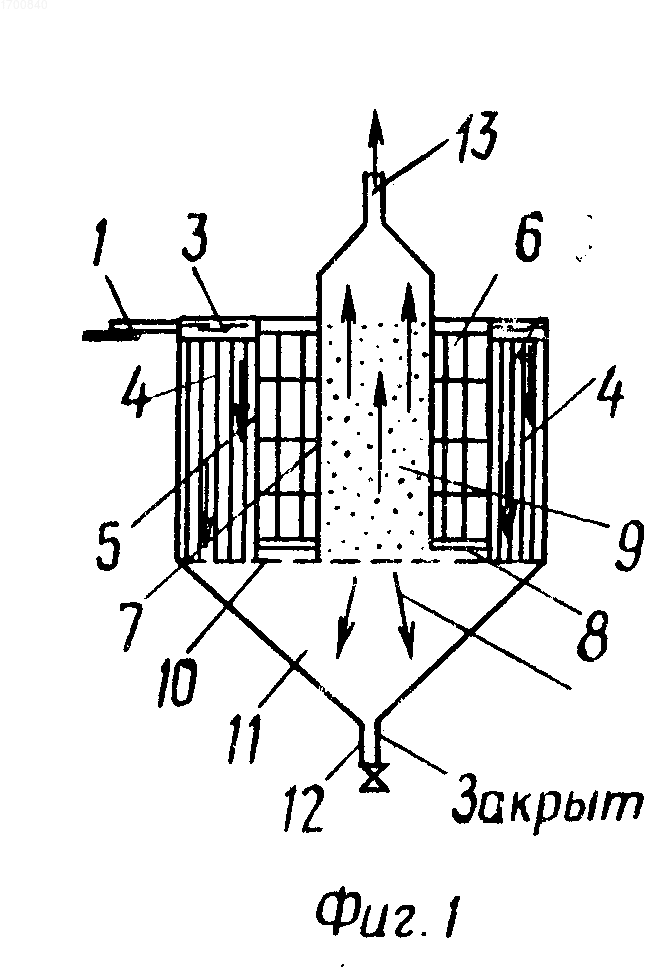

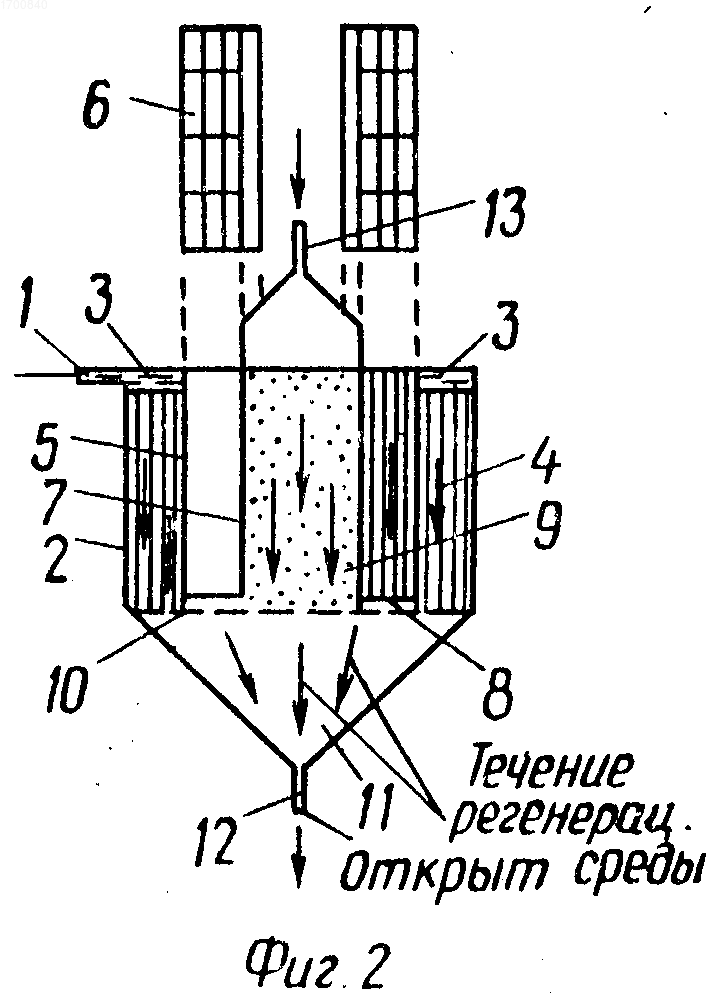

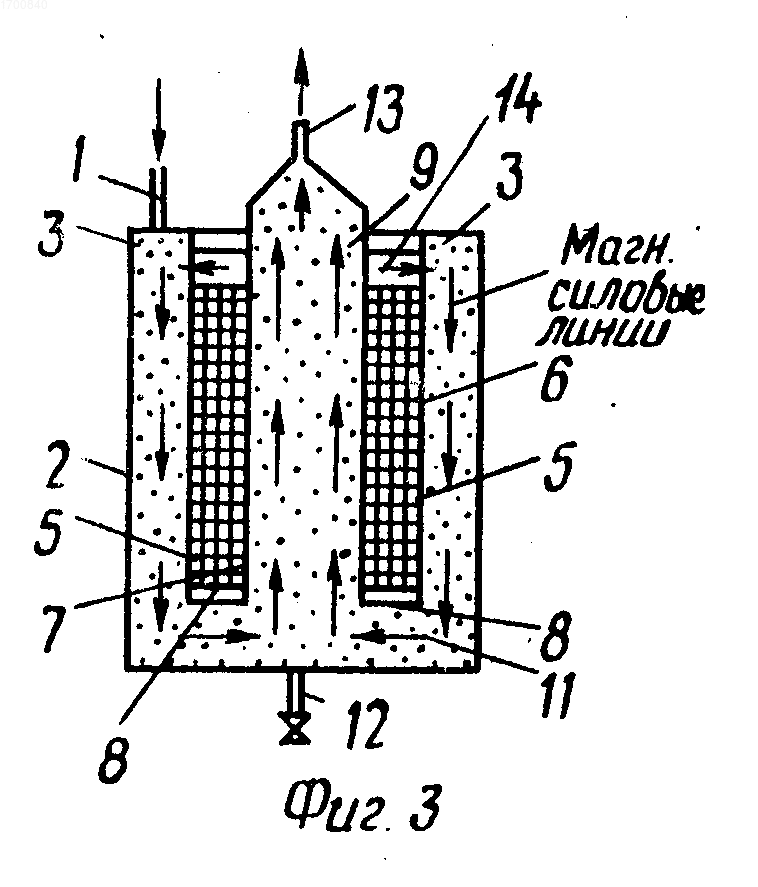

На фиг.1 представлен общий вид сепаратора в разрезе с магнитной системой на постоянных магнитах; на фиг.2 то же, при регенерации насадки; на фиг.3 общий вид сепаратора в разрезе с магнитной системой в виде соленоида.
Магнитный сепаратор содержит входной патрубок 1, цилиндроконический корпус 2, в верхней части которого имеется полая кольцевая область 3, расположенная над ферромагнитной насадкой 4, размещенной во внешней кольцевой камере, образованной корпусом 2 и стаканом 5.
Магнитная система 6, выполненная из постоянных магнитов, расположена в дополнительной кольцевой камере, образованной стаканом 5 и дополнительным стаканом 7, расположенных по оси корпуса 2. Дополнительная кольцевая камера закрыта снизу кольцевым днищем 8. Внутри дополнительного стакана 7 расположена ферромагнитная насадка 9. Цилиндрическая часть корпуса 2 отделена от нижней его конической части перфорированным днищем 10, поддерживающим насадки 4 и 9. Нижняя коническая часть 11 имеет регенерационный патрубок 12. В случае выполнения магнитной системы в виде соленоида нижняя часть 11 корпуса 2 также заполняется насадкой. В верхней части дополнительного стакана 7 размещен выходной патрубок 13. При выполнении магнитной системы в виде соленоида над его верхним торцом располагают магнитный шунт 14.
Магнитный сепаратор работает следующим образом.
Жидкостно-дисперсная система через патрубок 1, входящий в корпус 2, поступает в полую кольцевую область 3 над насадкой 4, растекается по всей кольцевой камере и далее проходит сквозь намагниченную системой 6 насадку 4, в которой осаждаются наиболее крупные магнитные примеси (насадка 4 кольцевой камеры намагничена хуже насадки 9 внутренней камеры), оставшиеся в потоке среды примеси попадают, проходя сквозь перфорированное днище 10, в коническую часть 11, в которой могут гравитационно осаждаться крупные немагнитные примеси. Патрубок 12 закрыт, поэтому сепарируемая среда "поворачивает" во внутреннюю камеру, проходит сквозь намагниченную насадку 9, которая сорбирует на себе наиболее мелкую фракцию примесей. Сепарированная среда отводится через патрубок 13.
При регенерации магнитная система 6 (при постоянных магнитах) выведена из зазора (или отключается питание соленоидной катушки), размагничивая насадки 4 и 9. Регенерационная среда поступает по патрубкам 1 и 13, вымывает примеси из насадок и осевшие в полой нижней части и выводит их через открытый патрубок 12. После регенерации устройство обратно включается в процесс сепарации.
Изобретение относится к магнитной сепарации и повышает эффективность процесса магнитной сепарации за счет более полного использования энергии магнитной системы и увеличения времени взаимодействия магнитных примесей с магнитным полем. Сепаратор содержит цилиндроконический корпус 2 с входным патрубком 1 и коаксиально расположенными стаканами 5 и 7. Корпус 2 и стакан 5 образуют внешнюю кольцевую камеру (КК). Стаканы 5 и 7 образуют дополнительную КК. Во внешней КК расположена ферромагнитная насадка 4, а внутри стакана 7 - ферромагнитная насадка 9. В дополнительной КК расположена магнитная система (МС) 6. Насадки 4 и 9 поддерживаются перфорированным днищем 10. В нижней, полой части 11 корпуса 2 имеется регенерационный патрубок 12. В верхней части стакана 7 встроен выходной патрубок 13. Внешняя КК закрыта сверху, а дополнительная КК - снизу кольцевым днищем 8. Возможно выполнение МС 6 как из постоянных магнитов, так и в виде соленоида. В последнем случае над верхним торцом соленоида располагают магнитный шунт. Очищаемая жидкость подается через патрубок 1 в полость над насадкой 4 и стекает сквозь нее вниз. Магнитные примеси, преимущественно крупные оседают в насадке 4. Пройдя сквозь перфорированное днище 10, жидкость поворачивает вверх и проходит сквозь насадку 9. Последняя намагничена сильнее, чем насадка 4. Поэтому в насадке 9 оседают тонкие магнитные примеси. Очищенная жидкость выводится через патрубок 13. 2 з. п. ф-лы, 3 ил.
Рисунки
Заявка
4282119/03, 13.07.1987
Украинский институт инженеров водного хозяйства
Сандуляк А. В, Дахненко В. Л, Яцков Н. В, Сандуляк В. В
МПК / Метки
Опубликовано: 10.05.1996
