Клапанный узел
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
КЛАПАННЫЙ УЗЕЛ, содержащий составной из двух частей корпус с коническим седлом, снабженным уплотнительным кольцом, и запорный орган, отличающийся тем, что, с целью повышения надежности работы, уплотнительное кольцо выполнено из конической и цилиндрической частей, соединенных плоской перегородкой, причем цилиндрическая часть и перегорода расположены в стыке частей корпуса, а коническая выполнена заподлицо с поверхностью седла.
Описание
Цель изобретения повышение надежности работы узла за счет уменьшения деформаций уплотнителя.

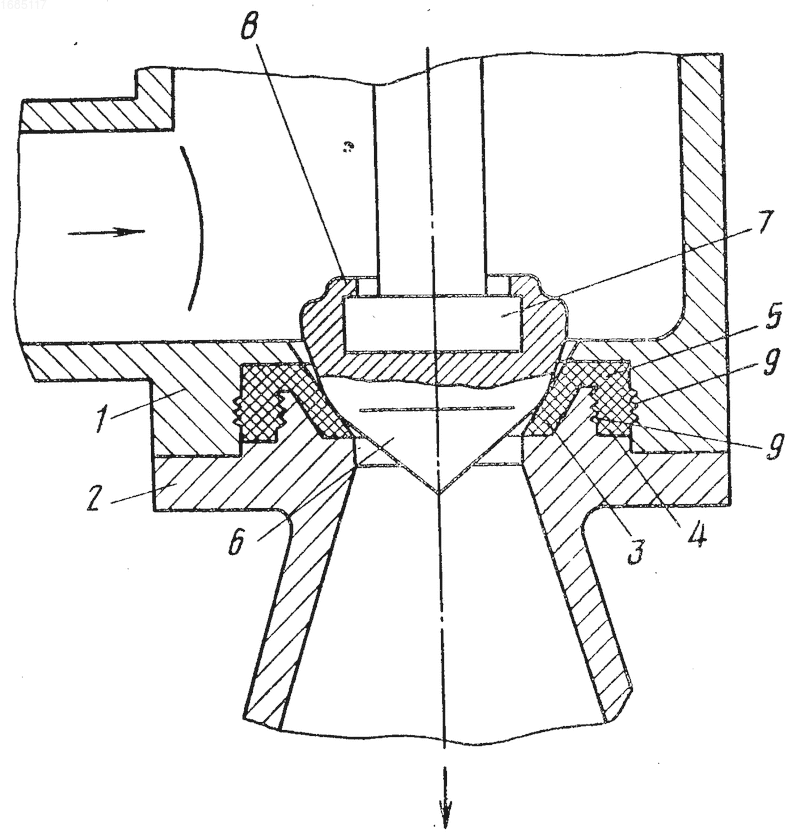

На чертеже изображен клапанный узел, разрез.
Между частями корпуса 1 и 2, на последней из которых выполнено коническое седло, установлено уплотнительное кольцо, состоящее из конической 3, цилиндрической 4 частей и плоской перегородки 5. Запорный орган 6, выполненный из металла и имеющий в месте касания поверхности 3 сферическую поверхность, установлен на штоке 7 и имеет в его верхней части поясок 8 для завальцовывания на штоке 7. В месте установки цилиндрический части 4 в частях корпуса 1 и 2 имеются кольцевые проточки 9 для того, чтобы материал упругого элемента мог затекать в них благодаря своим высоким пластическим свойствам при закрытии стыка между частями 1 и 2 корпуса.
Узел работает следующим образом.
Запирающее усилие через шток 7 передается на запорный орган 6 и воздействует на коническую часть 3 упругого элемента так, что конический элемент прижимается к ответной конической поверхности седла, создавая тем самым герметизацию в зазоре клапана. Деформация сжатия частичным сдвигом в зоне конической части 3 не может быть передана через достаточно тонкую перегородку 5 на цилиндрическую часть 4, которая сохраняет свои упругие свойства и не разбивается даже при многократных ударах запорного органа 6 об упругий элемент.
Изобретение относится к арматуростроению и может быть использовано в запорных устройствах, работающих на криопродуктах, кипящих при низких температурах, например на гелии. Цель изобретения повышение надежности работы узла за счет уменьшения деформаций уплотнителя. Запирающее усилие через шток 7 передается на запорный орган 6 и воздействует на коническую часть 3 уплотнительного кольца так, что конический элемент прижимается к ответной конической поверхности седла, создавая тем самым герметизацию в зазоре клапана. Деформация сжатия частичным сдвигом в зоне конической части 3 не может быть передана через достаточно тонкую перегородку 5 на цилиндрическую часть 4, которая сохраняет свои упругие свойства и не разбивается даже при многократных ударах запорного органа 6 об уплотнительное кольцо. 1 ил.
Рисунки
Заявка
4766216/29, 18.12.1989
Левин М. В, Плескач В. В
МПК / Метки
МПК: F16K 1/34
Опубликовано: 09.08.1995
